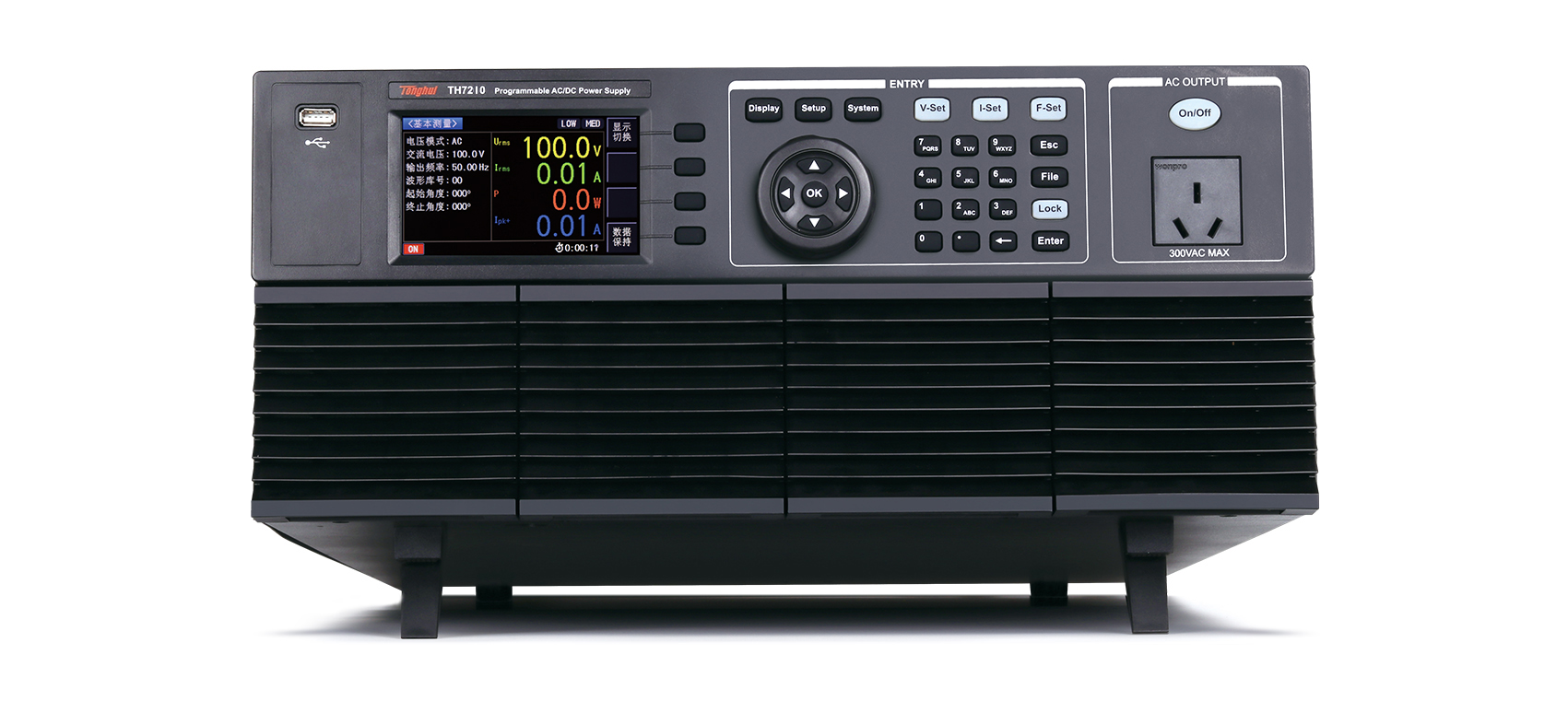

TH7210 可編程交直流電源

性能特點

■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面

■ 線性放大設計，單相輸入，交流、直流、交直流輸出

  輸出功率：500VA

  輸出電壓：0-300V

  設定頻率：1Hz-1kHz

■ 支持直流輸出

   輸出功率：350W

  輸出電壓：1.4-424V

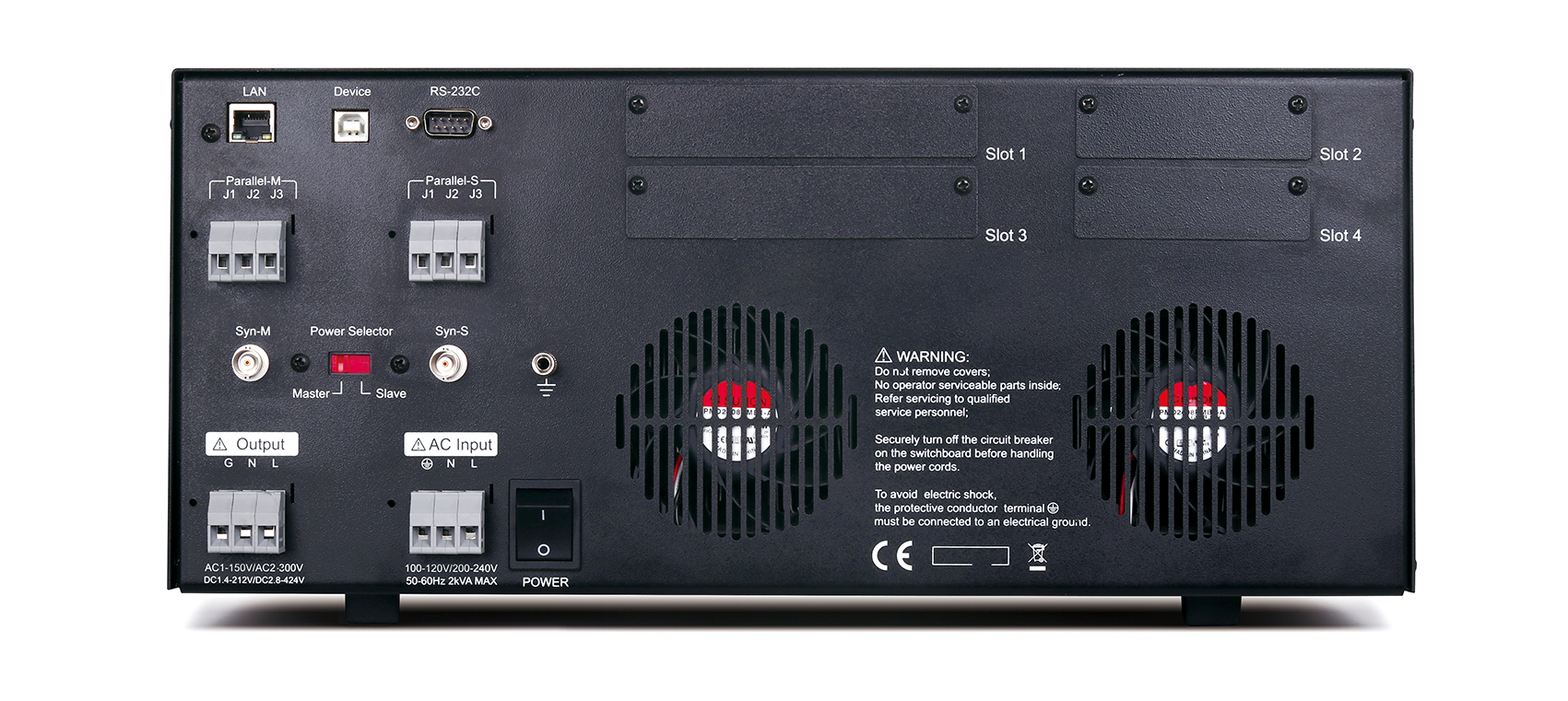

■ 前后面板輸出

■ 輸出開關控制

■ 操作靈活方便：數字鍵盤、調節旋鈕

■ 波形輸出功能

   內置波形：正弦波、方波、三角波、削波、突波陷波、調光波

   支持自定義波形，可通過CSV文件導入

■ 起始相位、終止相位設置

■ 支持定時功能

■ 14種電參數測量

■ 存儲設置參數和測試結果

   支持USB升級儀器固件

■ 七種保護模式



  • RS232，LAN，USB HOST，USB DEVICE

TH7200系列是一款高性能、高精度、多功能的單相可編程交/直流電源。該系列儀器在TH7100系列基礎上經過多年來精心研制發展而來。通過對高速線性放大器和任意波形信號源進行組合，實現高精度可編程交/直流電源。


功能特點

A.多種源輸出模式

TH7200系列作為一臺多功能電源，其輸出支持下面三種方式：


B.多種輸入方式，操作方便快捷

TH7200系列前面板采用了數字鍵盤、飛梭旋鈕及方向按鍵，操作方便靈活，特別是在步驟模式輸入，可大大提高效率。


C.多種操作及測量模式

TH7200系列支持三種基本模式，包括輸出設置及測量

1）基本模式

基本模式下，僅作為單一輸出模式，可選擇交流輸出、直流輸出、交直流輸出模式


2）步驟模式

步驟模式適合于輸出復雜波形

在此模式下，通過設置多達600個步驟的不同的步驟，步驟時間、循環次數等均可設置，并可將多個步驟順序運行。


3）仿真模式

仿真模式適用于模擬電源異常，類似列表模式，但比步驟模式簡單，若要更復雜的波形，請選擇步驟模式。

只能輸出交流，仿真異常情況如停電、電壓上升、電壓下降等。


D.強大的波形庫

TH7200內置了強大的波形庫以供調用，內部可存儲多達64組波形。

TH7200除了作為源輸出之外，在輸出的同時，可進行測量。

在常規三種運行模式下均可進行測量：

1）內部默認保存保存了8組常見波形如下：


E.多達14種測量參數

TH7200內置了強大的波形庫以供調用，內部可存儲多達64組波形。

TH7200除了作為源輸出之外，在輸出的同時，可進行測量。

在常規三種運行模式下均可進行測量：


測量參數更可達14種


F.多種保護功能

TH7200輸出時，有多種保護功能，以保證輸出安全性。

設定電流保護（HI-A）、過壓保護（OVP）、低電壓保護（LVP）、過流保護（OCP）、過峰值流保護（OCKP）、過功率保護（OPP）、過溫度保護（OTP）


■ 電機、變壓器

■ 電子生產設計

■ 照明

■ 航天航空軍工

■ 網絡通訊

■ 音視頻設備

■ 監控設備

■ 世界各國電源規格模擬

■ 電磁兼容設備


產品型號

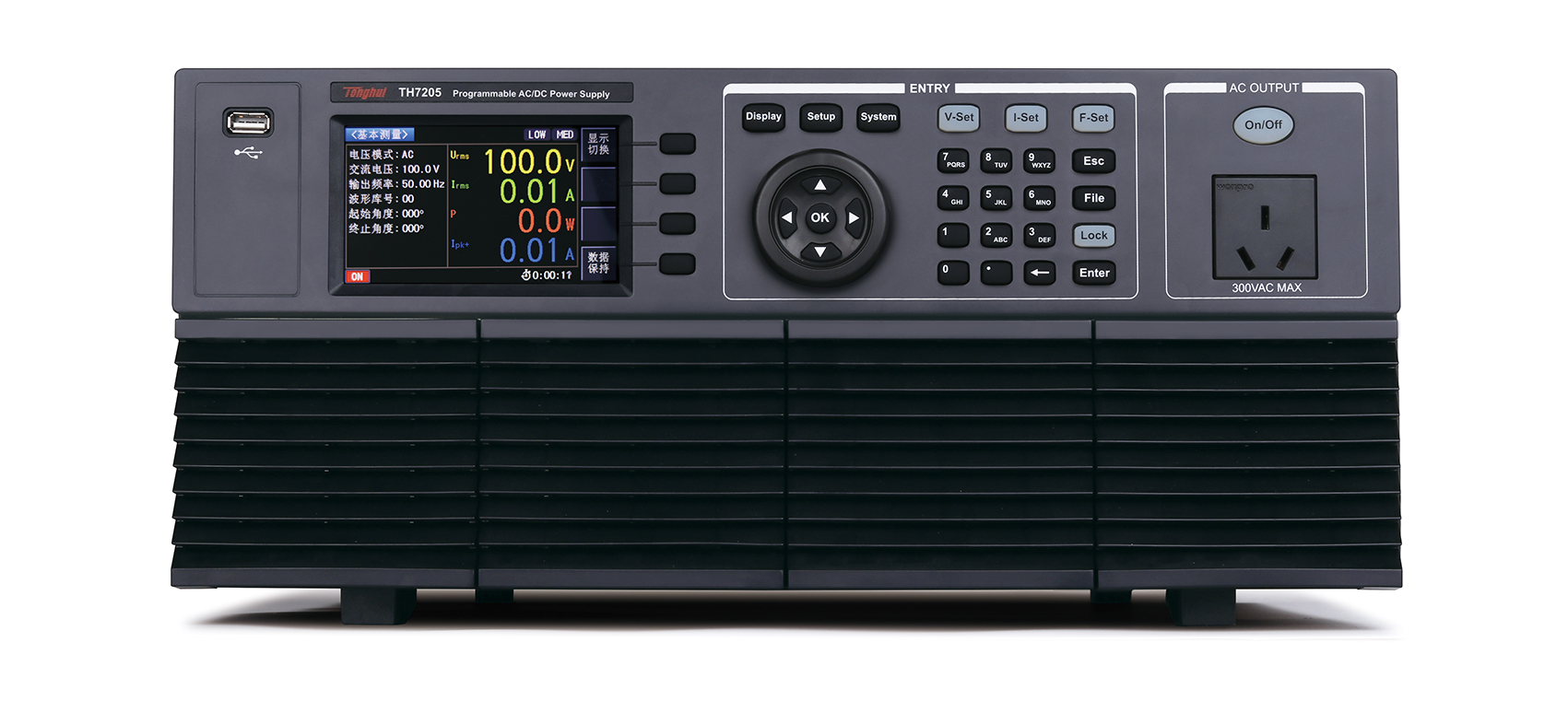

TH7205

TH7210

輸入?yún)?shù)




相位



1?/2W

電壓



100-120Vac，200-240Vac

頻率



47-63Hz

最高電流



11.3A/5.5A

22.5A/10.8A

功率因素



0.7

AC輸出參數




額定功率



500VA

1000VA

輸出電壓

量程

LOW

1.0-150.0V

HIGH

2.0-300.0V

分辨率


0.1V

精確度


±(設置電壓的0.3%+0.6V)

輸出頻率

范圍


1Hz-1000Hz

分辨率


0.01Hz     1.00-99.99Hz

0.1Hz       100.0-999.9Hz

最大電流(RMS)


LOW

5.0A

10.0A

HIGH

2.5A

5.0A

最大峰值電流



最大電流(RMS)X4（TYP）

功率因數



0-1

DC輸出參數




額定功率



350W

700W

輸出電壓

量程

LOW

1.4-212.0V

HIGH

2.8-424.0V

分辨率


0.1V

精確度

LOW

±(設置電壓的0.05%+0.05V)

HIGH

±(設置電壓的0.05%+0.1V)

最大電流(RMS)


LOW

3.5A

7.0A

HIGH

1.75A

3.5A

最大峰值電流



最大電流(RMS)X3.6（TYP）

紋波噪聲



<=0.15Vrms

其他輸出參數




線性調整率



±0.1%

負載調整率


LOW

±0.1V

HIGH

±0.2V

總諧波失真(THD)



≤0.2%

響應時間



30μS（TYP）

能效



≥55%

設置參數




電壓

范圍

AC

LOW

0-150V

HIGH

0-300V

DC

LOW

±（1.4-212.0）V

HIGH

±（2.8-424.0）V

AC+DC

LOW

AC：0-150V；DC：±（1.4-212.0）V

HIGH

AC：0-300V ；DC：±（2.8-424.0）V

分辨率



0.1V

測量參數




電壓

范圍

AC

0-300Vac

DC

-424-424V

分辨率


0.1V

精確度


±(讀數的1%+2個字)

頻率

范圍


1Hz-1000Hz

分辨率


0.01Hz     1.00-99.99Hz

0.1Hz       100.0-999.9Hz

電流

范圍

AC

0.00-5.00A

0.00-10.00A

DC

0.00-2.50A

0.00-5.00A

分辨率


0.01A

精確度


±(讀數的1%+2個字)

峰值電流

范圍

AC模式

最大電流(RMS)X4（TYP）

DC模式

最大電流(RMS)X3.6（TYP）

分辨率


0.01A

精確度


±(讀數的5%+2個字)

功率

范圍


0-500W

0-1000W

分辨率


0.1W

精確度


±(讀數的1%+3個字)

功率因素

分辨率


0.001

精確度


計算和顯示到3位有效數字

常規參數




顯示器



4.3   英寸TFT LCD，480×270

接口



RS232、USB DEVICE、USB HOST、LAN

編程協議



SCPI、MODBUS

存儲

步驟


600步

波形庫


64組

保護



過設定電流保護(HI-A)、過壓保護(OVP)、低電壓保護(LVP)、過流保護(OCP)、過功率保護

(OPP)、過溫度保護(OTP)

操作環境




供電

電壓


100-120Vac或198-242Vac

頻率


47-63Hz

功率


≥80VA

操作溫度



0℃~40℃

操作濕度



20%~80%（非冷凝）

存放溫度



-20°C~70°C

海拔高度



操作海拔最高2000米

污染度



污染度2

安全級別



安全類別II

尺寸和重量




尺寸(長×寬×高) mm



430   (W)×177(H)×610(D)

凈重



27.5
