? TH8610系列四端線材綜合測試儀是常州同惠在TH8601系列基礎上，結合多年經驗及客戶測試需求，重新設計的新一代線材測試儀。

  TH8610相對TH8601系列，拓展了導通測試的范圍(低至1μΩ)、增加了NTC一鍵設定功能。

  TH8610是用于新能源電池連接器焊點檢測、各種線纜、線束和排線品質及連接可靠性檢驗的多功能、自動化的線材綜合參數測試系統。

TH8610系列線材測試儀包括以下幾種類型：

? 汽車電子：

  電池連接器焊點阻抗、ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線

? 通訊和IT：

   電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE 硬盤連接線、SATA硬盤連接線等

? 電子工業：

  排線、扁平線、接插件、電源線、多路開關、RS232連接線、GPIB連接線、USB延長線、多芯插座

? 元器件：

  無源器件：電容、電感，電阻，二極管，電容極性

? 安規測試：

  交流耐壓、直流耐壓、絕緣電阻

功能特點

1.   獨有專利技術：二分法短斷路掃描技術，ms級短斷路測量速度

短端路測試最重要的是測試效率，為此，同惠研發出了二分法短端路測量技術專利，10ms即可完成128Pin腳測量，極大提升測試效率。

斷短路測試簡化原理框圖如右圖：

2.  1A恒流、外四線式測量，確保焊接電阻測量精度

焊接點、鉚接點、緊固件等接觸類電阻，通常都比較小，在mΩ甚至μΩ級別，常規恒壓法或者小電流恒流法測試，通常無法達到理想測量精度。

同惠在多年直流低電阻測試技術積累下，研發出了針對μΩ級別的接觸電阻測量技術。

保證μΩ級別測量精度的原因，是采用了下列技術：

a） 采用恒流法測試，并將恒流源電流提高至1A

b） 采用了四線制測量技術，也稱四端測量法，有效去除線壓降帶來的測試誤差。

c） 儀器支持短路清零技術，正確清零后測試精度可達1μΩ

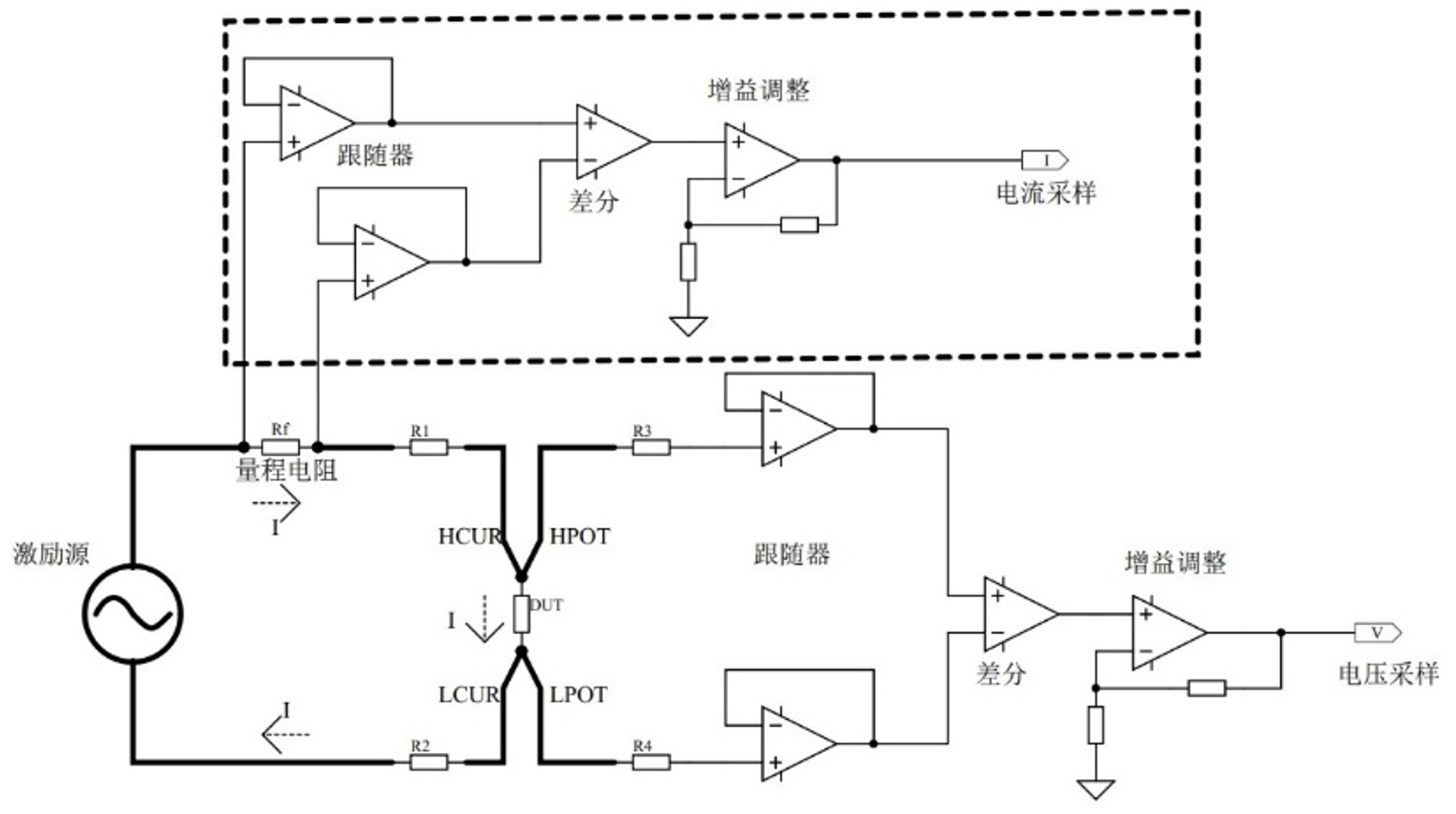

四端測量技術原理如下：

激勵源為高精度最高可達1A的恒流源，電流從HCUR流入被測件后從LCUR流出，測量量程電阻兩端電壓即可計算出電流，同時通過HPOT和LPOT兩端采樣被測件電壓，根據歐姆定律R=U/I即可計算出電阻值。

四端測量法測試的是回路實際電流和被測件兩端實際電壓，因此可忽略引線的線壓降，測試精度更高。

3.   支持熱敏電阻（NTC）測量

熱敏電阻（NTC）測量是個難題，通常需要同時測試阻值和溫度，在特定溫度下判斷電阻上下限范圍。

TH8610系列采用了直流電壓測試法，將4V恒壓施加在NTC電阻兩端，然后采樣電壓和電流，最后通過公式：R=U/I 算出電阻值。

同時根據溫度傳感器測量得到的溫度T0，在客戶提供的R-T表中，可獲得T0環境下NTC對應的上下極限（Ru和RI），機器可自動判斷是否合格。

儀器支持NTC一鍵設定。

4.   專利技術：高低壓分離，絕緣電阻測試范圍更寬更精確

線材測試時，需要測試短端路、導通、元器件、耐壓、絕緣等參數，各種不同參數測量技術不同，有直流低壓、直流高壓、交流低頻高壓、交流高頻低壓等信號，如此復雜信號在一臺儀器內相互會產生干擾，影響測試穩定性和精度。

同惠特有的高低壓分離專利技術，將高低壓、高低頻信號相互隔離，有效解決了相互干擾，并將儀器自身絕緣阻抗＞100GΩ，從而使測試的絕緣電阻范圍達到了5GΩ。

5.   多種高壓測量技術，保證高壓測試效率

TH8610系列內置了二分法測試技術、一對多測試技術、自動測試技術等多種耐壓、絕緣測量技術，在保證測試結果準確的情況下，極大的提升了測試效率。

技術參數
