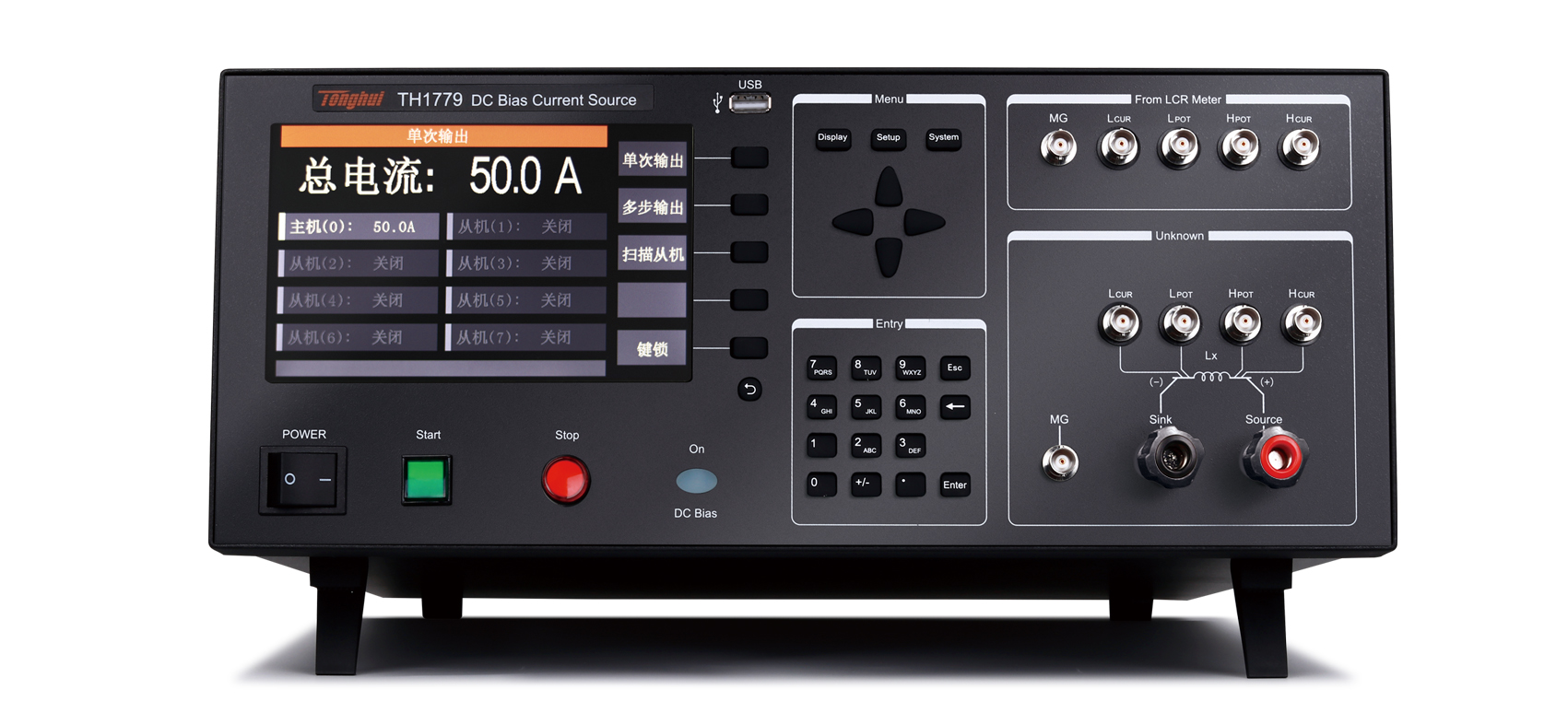

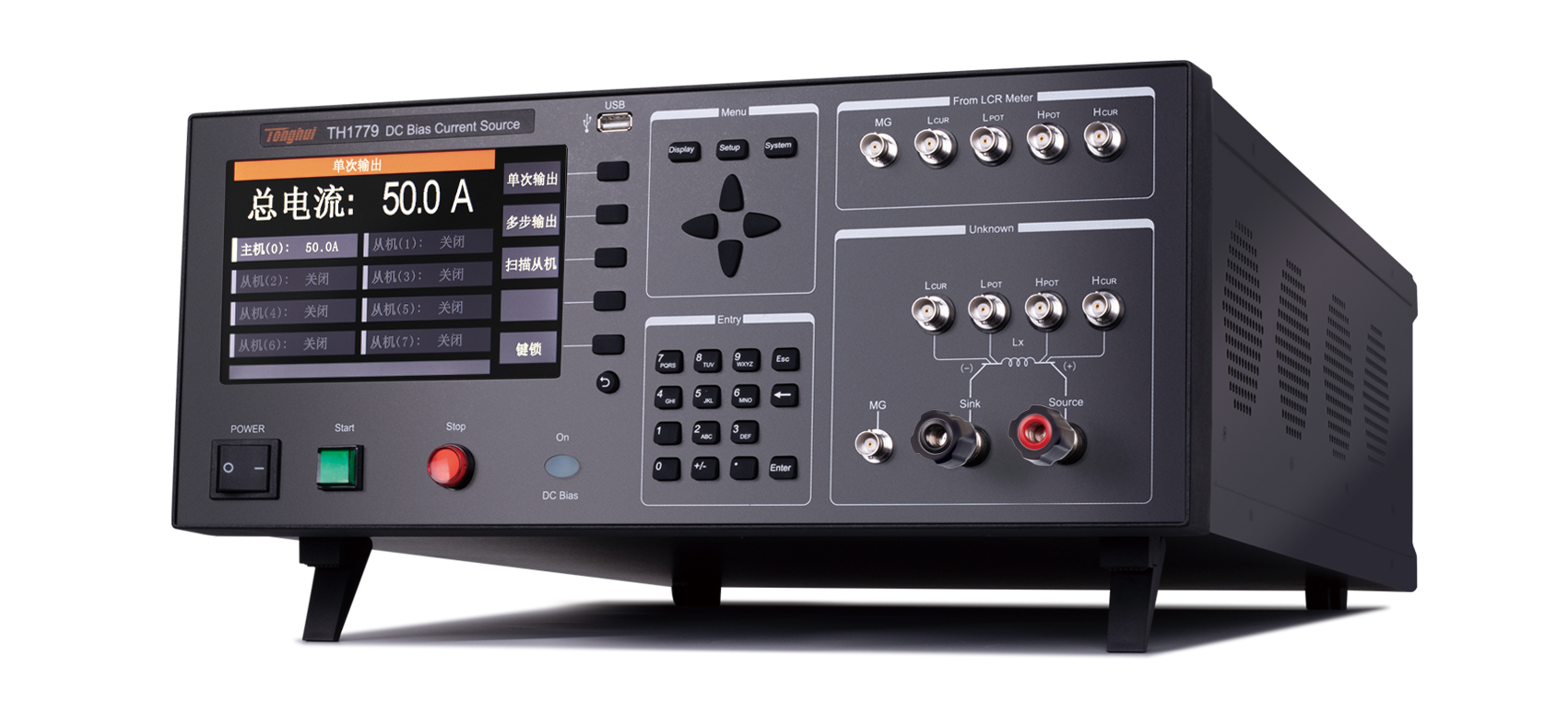

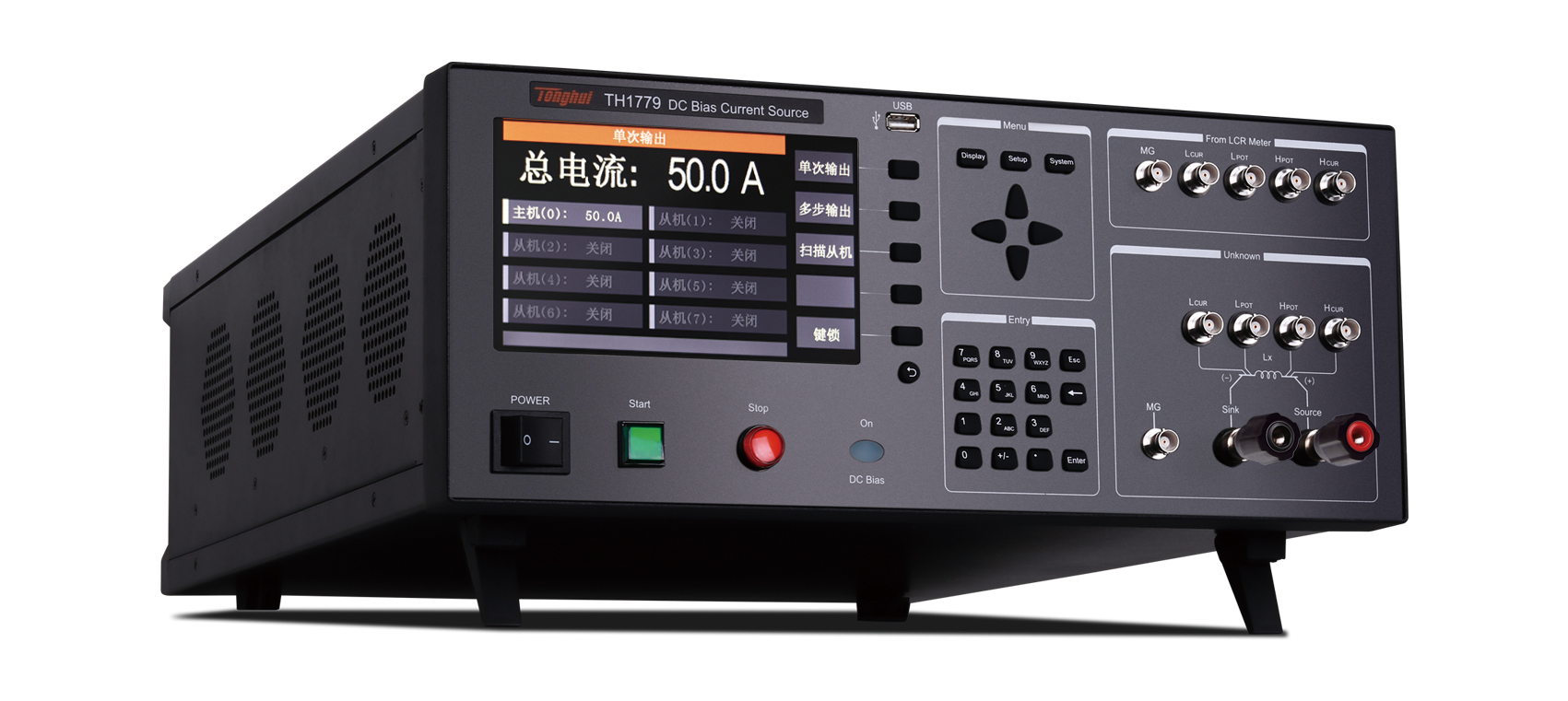

TH1779 直流偏置電流源
? 單臺0-50A恒流輸出，可作主機或從機
? 最多支持8臺聯機，最大400A恒流輸出
? 主/從機控制模式，靈活的可裁剪性及可擴展性
? 精細的電流步進
? 1kHz-2MHz頻率響應
? 單一電流、步進掃描兩種電流輸出方式
? 圖形化操作，中英文界面
? 兩種SCPI指令模式，適應性強
? 5種控制模式
? 直接受控于TH2836/TH2838/TH2839/TH2848系列
-

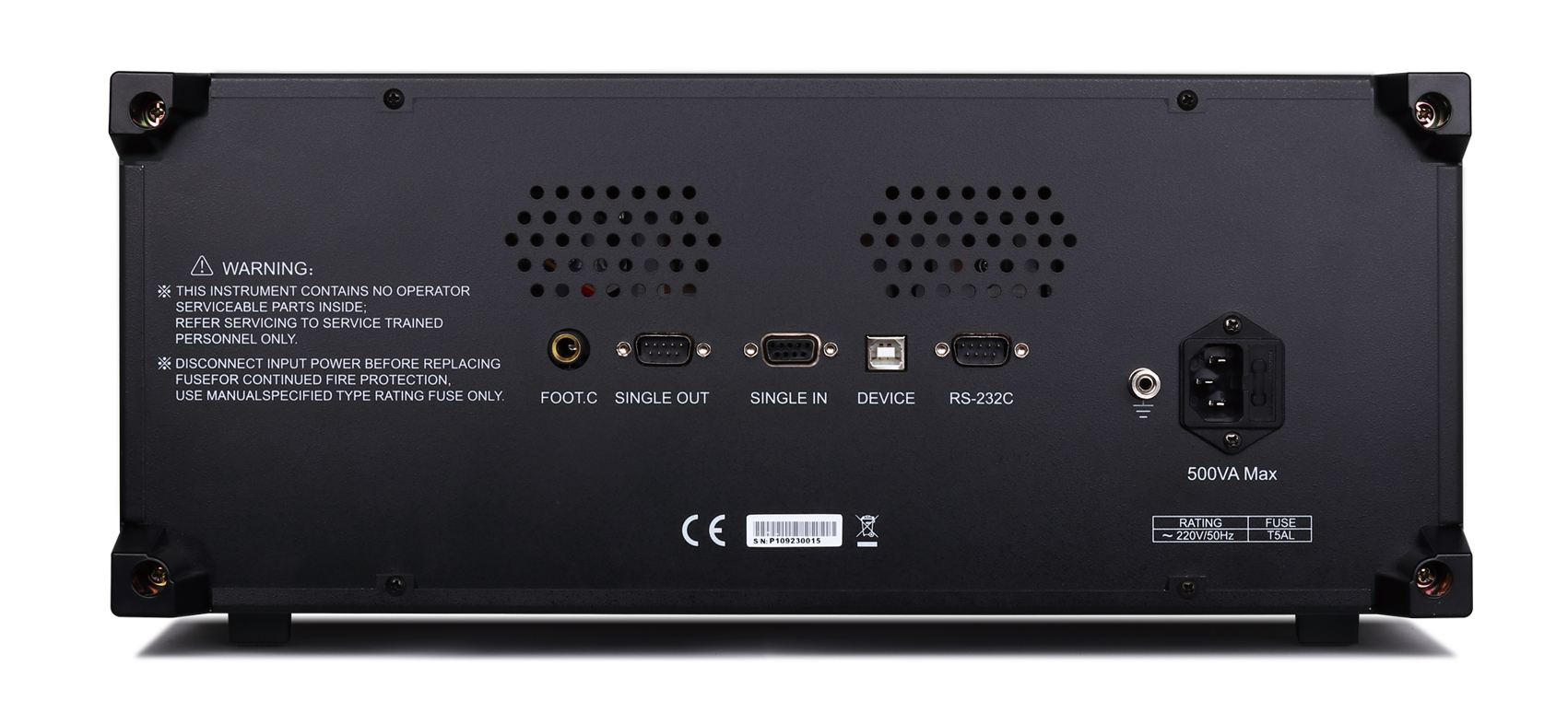

RS232C、USB HOST、USB DEVICE、SlaverLink
-
同惠電子憑借其在偏置電流源領域深厚的技術積淀和廣泛的市場調研，推出了大功率直流偏置電流源-TH1779系列直流偏置電流源。
TH1779直流偏置電流源采用高性能微處理器，能提供單臺0.1-50A的恒流輸出，并可主從方式并機提升最大輸出電流至0.1-400A，具有優良的可裁剪性及可擴展性。
TH1779直流偏置電流源采用新一代交直流疊加測試原理，適應高精度、高頻化的測試要求。內置高性能嵌入式MCU，能迅速響應主從機的狀態或者故障并實時指示，幫助提升工作效率。
TH1779直流偏置電流源適用于磁性電感的交直流疊加測試及需要大電流的測試場合，同時也能作為磁性材料的分析時磁化電流源。
TH1779直流偏置電流源提供了實體按鍵和腳踏開關兩種控制方式，確保操作者的安全，同時可用于同惠其他未指定型號LCR數字電橋或其他品牌LCR電橋連接時的手動控制。
TH1779直流偏置電流源配置了能與本公司指定型號LCR電橋直接連接的測試接口，可由對應LCR數字電橋直接控制。
快速選型
簡要參數 | TH1779 |
主從 | 一臺主機，其余為從機，最多支持8臺并機 |
輸出電流 | 單機：0-50A 并機：400A |
頻率響應 | 1kHz-2MHz |
開路電壓 | 16V |
■ 電感器/電抗器直流特性分析
■ 鐵芯/鐵氧體材料飽和特性分析
■ 其他材料的直流特性分析

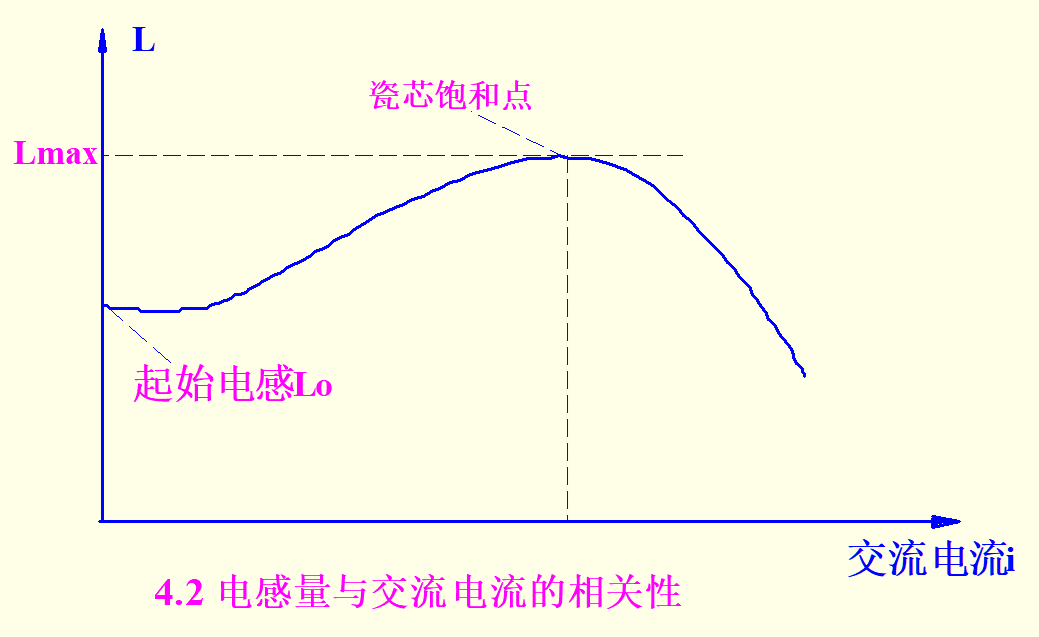

磁性電感器的測試信號電平相關性
所有元件均存在信號電平的相關性：在規定測試頻率下，元件數值與信號電平的大小有關。
有些元件對信號電平具有極強的敏感性，如高 K（高介電常數）值的陶瓷電容器，高導磁率的電感器等。
因此，對此類器件規定其測量信號電平（電壓或電流）是非常重要的。元件與信號電平的相關性如下圖所示
磁性電感器的測試信號電平相關性

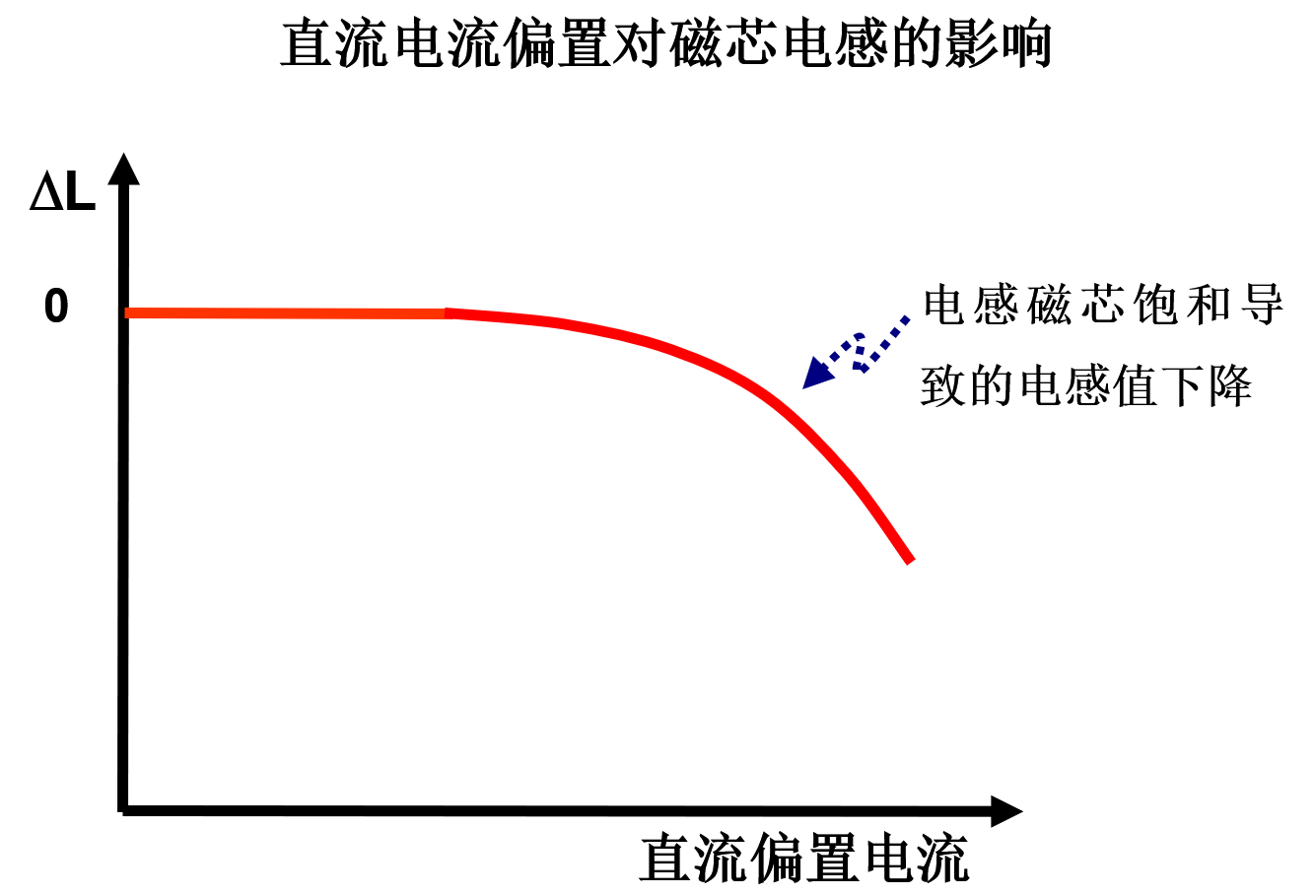

元件與施加其上的直流偏置電壓或偏置電流存在相關性。在元件的各種使用場合，交流與直流信號疊加使用是極為普遍的。如二極管、三極管的結電容，高K的陶瓷電容器，電解電容器，帶瓷芯的電感器或變壓器等。其上所疊加的直流電壓或電流的不同便會引起參數的變化，某些器件參數可能會產生劇烈的變化。
由上圖可見，磁性電感會隨著疊加的直流偏置電流的增加而減小。
由于外置的直流偏置電流通常比較大，電感器兩端的直流電壓電平信號幅度會遠遠大于LCR所輸出的交流電平信號幅度。因此，在疊加直流偏置電流之后，LCR設置的交流電平信號基本已對電感量沒有影響。
為了保證電感量測試的穩定性，通常LCR交流電平設置為1V即可。
技術參數
型號 | TH1779 | |
主從 | 主機或從機 | |
顯示 | 顯示器 | 7英寸800×480 RGB TFT LCD |
界面 | 全圖形化 | |
操作 | 實體按鍵+腳踏開關 | |
量程 | 50A | |
電流步進 | 范圍 | 0.1A-50A |
分辨率 | 0.1A | |
支持測量頻率 | 1kHz-2MHz | |
電流上升時間 | 1A/s – 20A/s，可任意設置 | |
電流下降時間 | 1A/s – 20A/s，可任意設置 | |
掃描調整最小步進 | 0.01A | |
最大輸出電壓 | 16V | |
最大允許直流電阻 | Rmax=Vmax / I （Ω）（Rmax的計算請參照用戶手冊說明） | |
最大允許電感量 | Lmax=Vmax /（di/dt） （mH）（Lmax的計算請參照用戶手冊說明） | |
啟動及停止控制方式 | START/STOP實體按鍵、總線，由主機控制 | |
連續加載最大電流時間 | 30分鐘 | |
功能 | 儀器故障自檢；中英雙語；從機軟開關；實時操作；SCPI指令集等 | |
接口 | RS232、SlaverLink | |
溫度 | 正常工作 | 0℃-55℃ |
參比工作 | 23(±5)℃ | |
運輸環境 | 0℃-55℃ | |
濕度 | 正常工作 | ＜90%RH |
參比工作 | ＜80%RH | |
運輸環境 | ＜93%RH | |
電源 | 電壓 | AC 220V/110V（±10%） |
頻率 | 50Hz/60Hz（±5%） | |
功耗 | 待機：≤100VA，滿載：1.5kVA | |
體積 | 單臺 430W×177H×585D（非在機柜體積） | |
重量 | 單臺 26.5kg（非在機柜重量） | |
