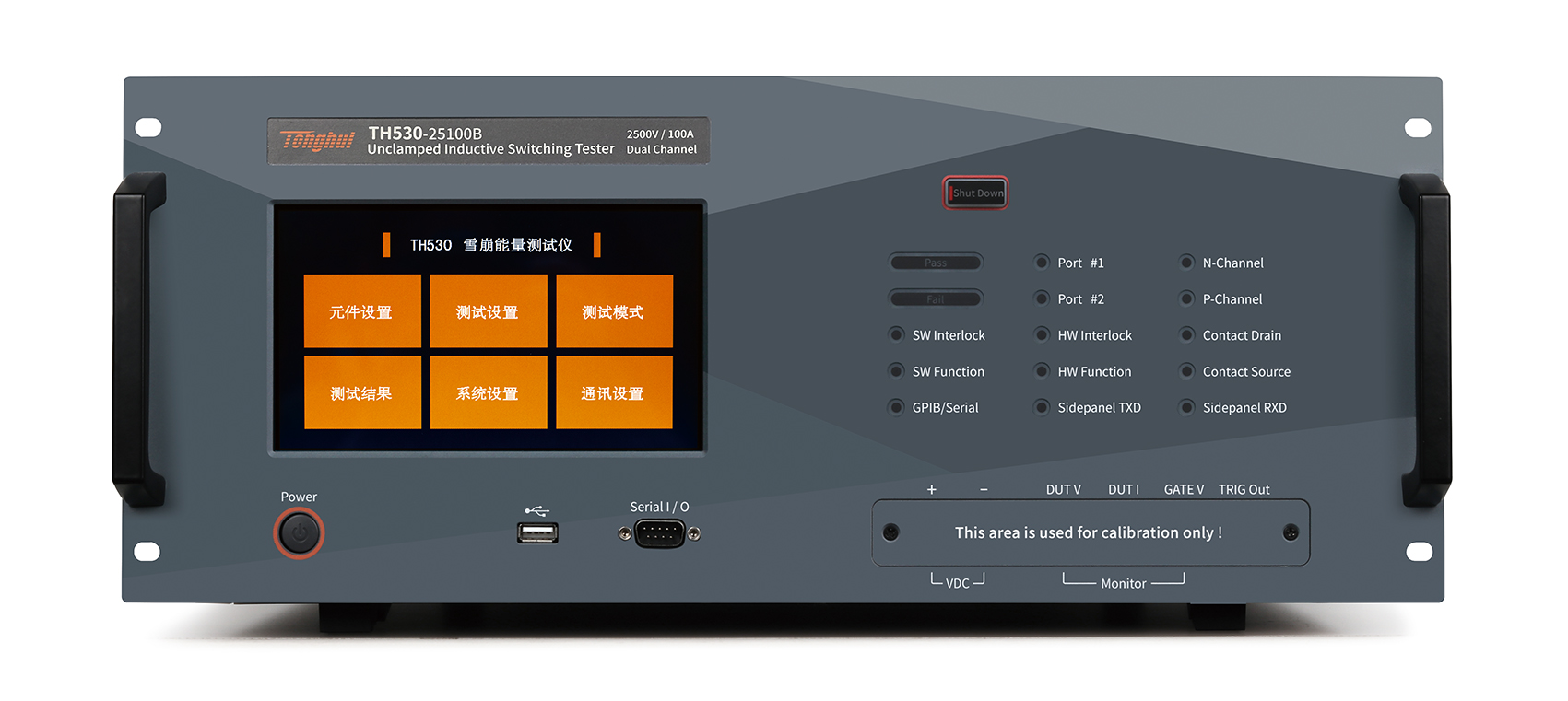

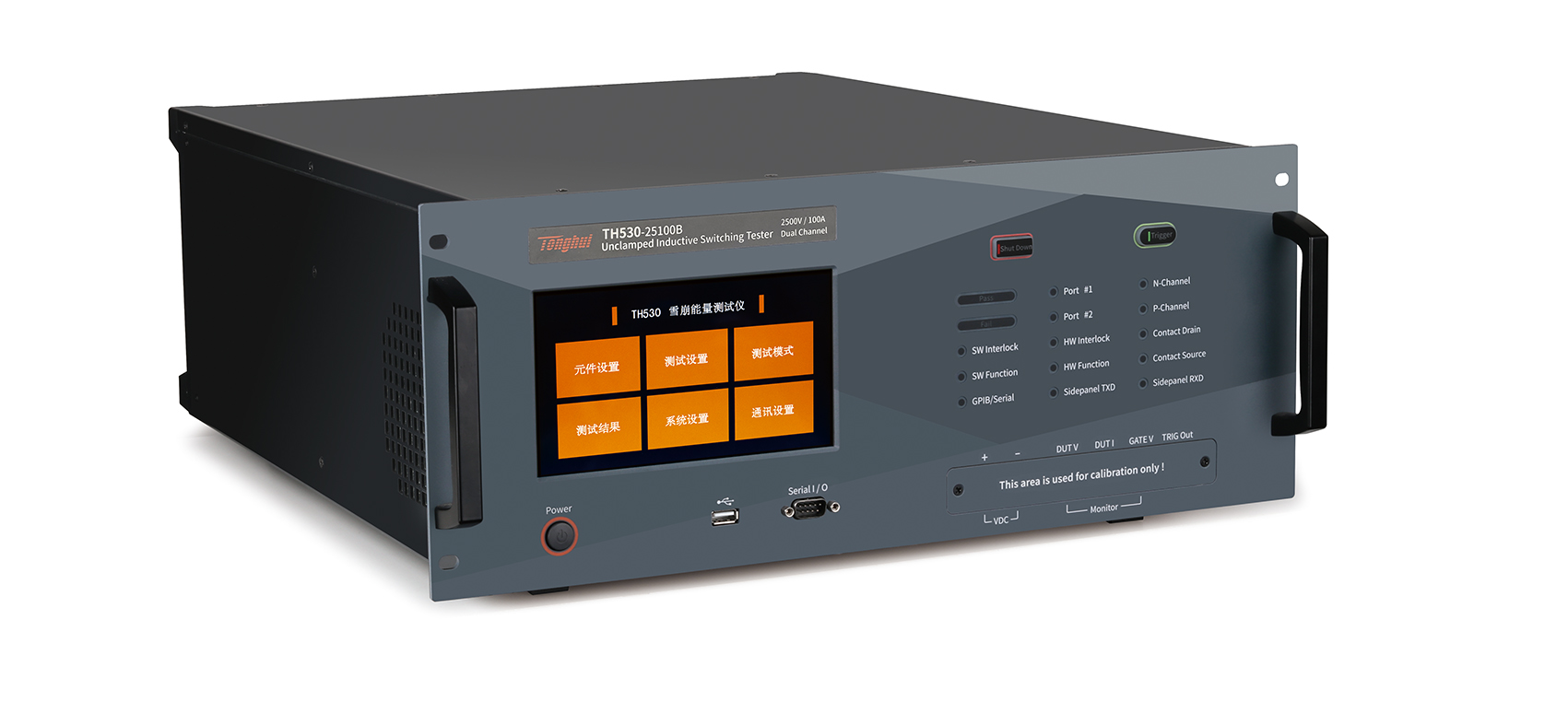

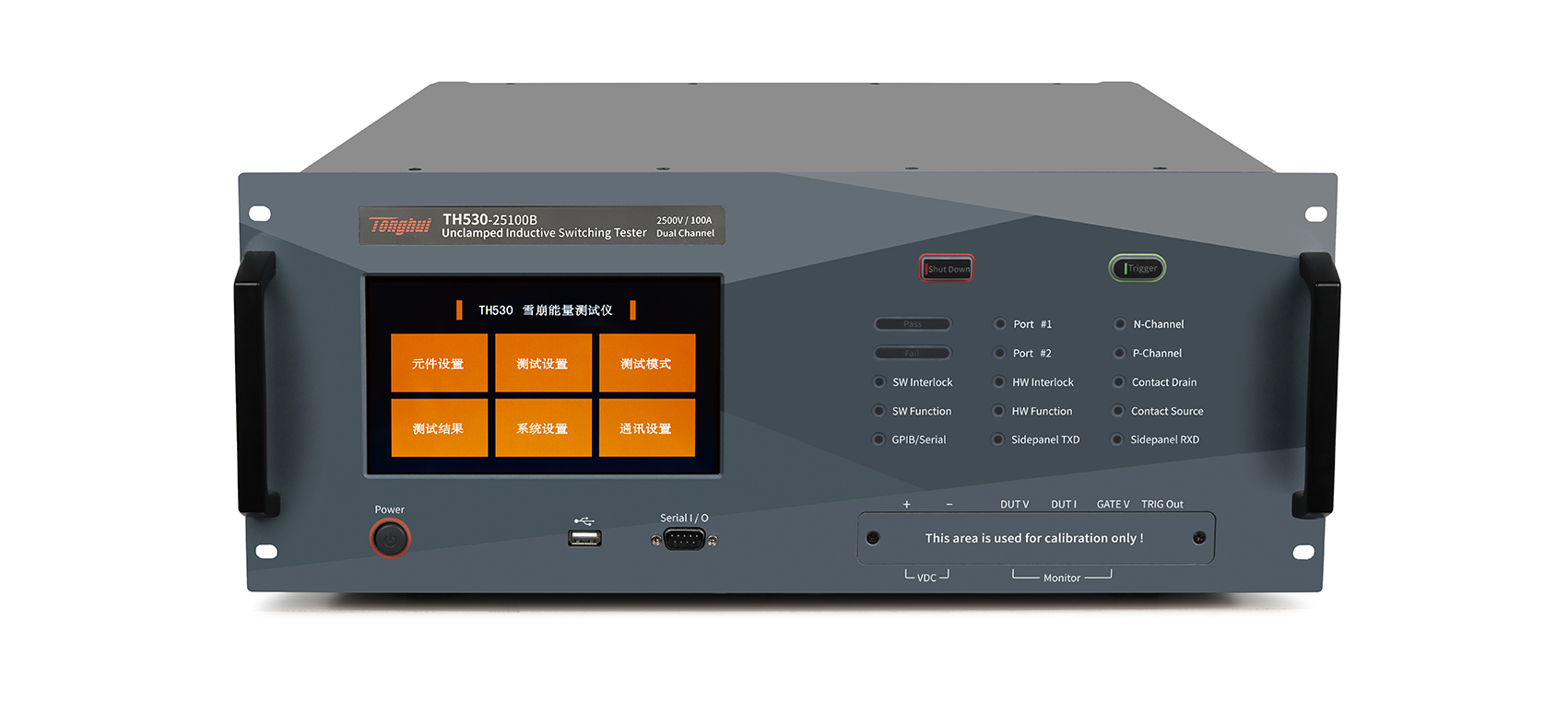

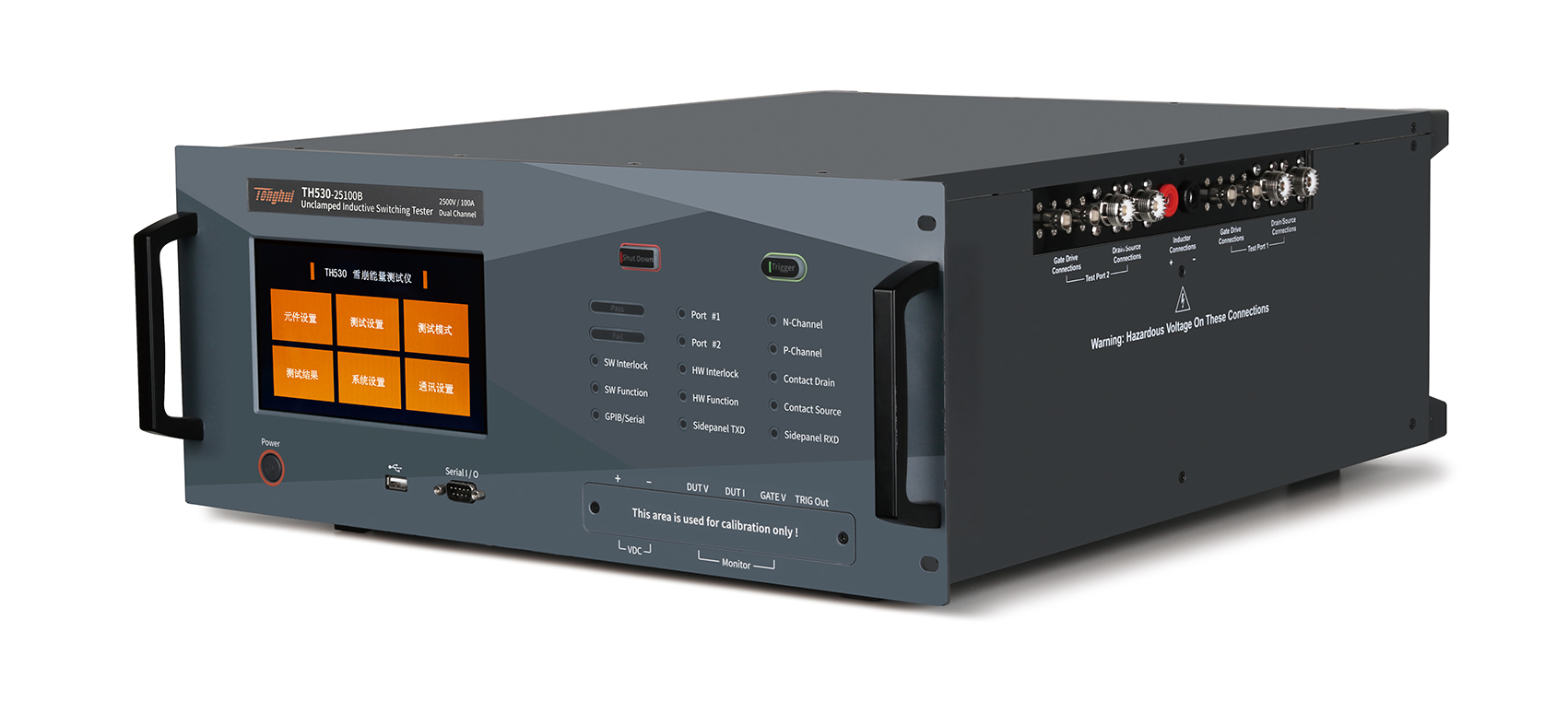

TH530系列雪崩測試儀是同惠電子針對于半導體器件UIS （EAS）、EAR參數測量問題的解決方案。

主要用于測量MOSFET 、IGBT 、Diode和雙極性器件（帶鉗位）的雪崩擊穿特性（電壓、能量等）。通過給被測器件施加可控制的感性能量，判斷出被測器件是否能正常吸收和承受電感釋放的能量。經過雪崩測試的器件，就可安全地用于有反向電動勢的感性負載上。

快速選型

A. 泄漏測試:可選擇啟用

每次雪崩測試前，在柵極電壓設置為0的情況下，用戶設置的泄漏電壓會被施加到被測件上，讀取電流檢測器測量值。根據測試儀的設置，可以在雪崩測試前、測試后或測試前后對被測件進行泄漏測試。這不是測量實際漏電電流，而是確定被測件或測試夾具中是否存在短路的簡單測試。

測試儀內部的漏電穩壓器電壓可從2V設置到為被測試裝置雪崩測試設置的漏極電壓。漏電流大于1mA會被檢測為漏電故障。漏電流最大限制為 8mA。

B. 雪崩測試原理

當高速開關和被測件接通時， 漏極電流增加，到達指定的比較點時，高速開關與柵極關斷，斷開漏極電壓電源。關斷時，電感中存儲的能量會產生較高的電壓，迫使被測件（以NMOS為例）進入雪崩狀態，電流路徑由續流二極管維持。 因此，電感器中存儲的所有能量都轉移到了被測件上。此時電感上能量即為設定的可控?fù)舸┠芰?，也即NMOS的雪崩能量（EAS）。

C. 測試結果波形

TH530可捕捉被測設備的電壓和電流波形，測試儀可將波形保存到測試結果文件中，在顯示屏幕上用戶最多可查看最近四次的波形數據。

為便于用戶查看，測試儀默認同時顯示電壓電流波形，用戶仍可觸摸“電壓”或“電流”來單獨查看對應波形。

? 功率半導體的研發與制造

評估半導體器件的雪崩耐量，確保其能承受電路中感性負載關斷時產生的高壓尖峰，保證出廠質量的可靠性。例如：IGBT 、MOSFET、功率二極管。

? 電源設備設計與驗證

驗證設備在輸出短路等異常情況下，功率器件是否能承受因初級電感和大電流引起的雪崩能量而不損壞。例如：開關電源、逆變器等設備的功率器件。

? 新能源汽車與工業驅動

確保器件能應對電機啟動、堵轉等特殊工況下感性負載產生沖擊電流和電壓尖峰，確保系統安全。例如：電機控制器（如變頻器、伺服驅動器）中功率開關器件。
