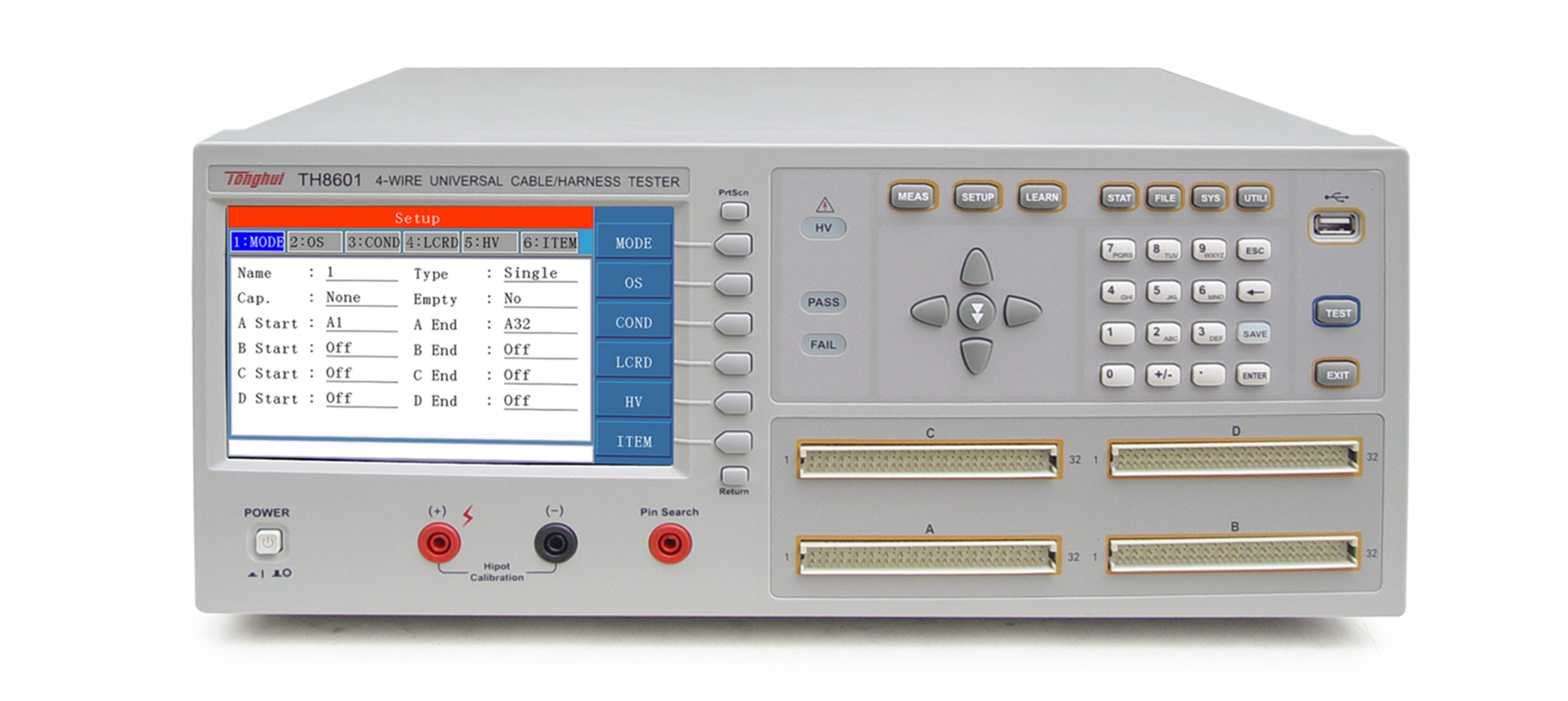

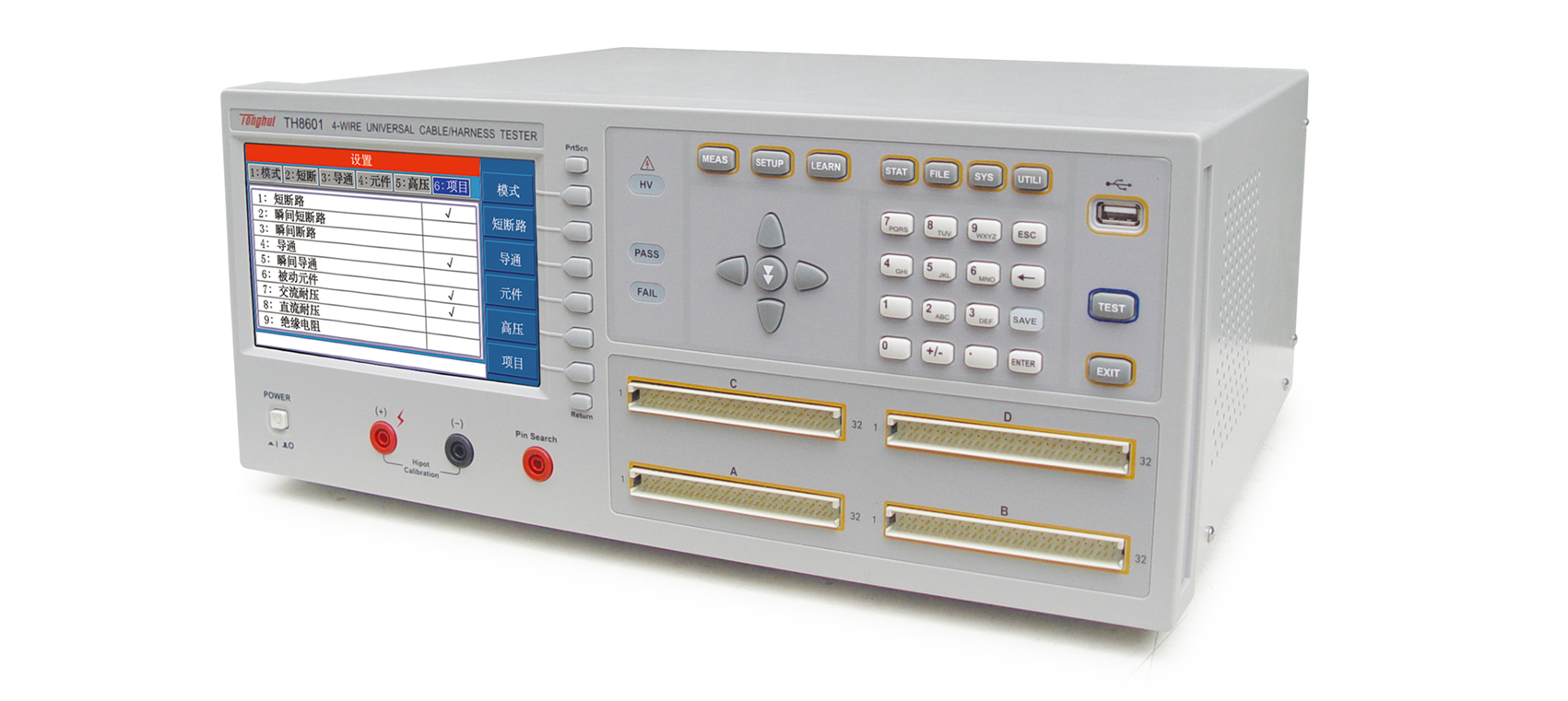

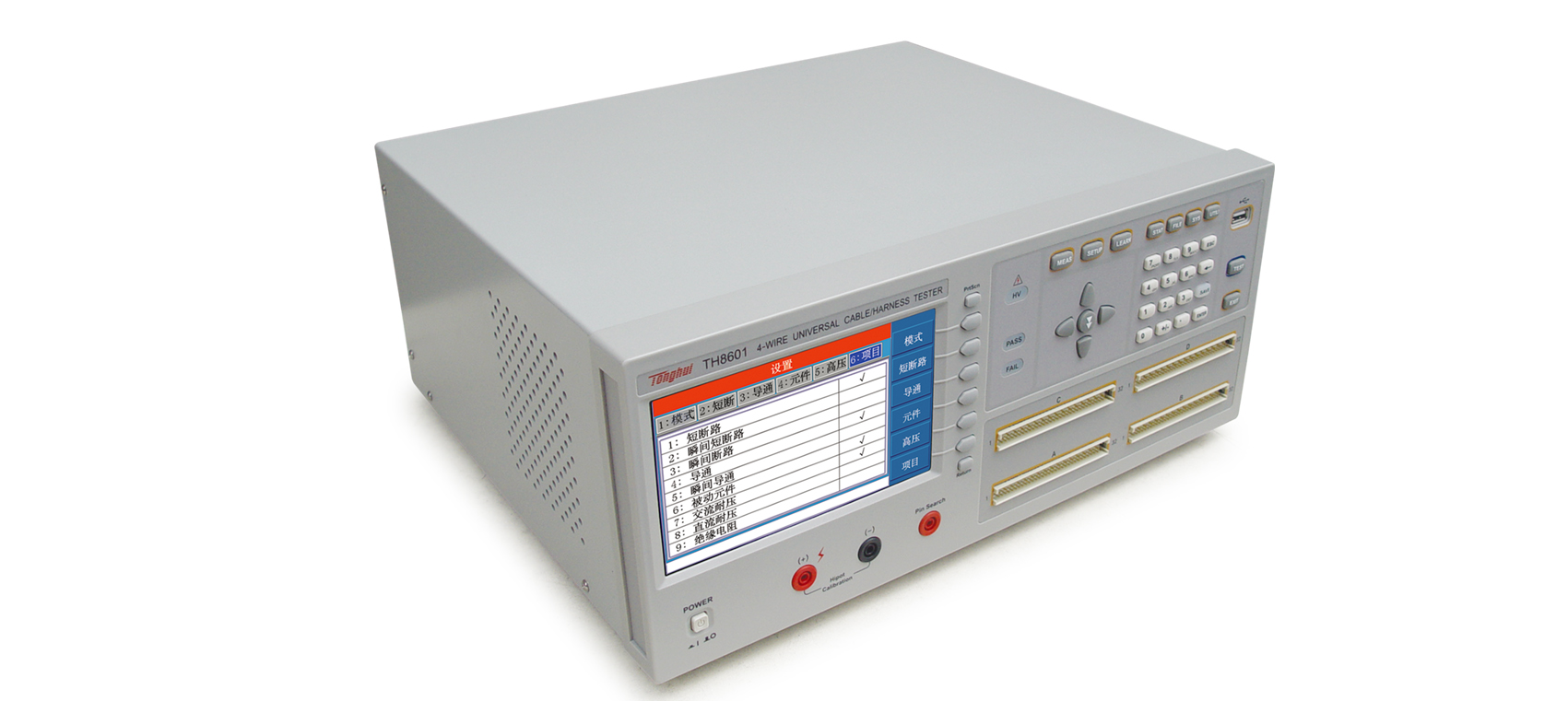

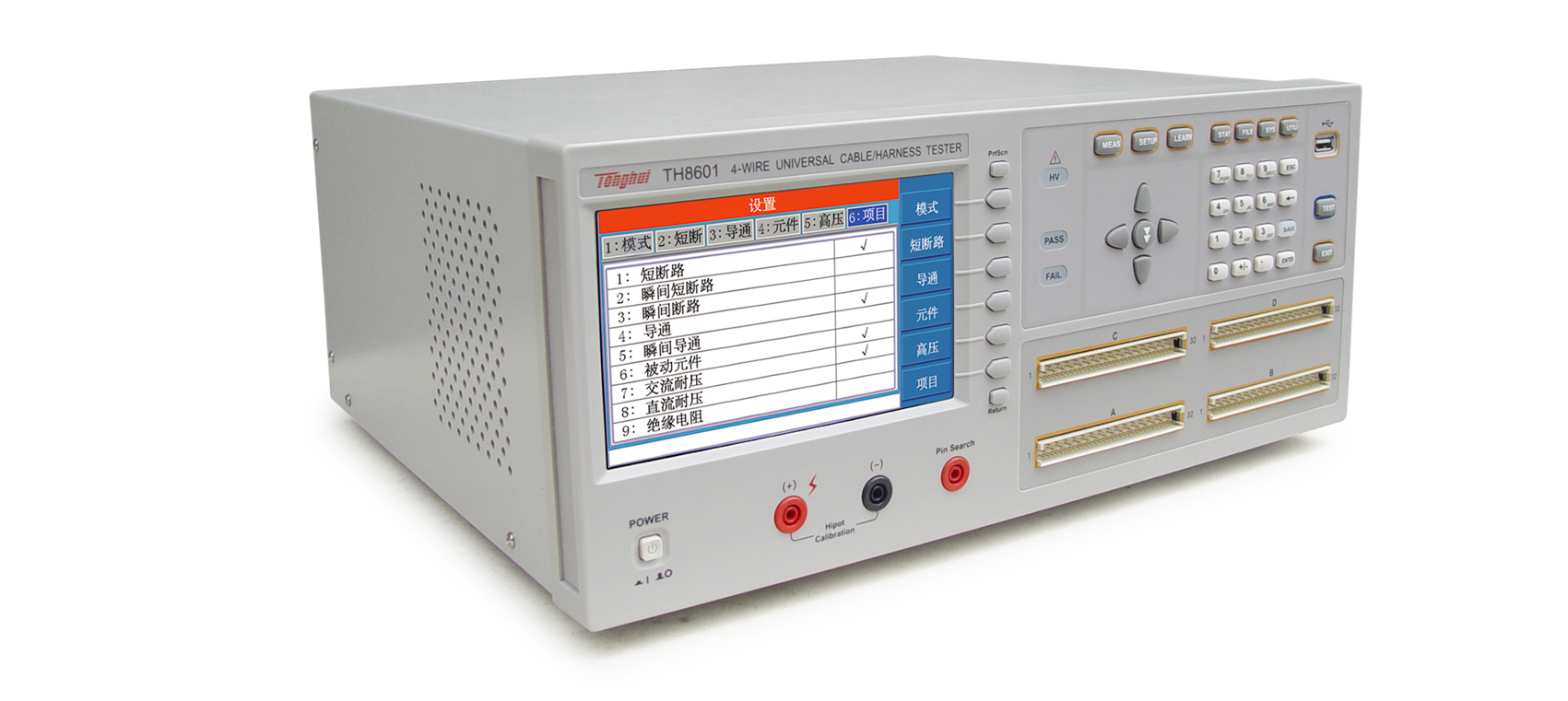

TH8601 線材綜合測試儀(含同惠線材測試儀系統軟件V1.0)
■ 7寸TFT LCD真彩顯示器，800X480分辨率，16位色。
■ 內部存儲空間3M
■ 支持U盤存儲測試文件
■ 一鍵截屏功能，圖片自動存儲至U盤
■ 可通過U盤在線升級程序
■ 中英文可選操作界面
■ 最大提供128路通道，分為A、B、C、D共4個插槽
■ 提供1000VAC和1500VDC高壓測試功能，采用高低壓分離技術，使自身絕緣阻抗高達100G以上，測試范圍更廣
■ 提供4種高壓測試方式：一對其他、二分法、自動測試，接地測試4種方式
■ 提供優秀可靠的電弧偵測功能
■ 測試電阻、電容、二極管等元件，采用了四端測試技術，測試精度更高；采用了電壓電流分離并行采樣技術，采樣數據更快
■ 支持Typec相關線材測試，提供了整套測試方案，加入了一鍵設定功能。
■ 支持連接頭測試，提供了多產品測試功能，以及每個產品的信號輸出。
■ 支持多文件測試，為復雜線材提供更多更靈活的測試方案。
■ HANDLER接口，有8路輸出，均為光耦驅動，同時用戶可以自由定義每路的信號和電平
■ 通訊指令提供了SCPI指令系統
■ 提供儀器自檢功能以及維修功能，可以進行在線排查儀器故障
-

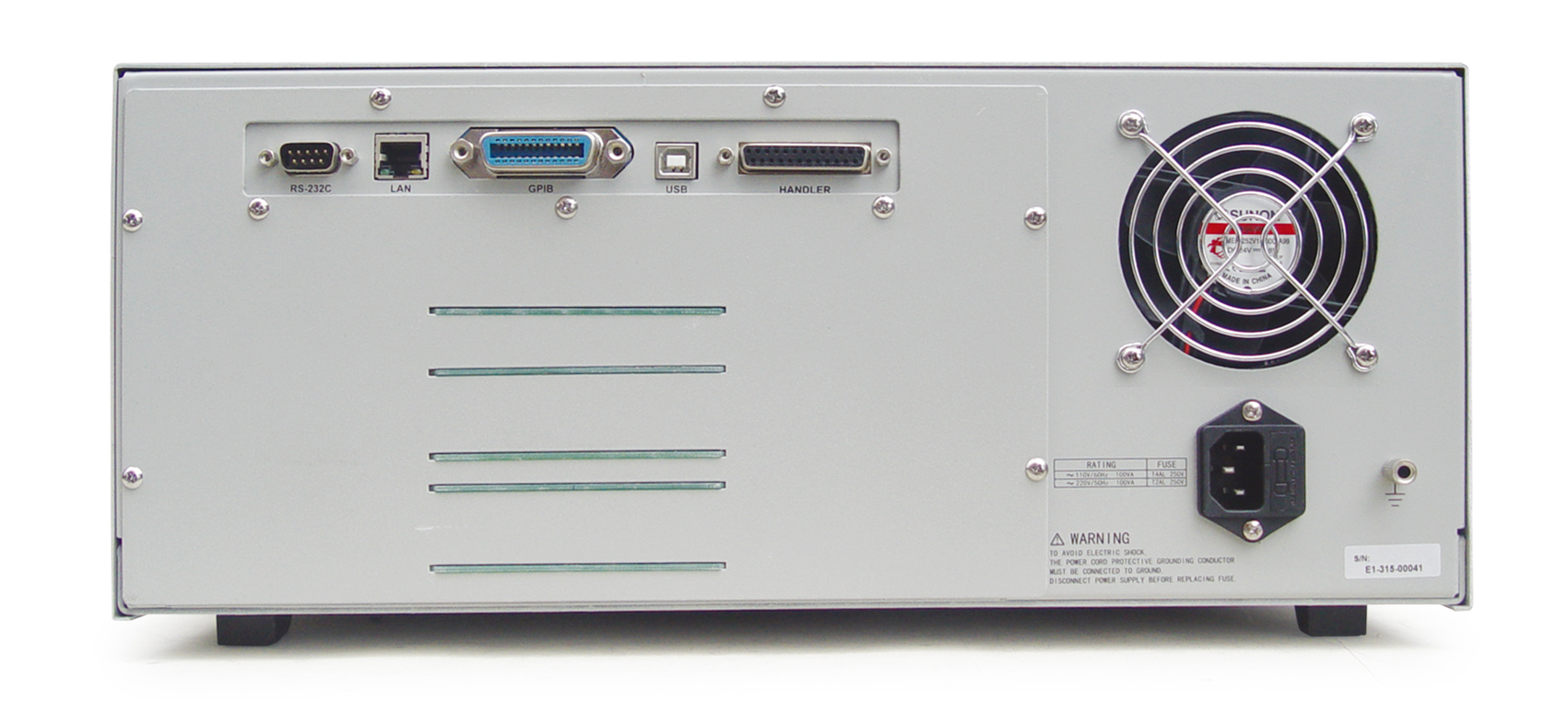

RS232、USBHOST、USBDEVICE、HANDLER
-
RS485、GPIB
■ TH8601系列四端線材綜合測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試 系統。該系統提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管），交直流耐壓，絕緣電阻各種高低壓參數。本系統采用先進的LCR數字采樣及高速長壽命通道切換技術，大大提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。豐富的接口設計，本儀器還提供RS232, RS485, GPIB, USB, Handler等接口，便于用戶運用于自動化檢測和自動化產線。
■ 通訊和IT
電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、
USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE
硬盤連接線、SATA硬盤連接線等
■ 汽車電子
ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品
連接線、音視頻連接線
■ 電子工業
排線、扁平線、接插件、電源線、多路開關、RS232連接線、
GPIB連接線、USB延長線、多芯插座
■ 元器件
無源器件：電容、、電阻、二極管
■ 安規測試
多路耐壓、絕緣
參數 | 范圍 | 詳細指標 | |
測試腳位（Pin） | TH8601 | 128 | |
TH8601A | 64 | ||
測試信號源 | 正弦信號源 | 50Hz-100kHz 幅度、頻率可編程 | 0.02% |
電容元件測試 | 1Vrms | 10% | |
可編程直流信號源 | 5Vdc MAX | 10% ±1個字 | |
可編程直流電流源 | 1-20mA | 10% ±1個字 | |
可編程直流高壓源 | 5V-100V | 10% ±1個字 | |
100V-1500V | 5% ±1個字 | ||
可編程交流高壓源 | 50V-100V | 10% ±1個字 | |
100V-1000V | 5% ±1個字 | ||
通道板通斷掃描信號源 | 5V | ||
測試速度 | 瞬間斷短路（128點） | ||
單邊靈敏度掃描測試(64 路) | |||
網絡表掃描測試（64 路） | |||
測試速度基本值 | 100ms（單個被動元件的測量時間，或者一條電纜的總測量時間） | ||
電容測量 | 10pF-1000μF | 10% ±1個字 | |
電阻測試 | 0.01Ω-1MΩ | 2% ±1個字 | |
導通/瞬通 | 0.01Ω-950Ω | 2% ±1個字 | |
斷短路 | 1kΩ-50kΩ | 10% ±1個字 | |
二極管測試 | 0-10V | 10% ±1個字 | |
絕緣電阻 | 1MΩ-100MΩ | 5% ±5個字 | |
100MΩ-1000MΩ | 10% ±5個字 | ||
直流漏電流 | 1μA-5mA | 5% ±2個字 | |
交流漏電流 | 0.01mA-5mA | 10% ±5個字 | |
■ 請打開微信“掃一掃”，跳轉操作視頻鏈接
