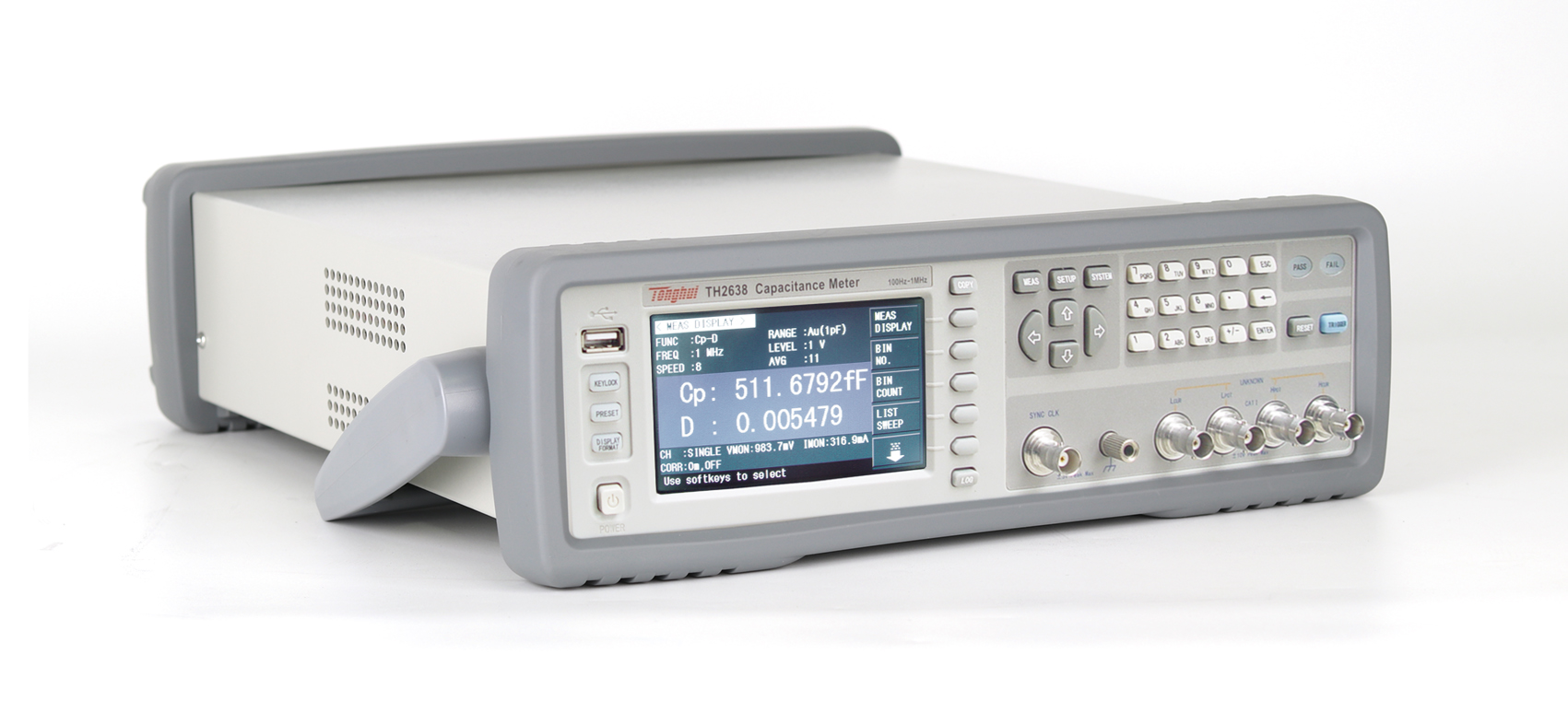

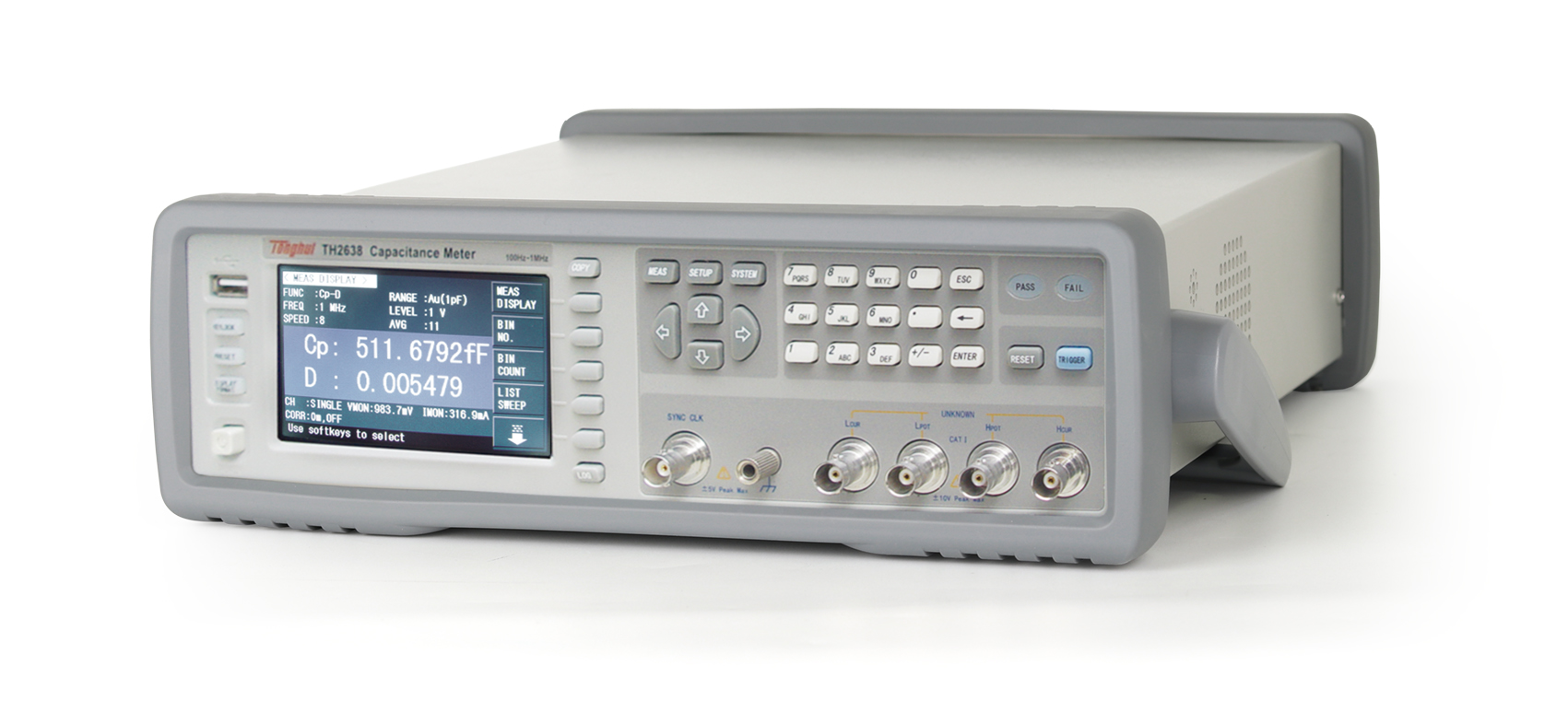

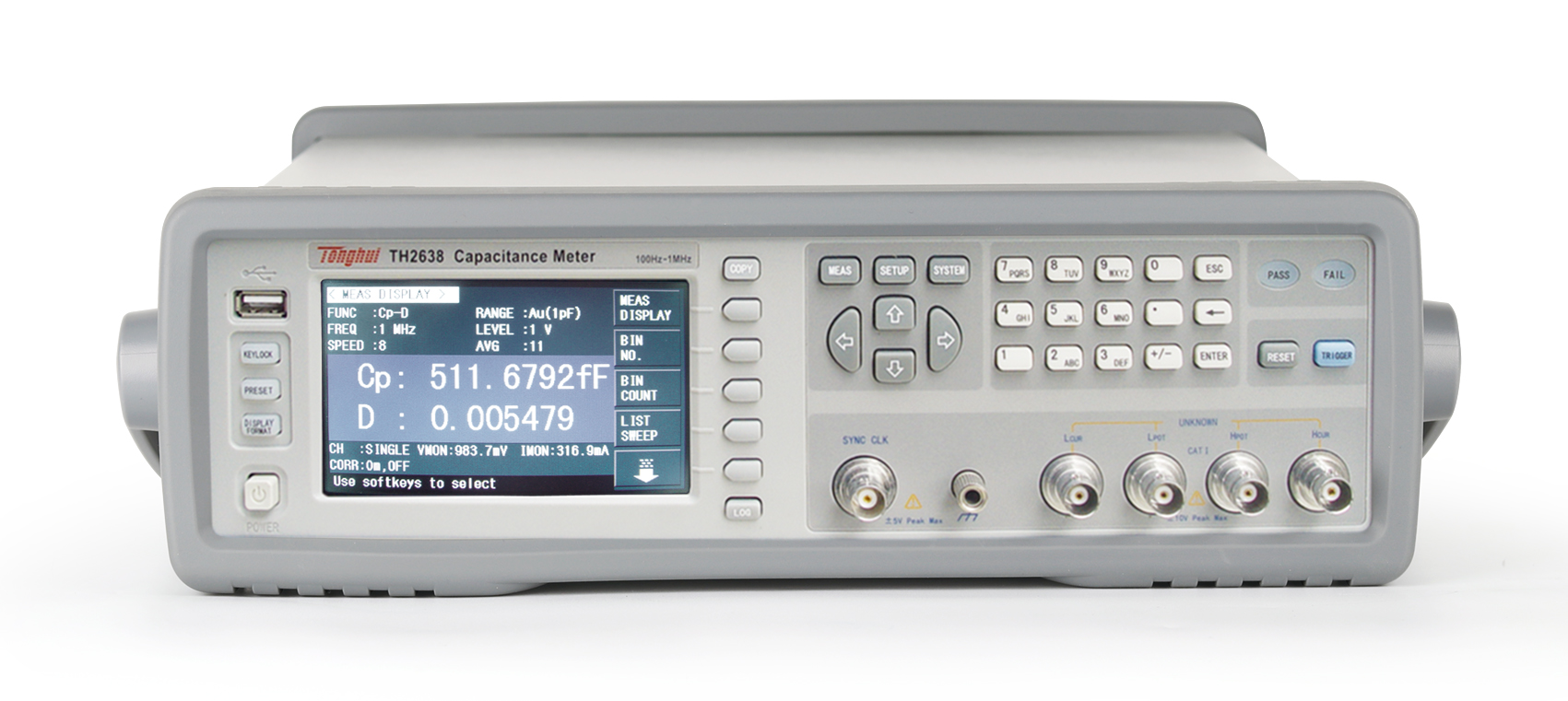

TH2638系列高速精密電容測量儀是具有高達1MHz測試頻率的新型電容測量儀，體積小，緊湊便攜，便于上架使用。4.3寸的LCD屏幕可選中英文操作界面，操作方便快捷。

TH2638系列測量電容基本精度為±0.07%，損耗精度高達0.0005，最高速度高達2.3ms;超寬的量程配置，使得TH2638系列能夠精確測量從低值到高值的各類電容;超寬的輸出阻抗范圍和信號電平補償功能，特別適合于用穩定的測試電平高速高精度測試陶瓷電容器;三參數(Cs-Rs-Ls)測試功能解決了新能源汽車用DC-Link薄膜電容器串聯等效電感ESL的測試難題。

TH2638系列兼容SCPI命令集;有機械手接口和料箱分類功能，適合生產線高速測試產品的自動分類;最多256個掃描通道的掃描器接口，大大提高生產效率;不良接觸的檢查功能大大減低了生產線快速測試時的誤判率;當測試頻率為1MHz時，頻率偏移設置功能（1MHz±1%，1MHz±2%）可消除陣列式電容器測試系統中相鄰測量終端的干擾，并降低測量結果的波動。

可以根據不同尺寸的DC-Link薄膜電容器為客戶定制相應的測試夾具。

TH2638系列高速精密電容測試儀包括以下幾種類型：

功能特點

1. 高速度，高精度，高一致性

   測試速度：2.3ms(100kHz/1MHz)，3.0ms(1kHz/10kHz/40kHz)，11.0ms(120/100Hz)

   電容測試精度：±0。07%，損耗因素：±0。0005

   18個量程配置，3倍于傳統LCR的量程的緊密配置，保證了高速測試下仍能保證高精度和高一致性

   TH2638	l	l	l		l	l
   TH2638A	l	l	l	l	l
   TH2638B	l	l	l
   TH2638C	l	l
   頻率量程	100Hz、120Hz	1kHz	10kHz	40kHz	100kHz	1MHz
   1pF						l
   2.2pF						l
   4.7pF						l
   10pF					l	l
   22pF				l	l	l
   47pF				l	l	l
   100pF		l	l	l	l	l
   220pF		l	l	l	l	l
   470pF		l	l	l	l	l
   1nF		l	l	l	l	l
   2.2nF		l	l	l	l
   4.7nF		l	l	l	l
   10nF	l	l	l	l	l
   22nF	l	l	l	l	l
   47nF	l	l	l	l	l
   100nF	l	l	l	l	l
   220nF	l	l	l	l	l
   470nF	l	l	l	l	l
   1μF	l	l	l	l	l
   2.2μF	l	l	l	l
   4.7μF	l	l	l
   10μF	l	l	l
   22μF	l	l
   47μF	l	l
   100μF	l	l
   220μF	l
   470μF	l
   1mF	l

   測試速度和量程的設置,解決了以下幾個問題

   1. 高速測試下精度及無法得到保證

   2. 測量儀器無法滿足高吞吐率自動化設備的測試要求

   3. 在滿足了測試速度的情況下，多次測試數據的一致性不好



2. 從低電容值到高電容值，超寬的測量范圍

   測試頻率	測量范圍
   1MHz	0.001fF-1.5nF
   100kHz	>6.8pF
   40kHz	>15pF
   10kHz	>68pF
   1kHz	>68pF
   100Hz/120Hz	>6.8nF



3. 新能源汽車用DC-Link薄膜電容器的精確測試

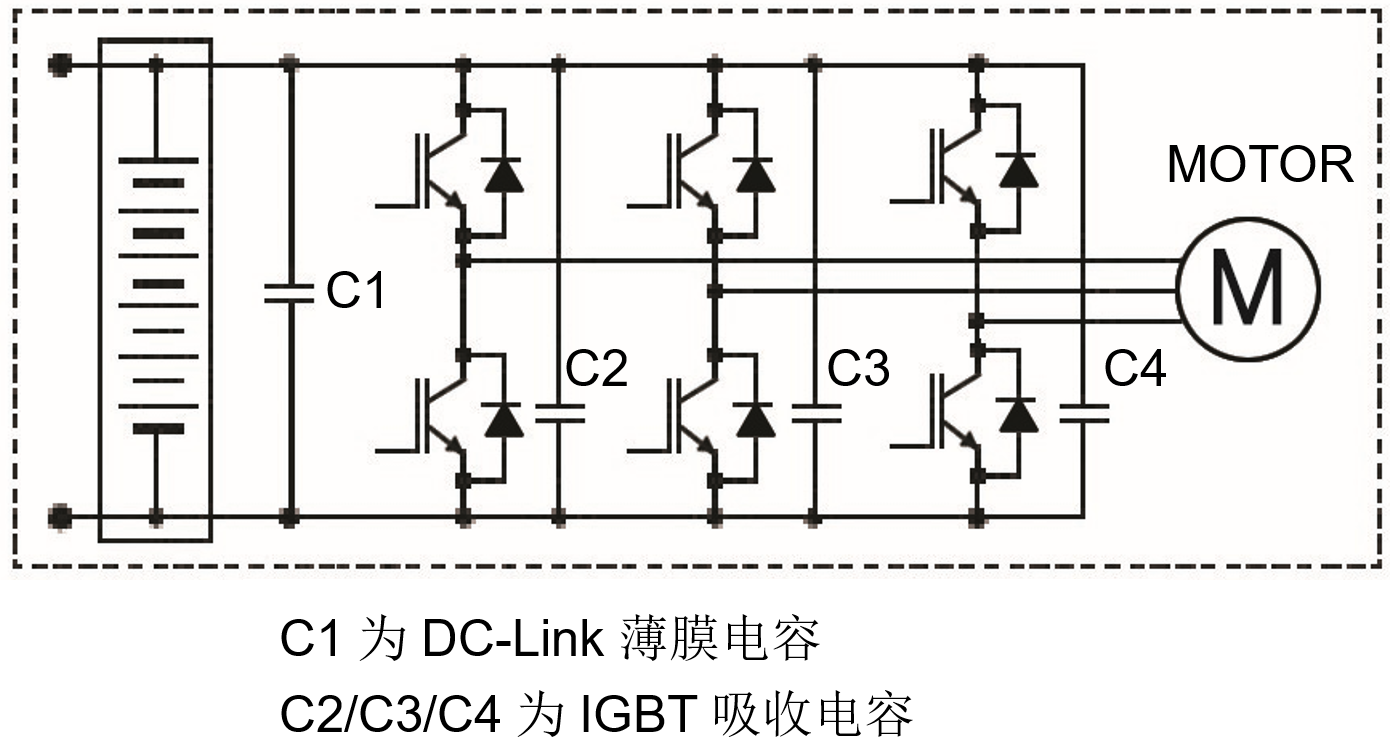

三參數(Cs-Rs-Ls)測試功能解決了新能源汽車DC-Link薄膜電容器串聯等效電阻（ESR）和串聯等效電感（ESL）的測試難題。隨著工業的迅速發展，能源短缺已成為世界性問題，新能源汽車已成為未來汽車工業發展的主要方向。電機，電池和電機控制技術是新能源汽車的三大核心。電機控制技術的核心就是需要高效電機控制的逆變器技術，高效電機控制的逆變器技術則需要一個功能強大的IGBT模塊和一個與之匹配的DC-Link電容器。如下圖所示：



DC-Link薄膜電容的特點:

a.      容量高,可高達1000μF甚至更高

b.      頻率特性穩定，產品高頻特性好,工作頻率約為10kHz

c.       低ESR(串聯等效電阻)，最小可達0.2-0.5mΩ,甚至更小,通過耐紋波電流能力強

d.      低ESL(串聯等效電感),最低可達＜10nH,減小了在開關頻率下的震蕩效應,因此可忽略掉吸收電容.

e.      產品安全性好，耐過壓能力強,抗浪涌電壓能力大于1.5倍的額定電壓

f.        沒有極性，能承受反向電壓

g.       額定電壓可達800V以上，不需要串聯和平衡電阻

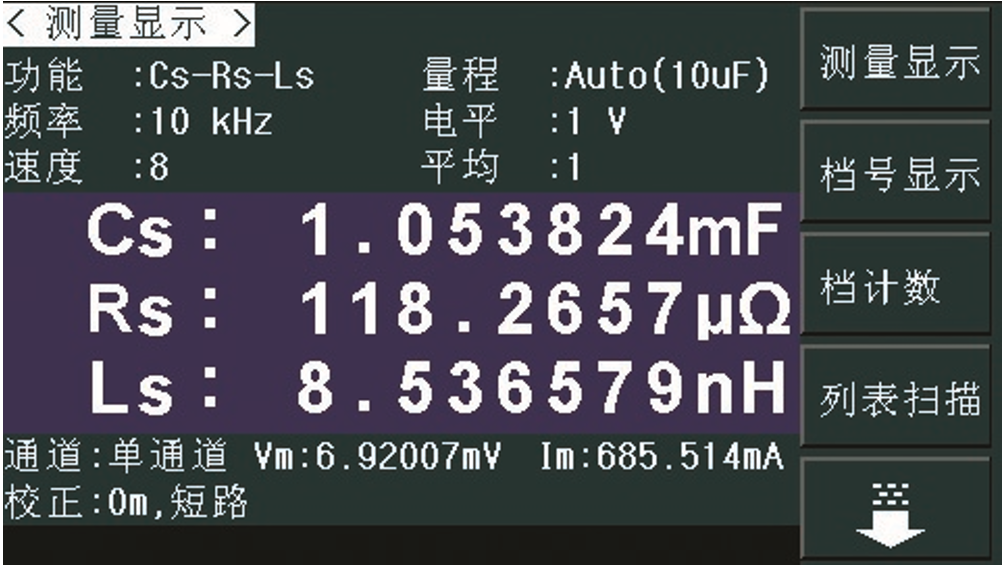

如何正確快速測試DC-Link是一個世界性的難題,TH2638A是同惠在電容測試行業20多年的技術積累的基礎上,創造性的發明了一個頻率下同時測量Cs、ESR和ESL的技術,此技術使得DC-Link電容可以在設定的頻率下穩定測試高達1mF的容量、1μΩ穩定值的ESR、0.01nH穩定值的ESL，完美的解決了這個問題,為廣大DC-Link電容器廠家提供了一個高效,高性價比的完美解決方案.

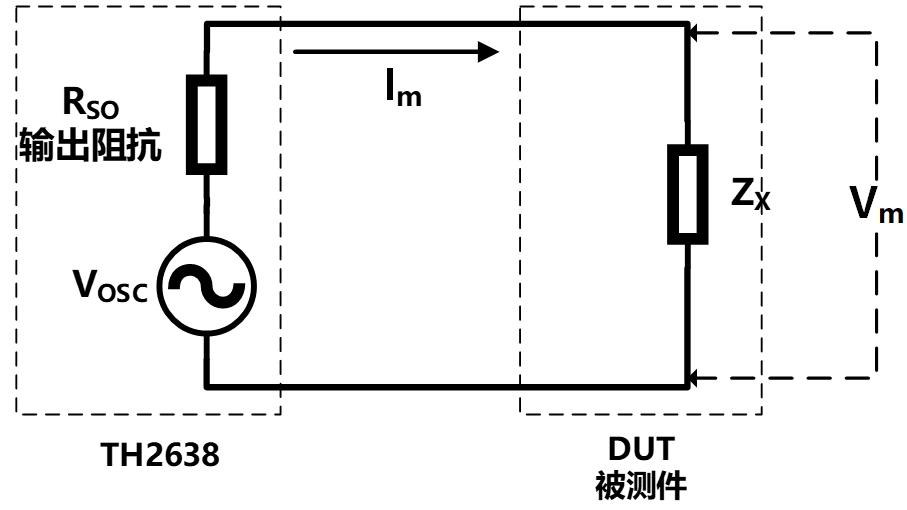

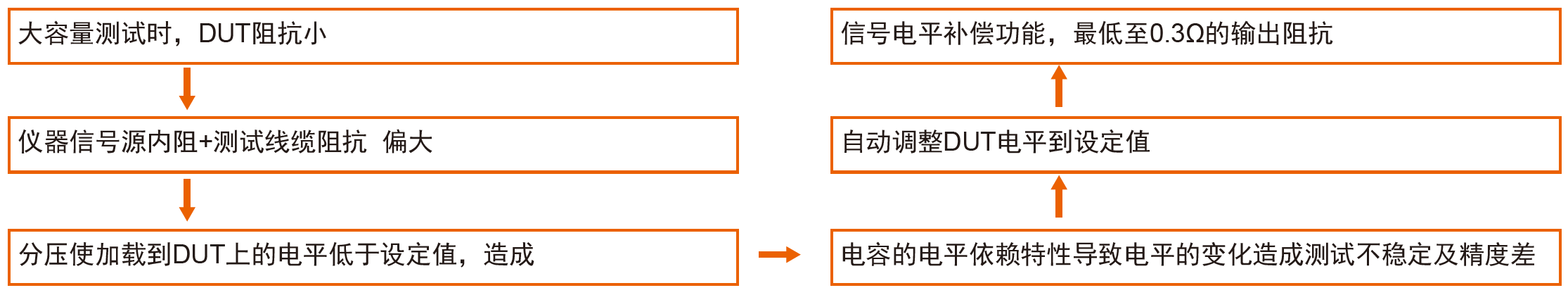

4. 低阻抗測試，信號電平補償功能



低輸出阻抗：最低至0.3Ω的低輸出阻抗，可高速、精確測試大電容甚至是超級電容。

輸出阻抗	100Hz/120Hz	SLC   OFF(≥220μF量程）	1.5Ω
		SLC   ON(≥220μF量程）	0.3Ω
		10nF-100μF量程	10Ω
	1kHz	SLC   OFF(≥22μF量程）	1.5Ω
		SLC   ON(≥220μF量程）	0.3Ω
		220nF-10μF量程	0.3Ω
		100pF-100nF量程	10Ω
	10kHz	≥2.2μF量程	1.5Ω
		100pF-1μF量程	10Ω
	40kHz	所有量程	10Ω
	100kHz	所有量程	10Ω
	1MHz	所有量程	10Ω



5. 接觸檢查功能及同步信號源功能

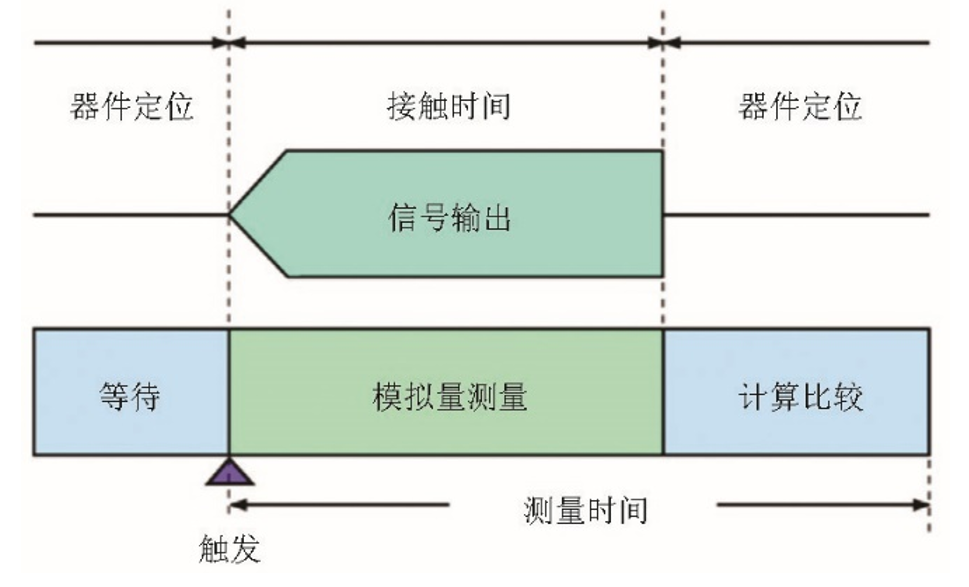

   接觸檢查，無需額外時間，只有在測試時才輸出信號.保證測試數據正確有效及避免長時間接觸造成接觸不良

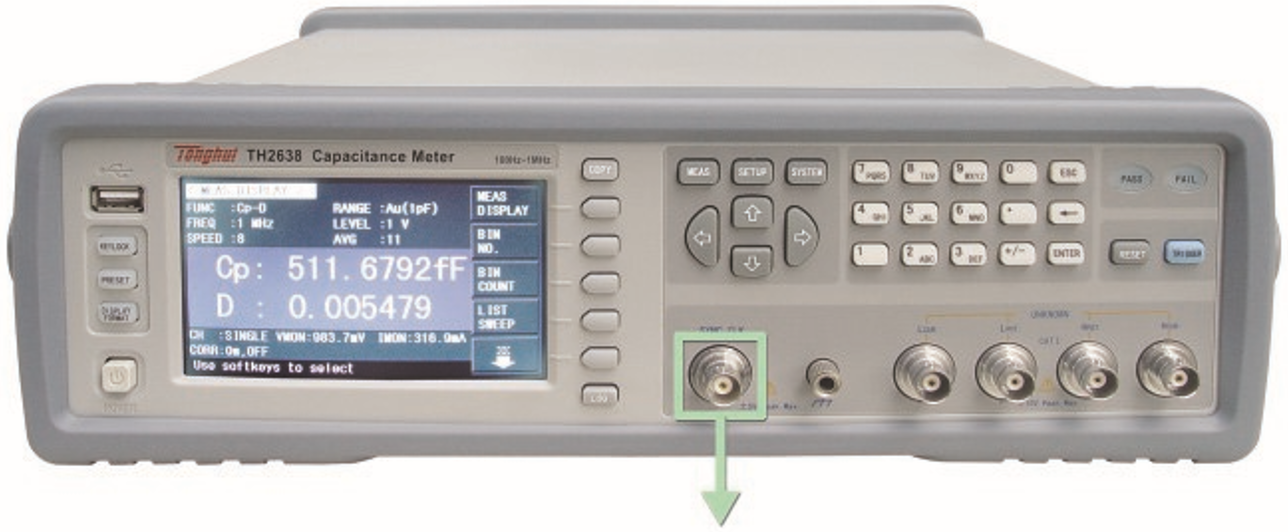

同步信號輸出，保證測試線上多臺同類儀器用同一時基同步測試




6. 頻率偏移設置

   1MHz測試頻率可偏置為：1MHz-2%、-1%、+1%和+2%。

當需將兩臺或多臺電容表集成到一個自動機械手系統(例如陣列式電容器測試系統)、或者同一個工作臺時，用頻率偏移設置功能將多臺儀器設置不同頻率，可有效消除相鄰測量終端之間的相互干擾，及降低測量結果的波動。

7. 掃描儀接口和料箱分類

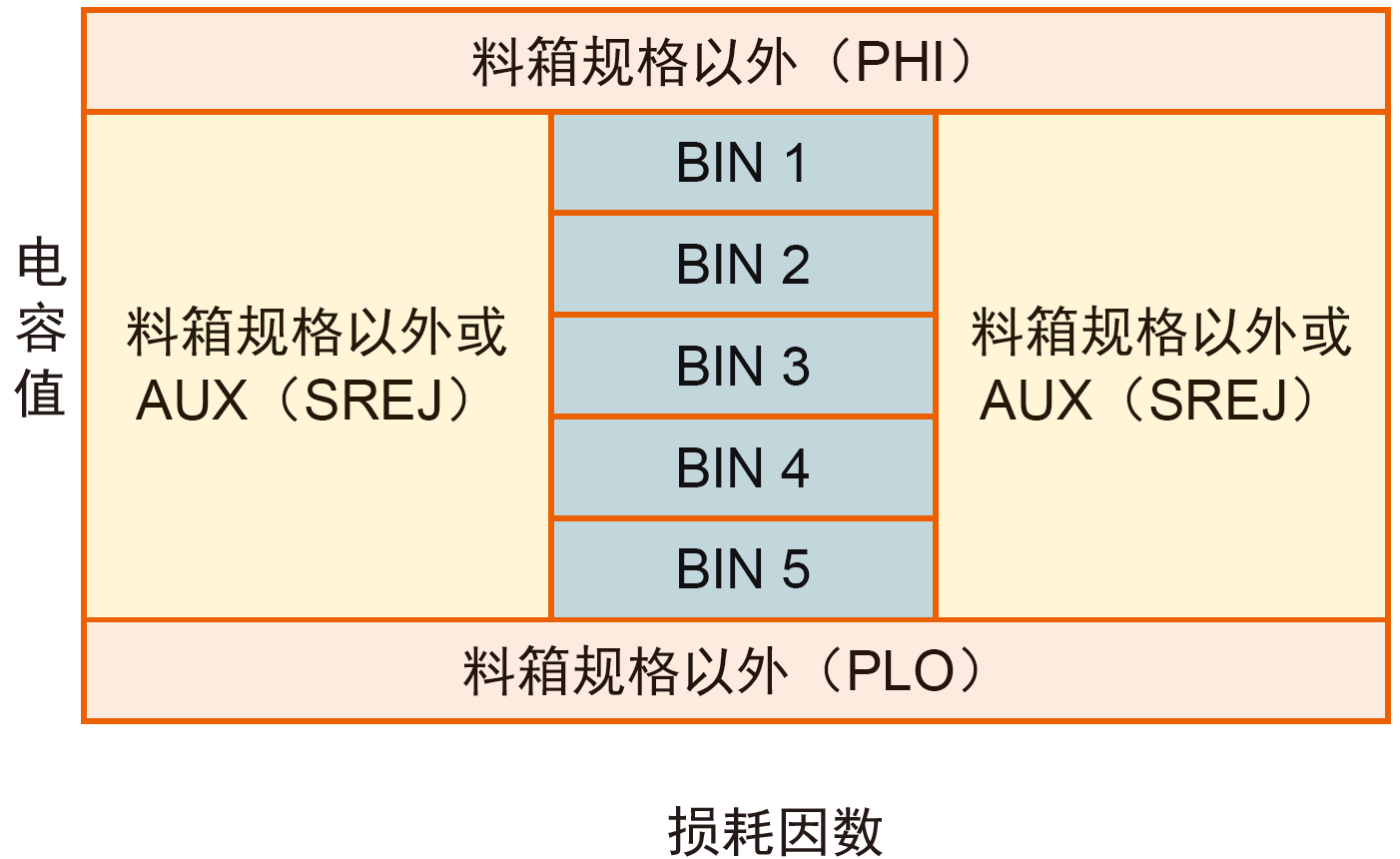

料箱分類：按照產品的質量設置9個料箱根據C-D/Q/R/G的測試結果確定產品

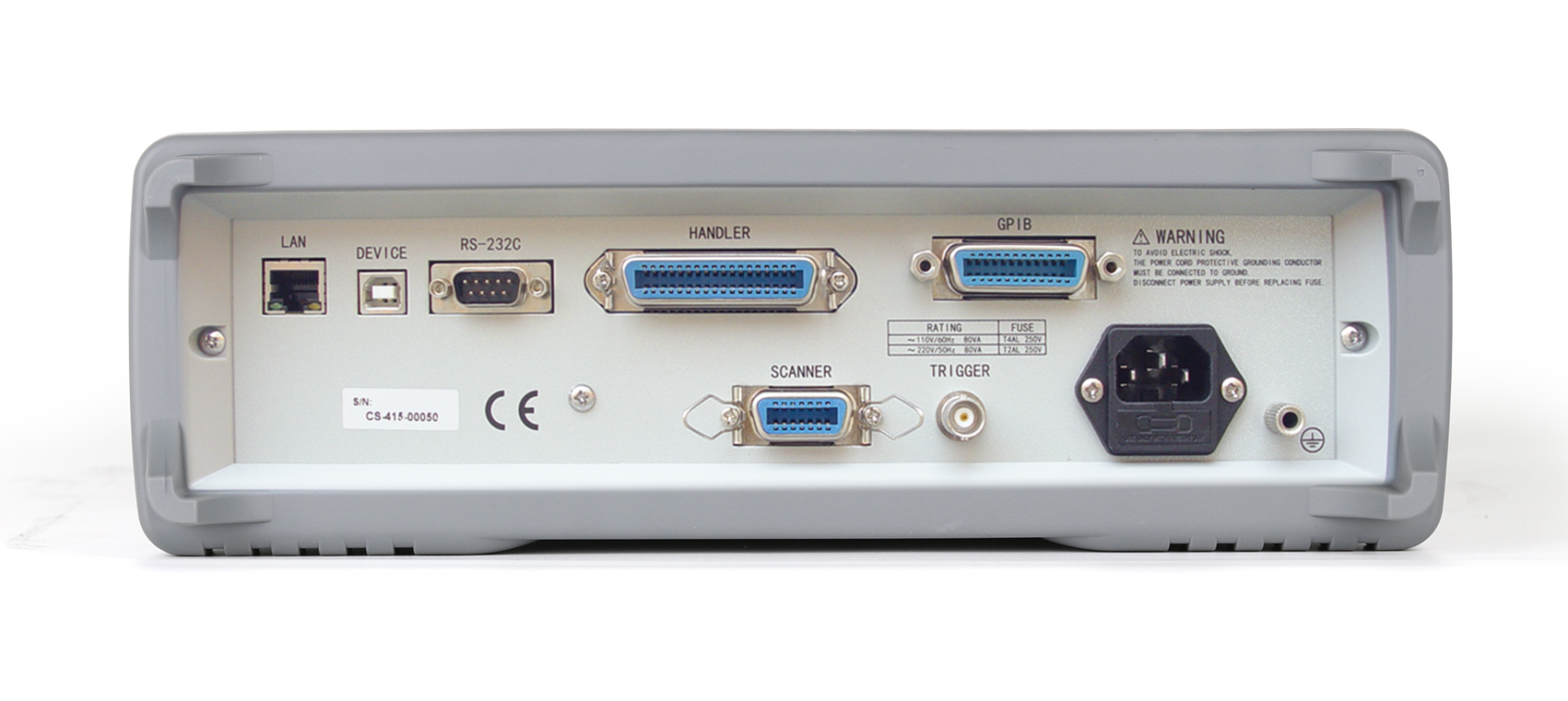

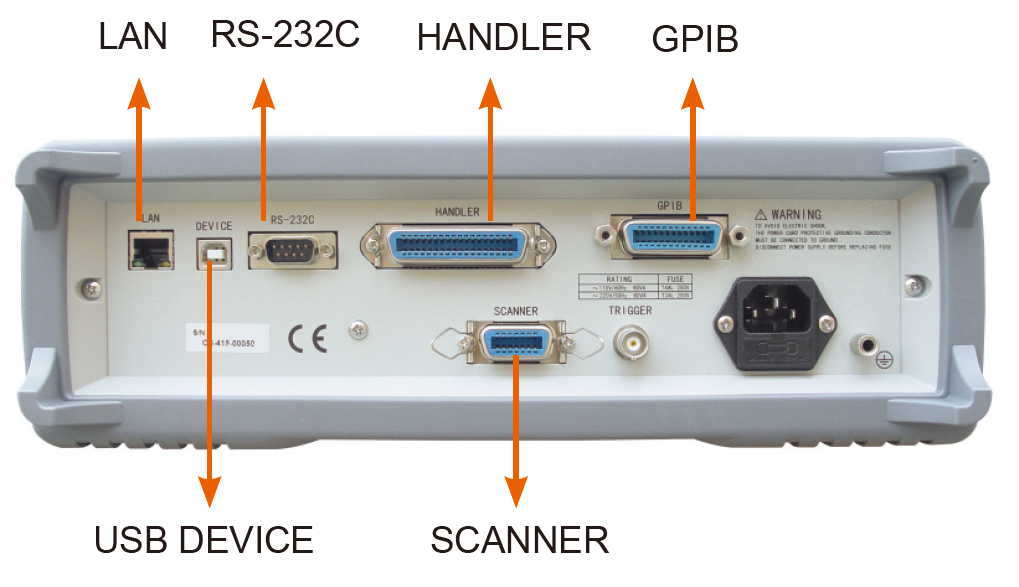

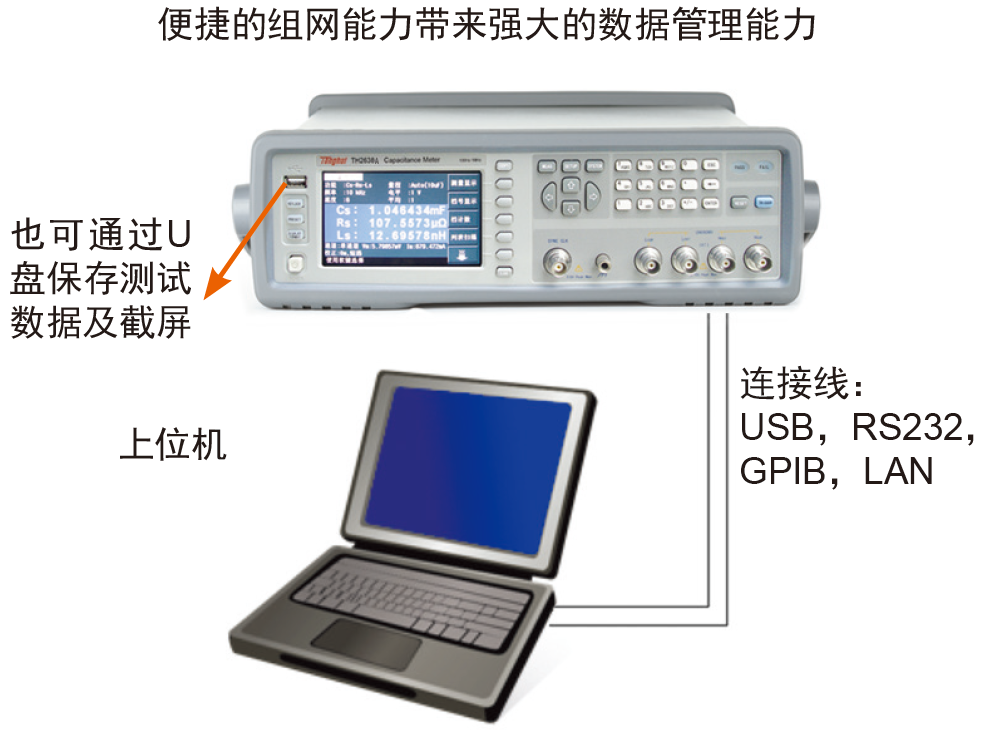

8. 兼容SCPI指令集，豐富的接口

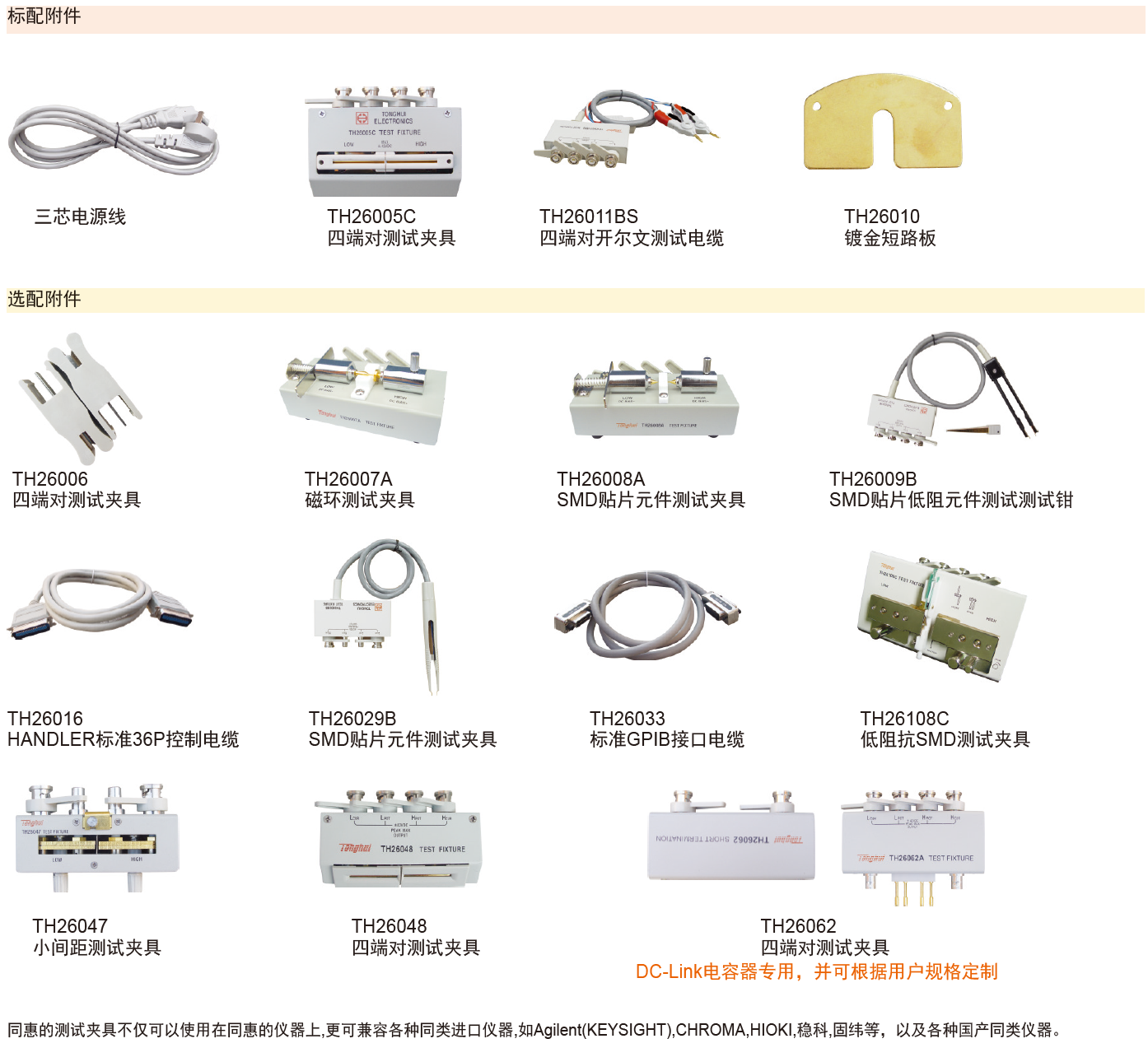

9. 配附件




? 電解電容器高速高精度測試

? DC-Link電容器高速高精度測試

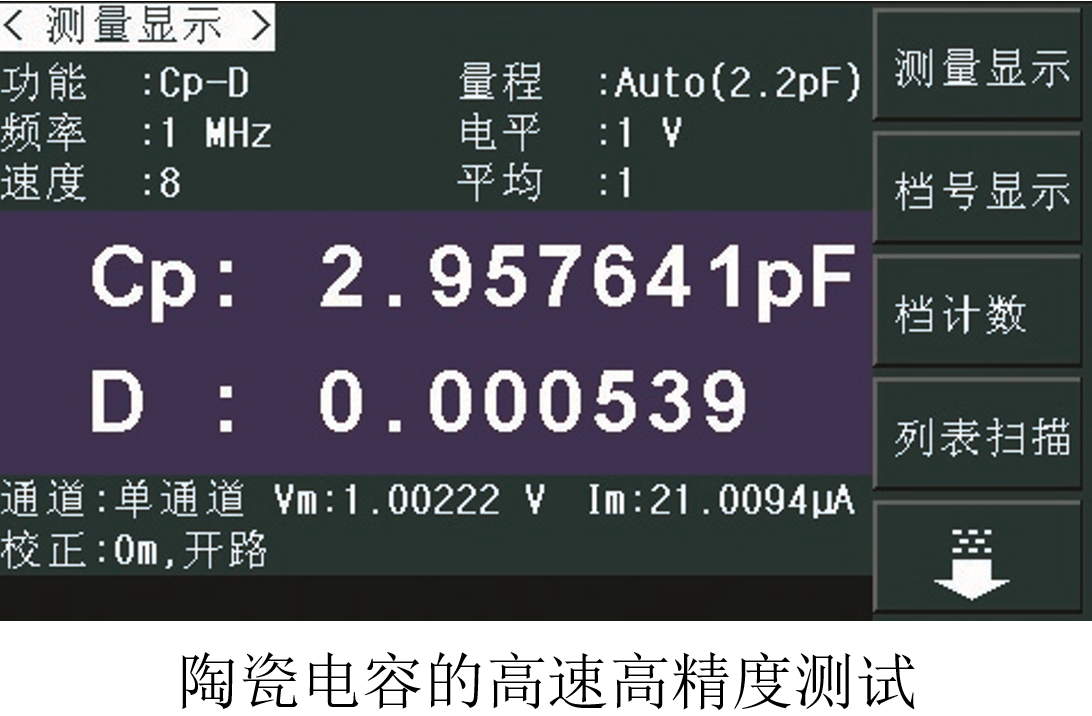

? 陶瓷電容器高速高精度測試

? 薄膜電容器高速高精度測試

? 各種電容器生產線高速測試

? 高速自動化生產線集成測試

? 半導體、器件、材料分布電容測試

? 其他各種電容器......

注：1. 1MHz時包含1MHz±1%，1MHz±2%        2. a：1e-18，E：1e18
