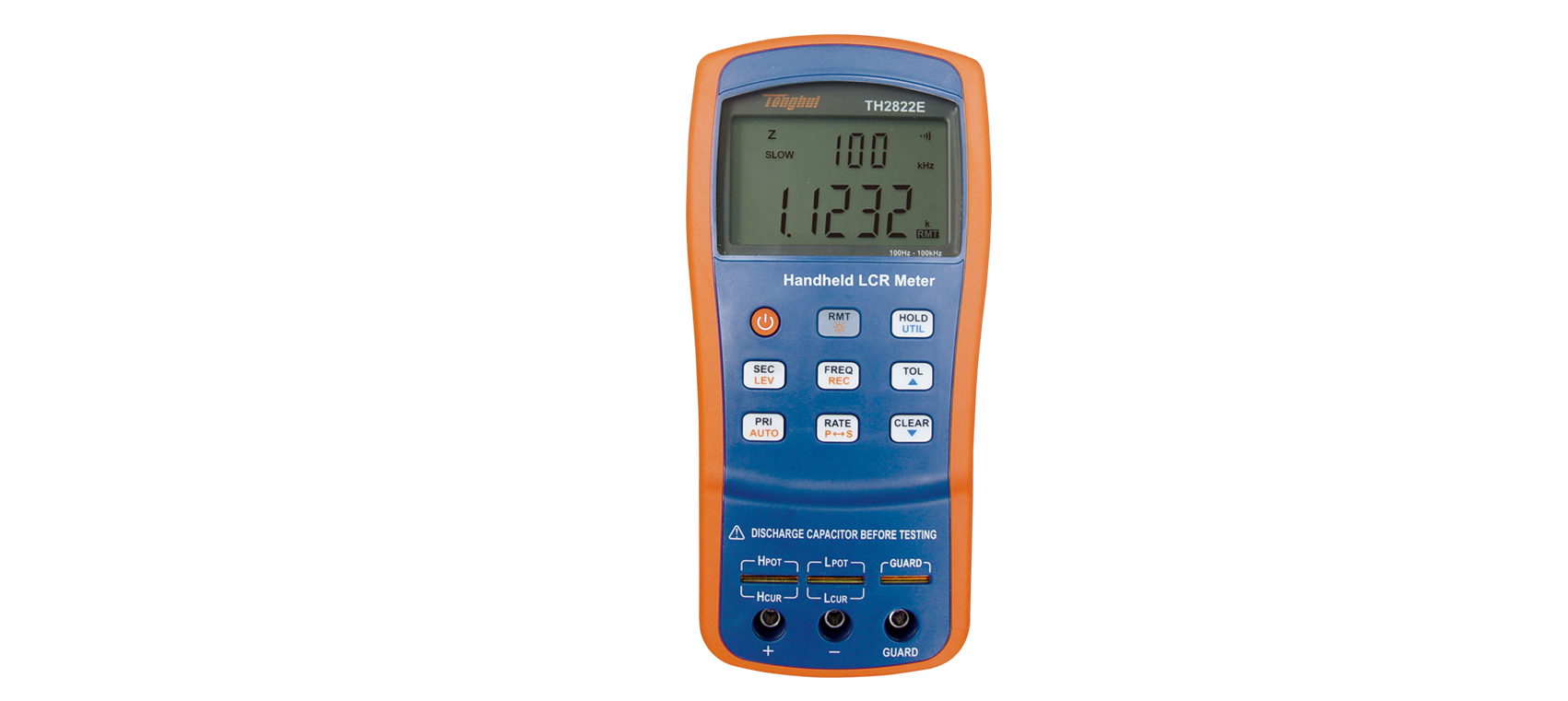

TH2822E 手持式LCR數字電橋(含同惠TH2822手持LCR數字電橋系統軟件V1.0)
■ 100Hz，120Hz，1kHz，10kHz，100kHz 5頻率
■ 基本精度：0.1%
■ 測試速度：最快250ms
■ 輸出阻抗100Ω
■ 測試信號電平可選擇
■ 帶有DCR功能
■ 增強的輸入端沖擊保護能力
■ 主參數最大40000字讀數，D/Q分辨率0.0001
■ 典型25mA電流的超低功耗
■ 智能化的自動LCR選擇功能
■ 交流測試達4次/秒（DCR時3次/秒）的測試速度，快讀的自動量程設計
■ 百分比顯示及1/5/10/20%四級容限比較模式
■ 開關機均可對電池充電
■ 測試端保護功能
■ 數據保持及最大/最小/平均值記錄功能
■ 實時的功能配置選擇與工作狀態保存能力
■ 標配Mini - USB通訊接口，SCPI命令集
■ 可自由下載的FastAccess PC通訊軟件
-
USB
-
同惠電子憑借其領先的阻抗測試技術，推出了業界功能最強、性能足以與臺式儀器媲美的新一代TH2822系列手持LCR數字電橋，該產品是 同惠公司在無源元件測試領域多年不懈努力和探索的結晶。
TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率最高可到100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場所可長時間實現對無 源元件進行精確而便捷的測量。
為應對不同場所的需求，在TH2822D/E上增加了多個信號電平測試，增加了DCR測試功能，測試準確度達0.1%。 TH2822系列提供USB接口通訊能力，可方便的與PC進行數據通訊和遠程控制。為滿足用戶不斷增加對SMD器件的測試需求，用戶還可以選擇TH26009C和TH26029C兩種SMD四段開爾文測試鉗，以平衡性能和價格的不同需求。
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型號 | TH2822E |
功 能 |
|
測試參數 | 主參數: L / C / R / Z / DCR 副參數: D / Q / R / θ / ESR |
等效方式 | 串聯，并聯 |
參數及等效模式 | 手動/自動 |
量程方式 | 自動 |
測試端配置 | 三端、五端 |
測試速度 | 4次/秒，1.5次/秒 |
DCR | 3次/秒 |
校準功能 | 短路、開路 |
容限比較模式 | 1%,5%,10%,20% |
輸入保險絲 | 0.1A / 250V |
通訊接口 | Mini-USB(虛擬串口) |
測 試 信 號 |
|
信號頻率 | 100Hz,120Hz,1kHz,10kHz,100kHz |
測試信號電平 | 0.3Vrms,0.6Vrms,1Vrms |
信號源輸出阻抗 | 100Ω |
顯 示 |
|

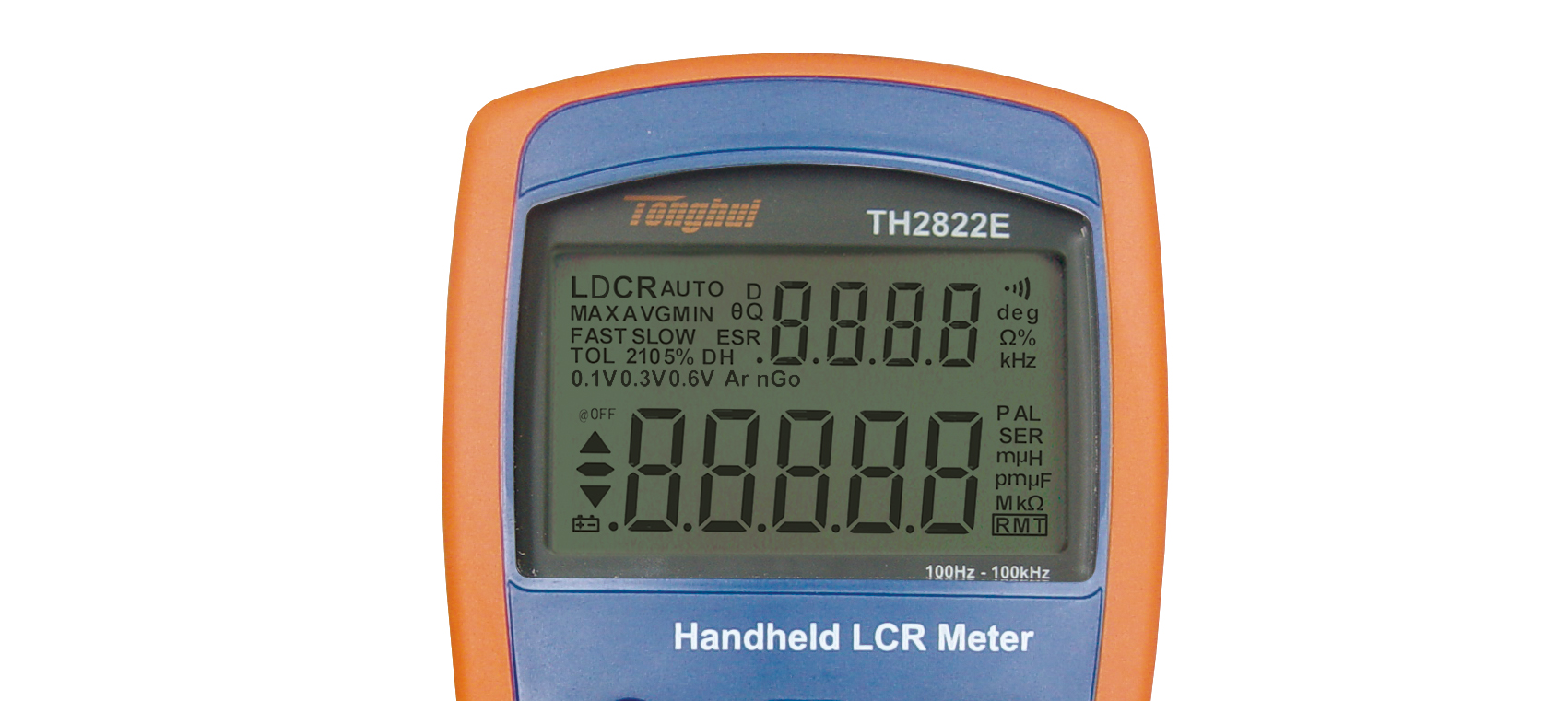

顯示器 | LCD主、副參數雙顯示,帶背光 |
讀數 | 主參數最大讀數40,000字副參數D / Q 最小分辨率: 0.0001 |
最高準確度 | 0.1% |
顯示范圍 |
|
L | 0.00μH-1000.0H |
C | 0.00pF-20.000mF |
Z/R | 0.0000Ω-10.000MΩ |
DCR | 0.0000Ω-20.000MΩ |
ESR | 0.0000Ω-999.9Ω |
D | 0.0000-9.999 |
Q | 0.0000-9999 |
θ | 0.00°-±180.0° |
供電 |
|
電池型號 | TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池 |
AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V(100Ω負載) |
待機（關機）電流 | 11μA |
自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min |
電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
