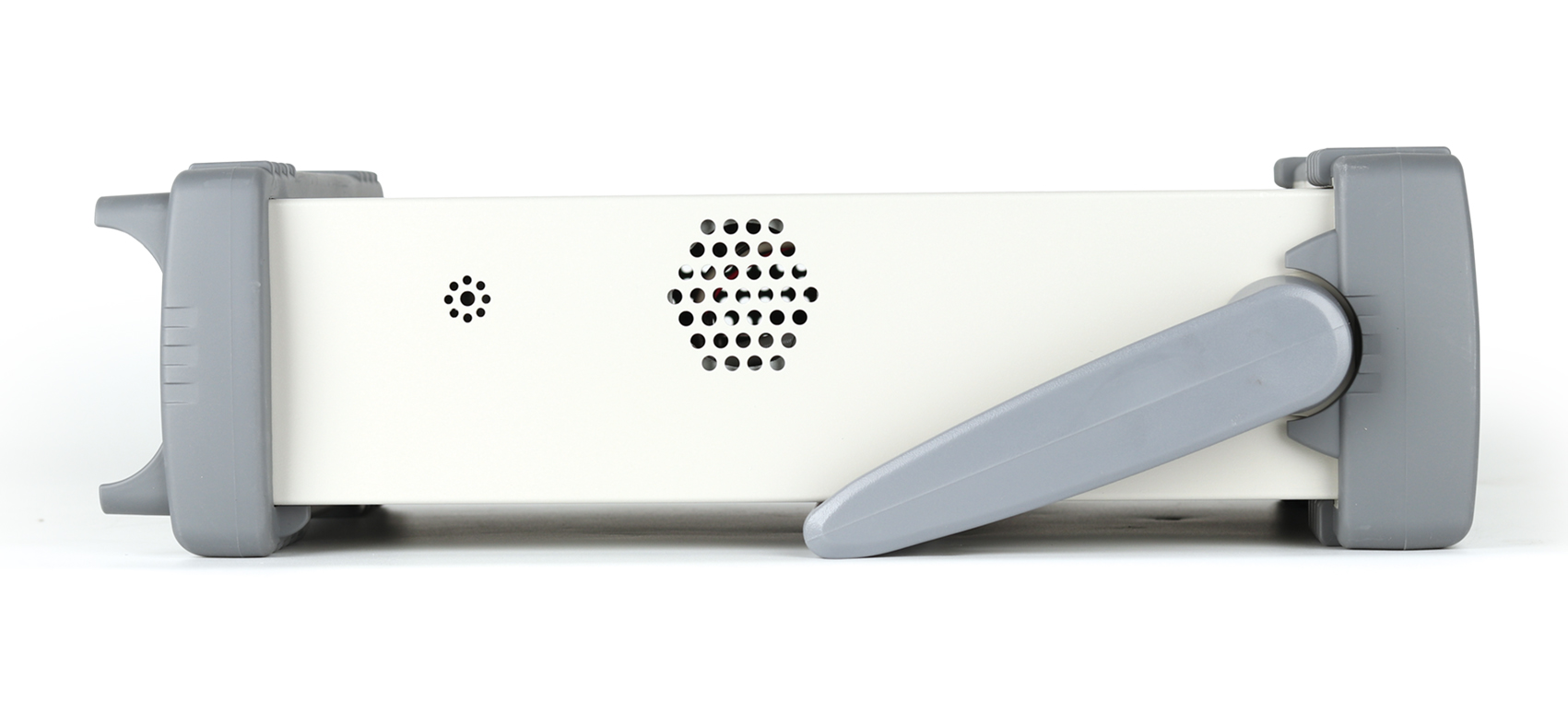

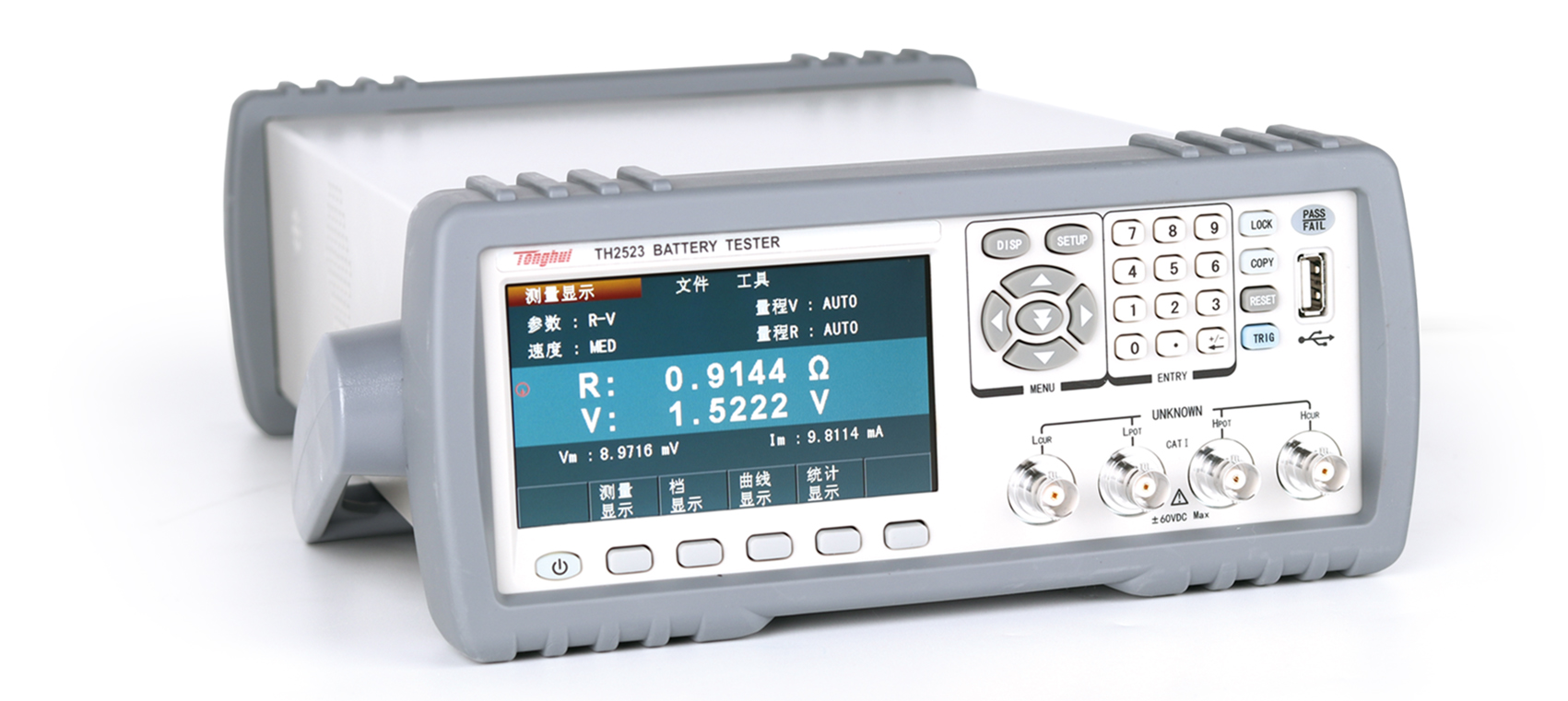

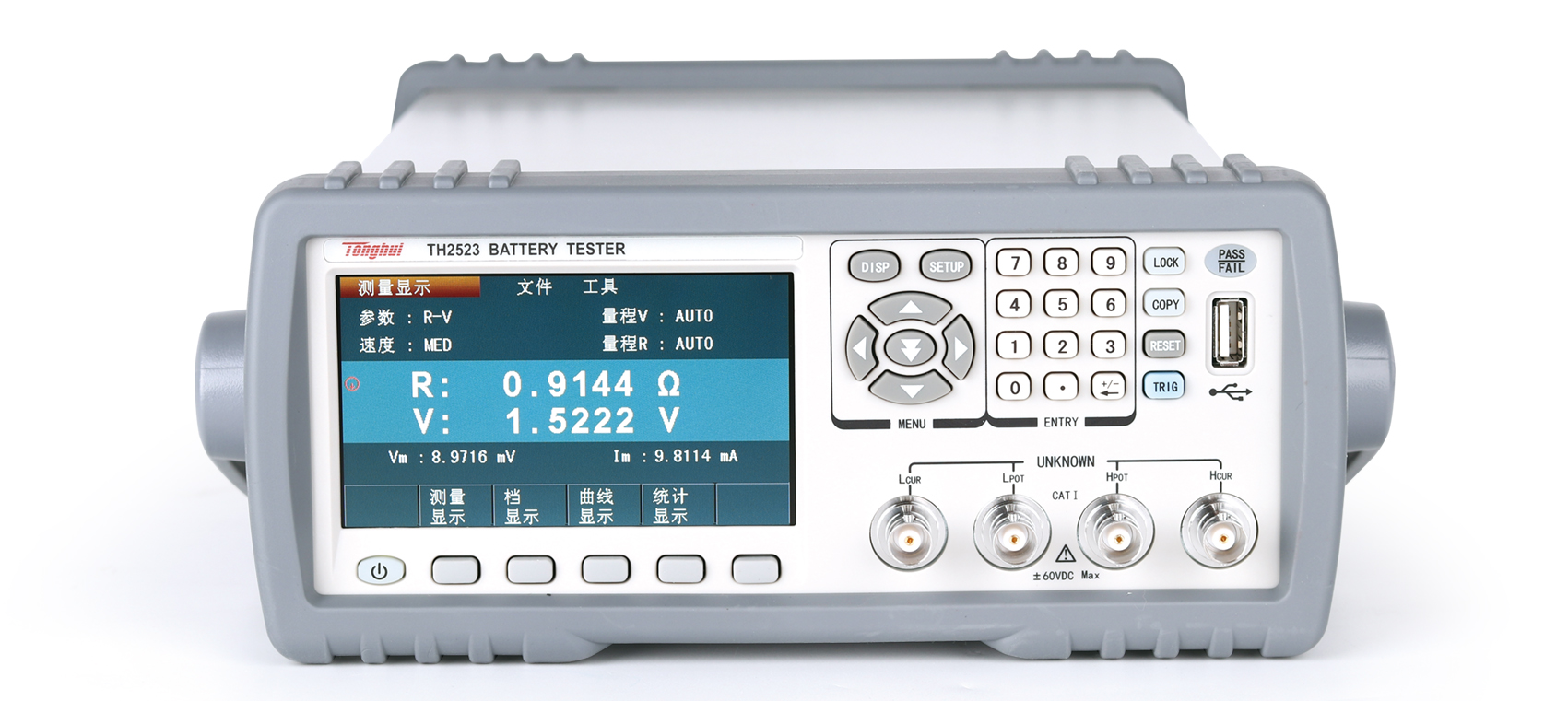

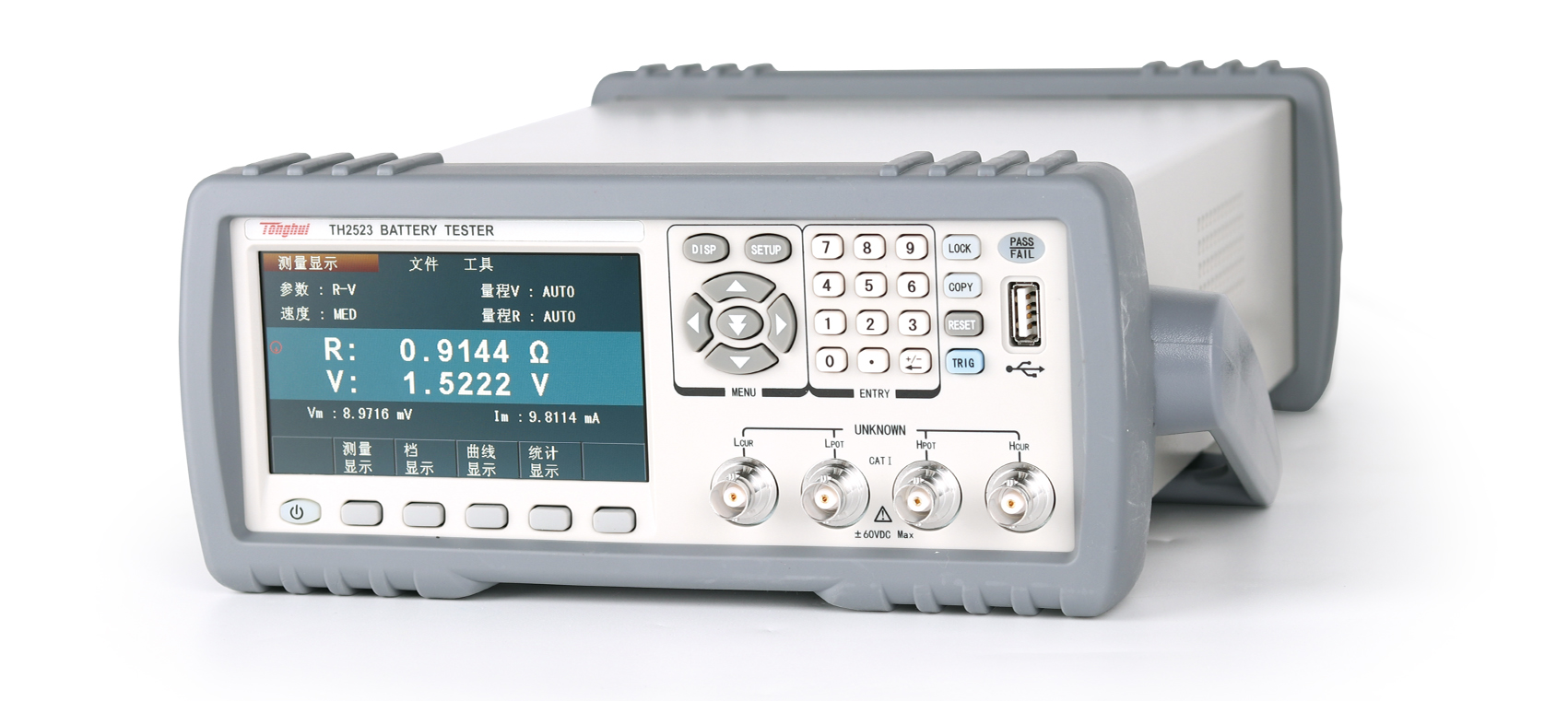

TH2523 交流低電阻測試儀(含同惠TH2523X電池測試儀系統軟件V1.0)
■ 阻抗范圍：1uΩ - 3.5kΩ
■ 阻抗精度：0.1%，阻抗分辨率：1uΩ
■ 最大輸入電壓：65V
■ 電壓精度：0.05%，電壓分辨率：100uV
■ 測試速度：50次/秒
■ 1kHz交流恒流源測試
■ R，V，L，Z，θ等多種測試功能組合
■ 24位色4.3英寸彩色液晶屏，分辨率480×272）
■ 直讀值與百分比誤差顯示
■ V，I測試信號電平監視功能
■ 圖形掃描分析功能，為電池的放電過程分析提供參考
■ 10檔檔比較功能，上超，下超，合格以及訊響功能
■ 統計功能，提供CpK，Cp等統計量
■ 100組儀器文件可供存儲和加載
■ 屏幕信息儲存于U盤
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 腳控開關觸發功能
■ Handler接口用于實現聯機操作
■ RS232、USB HOST、USB Device、GPIB（選件），可方便與 PC 進行數據通訊以及對儀器的遠程控制
-
RS232、USBHOST、USBDEVICE
-
GPIB
隨著消費電子產品的崛起，智能手機、家電、電動汽車和電動車等層出不窮，但這些產品都需要電池才能正常工作，是否能夠快速準確的檢測出電池性能的優劣將會直接影響到產品的性能。
同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了彩色液晶顯示的電池測試儀器---TH2523電池測試儀。其卓越的性能、便捷的操作、精美的外觀足以媲美任何競爭產品。
·采用1kHz頻率的測試恒流源，很好的消除了熱電勢對被測元件接觸的影響而引起的潛在誤差。
·高達300V(TH2523A)最大測試電壓能滿足高壓電池的需求。
·0.1%的基本電阻測量準確度，30mΩ-3000Ω的量程能夠覆蓋到大部分大型的電池組到紐扣電池的電阻測試要求，更能滿足一些趨向大型化、低阻化的鋰電池。
·最快測試速度更是能達到20ms/次左右。
·能夠滿足一般元件的交流低電阻測量要求。
·TH2523提供了幾乎所有主流的接口功能，可方便的與PC進行數據通訊和遠程控制。
■ 用于紐扣電池及其電池組等的快速測量
■ 用于智能手機、家用電器、電動 汽車以及電動自行車等的電池測量
■ 用于高電壓電池的測量
■ 用于早期電池開發研究的測量
■ 各種接觸電阻的測量
■ 各種電池的劣化情況 測定及壽命評估
■ UPS在線檢測
■ 超級電容等效電阻 (ESR)的測量
型號 | TH2523 | TH2523A | |
顯示 | 顯示器 | 4.3英寸480x272 24位色TFT顯示器 | |
顯示位數 | R:慢速 5位，最大顯示數字 35000；快速，最大顯示數字3500 V:慢速5位(TH2523A:4位)，最大顯示數字35000；快速，最大顯示數字3500 | ||
測量參數 | R,V,R-V,Z-θ°,Z-θr, L-Q,L-R,R-X,R-Q | ||
基本準確度 | R:0.1%，V:0.05% | ||
測試信號源 | 頻率 | 1kHz ±0.2Hz 正弦波 | |
恒定電流 | 100mA/10mA/1mA/100uA/10uA | ||
測量顯示范圍 | 電阻R/阻抗Z/電抗X | 1uΩ—3.5kΩ | |
直流電壓V | 100uV—65V | 100uV—350V | |
電感L | 0.2nH-1H | ||
品質因數Q | 0.001—9999.9 | ||
相位角θd(deg) | -179.99—179.99 | ||
相位角θd(rad) | -3.1416—3.1416 | ||
數學運算 | 直讀，ΔABS, Δ% | ||
量程 | 交流電阻R | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ | |
直流電壓V | 6V/60V | 30V/300V | |
最大輸入電壓 | 65V | 350V | |
測試速度(次/秒) | FAST： 約50次/秒； MED： 約10次/秒 ； SLOW1：約5次/秒； SLOW2：約3次/秒 | ||
比較器 | 10檔，通過檔的分選確定產品的等級及訊響功能 | ||
量程方式 | 自動、保持 | ||
觸發方式 | 內部、手動、外部、總線 | ||
操作方式 | 測試線接觸故障檢查；被測件電流/電壓監視；REL偏差扣除；短路清“0”； 1-255次平均；測量延遲的設定；被測件的圖形分析掃描； USB存儲功能；多大100組設定文件的存儲/加載；最高30000 個測試數據的統計功能等。 | ||

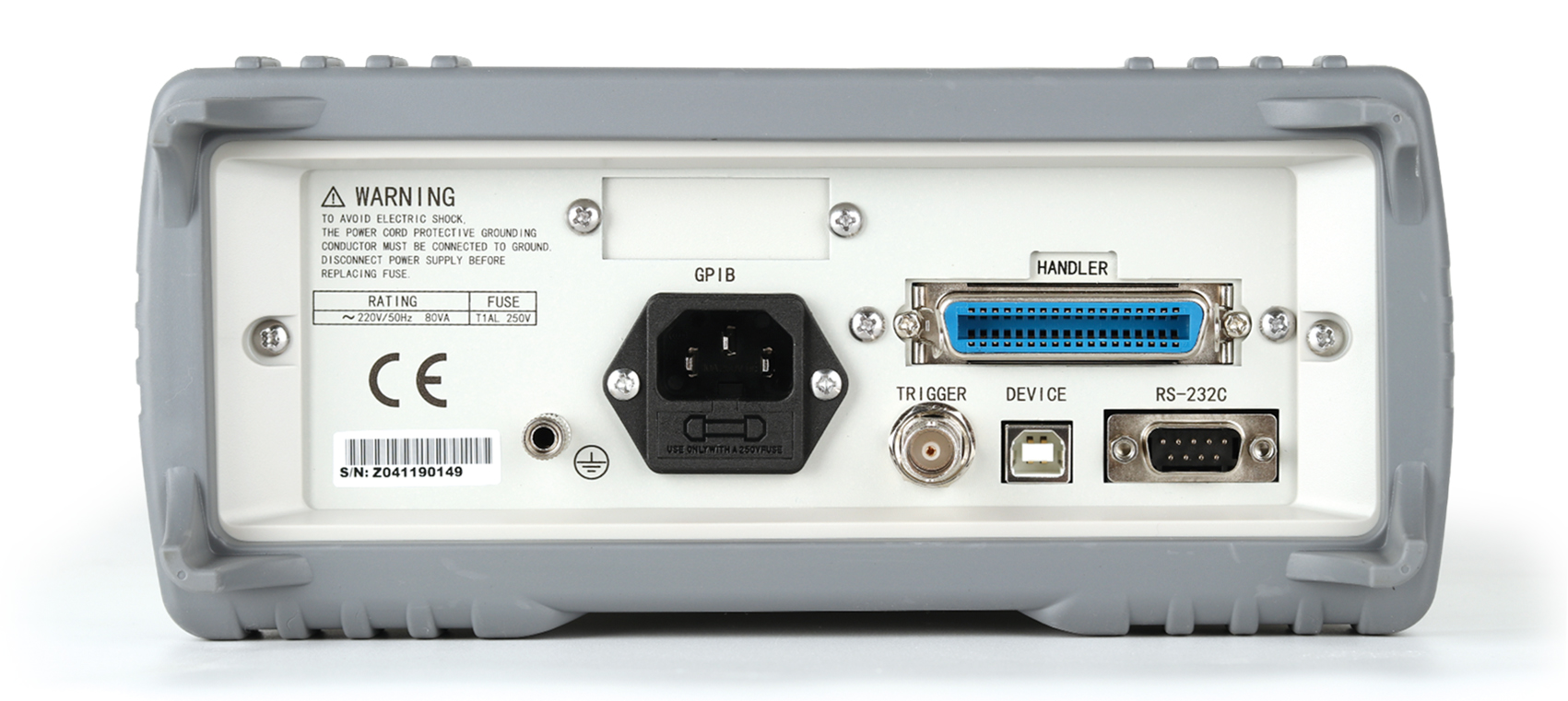

接口 | Handler、RS232、USB DEVICE、GPIB（選配）、USB HOST | ||
通用技術參數 | |||
工作環境 | 溫度 | 0℃ -40℃ | |
濕度 | ≤90%RH | ||
電源要求 | 電壓 | 100V-120V , 198V-242V | |
頻率 | 47Hz - 63Hz | ||
功耗 | 最大15AV | ||
上架體積 | 215(W)×87(H)×335(D) | ||
外型體積 | 235(W)×105(H)×360(D) | ||
重量 | 約3.6k | ||
