TH6202 雙范圍可編程線性直流電源
■ 額定輸出：范圍1：0-32V/0-3A (96W)
范圍2：0-15V/0-6A (90W)
■ 線性設計，雙范圍輸出
■ 高精度、高穩定性、低紋波、低噪聲
■ 1/2 2U超小體積，前后面板輸出與采樣端
■ 清新簡潔系統設置、中英文操作界面
■ 24位色4.3寸 TFT LCD，分辨率：480x272
■ 強大編程能力，100組設置狀態記憶保存和調用
■ 10個觸發文件，每個文件100個測試序列，編程循環輸出
■ 定時輸出：時間(0.1-99999.9s)
■ 旋鈕和數字鍵盤設置電壓、電流、輸出時間
■ 面板功能按鍵背光顯示
■ 遠端測量功能，補償線上壓降
■ 輸出控制開關
■ 拷屏功能
■ 過電壓、過電流保護
■ 智能溫控風扇
■ 支持標準SCPI和MODBUS通訊協議
■ 通過計算機進行軟件監控
■ 通過U盤升級儀器固件
-
RS232、USBHOST、USBDEVICE
-
GPIB
TH6200系列雙范圍可編程直流電源涵蓋了五個型號（80W-216W），每臺電源都具有雙電壓、雙電流輸出范圍的功能，實現一臺單機可當作兩臺不同的單機使用。
TH6200系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的卓越性能。全系列采用4.3寸TFT LED顯示屏，所有設置與輸出參數同屏顯示，使用起來更加直觀。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入?yún)?shù)，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。
TH6200系列還具有強大的可編輯能力。儀器可保存10個測試文件，每個測試文件可編輯100個測試步驟，當需要時可一鍵調取，并且支持測試文件循環輸出。

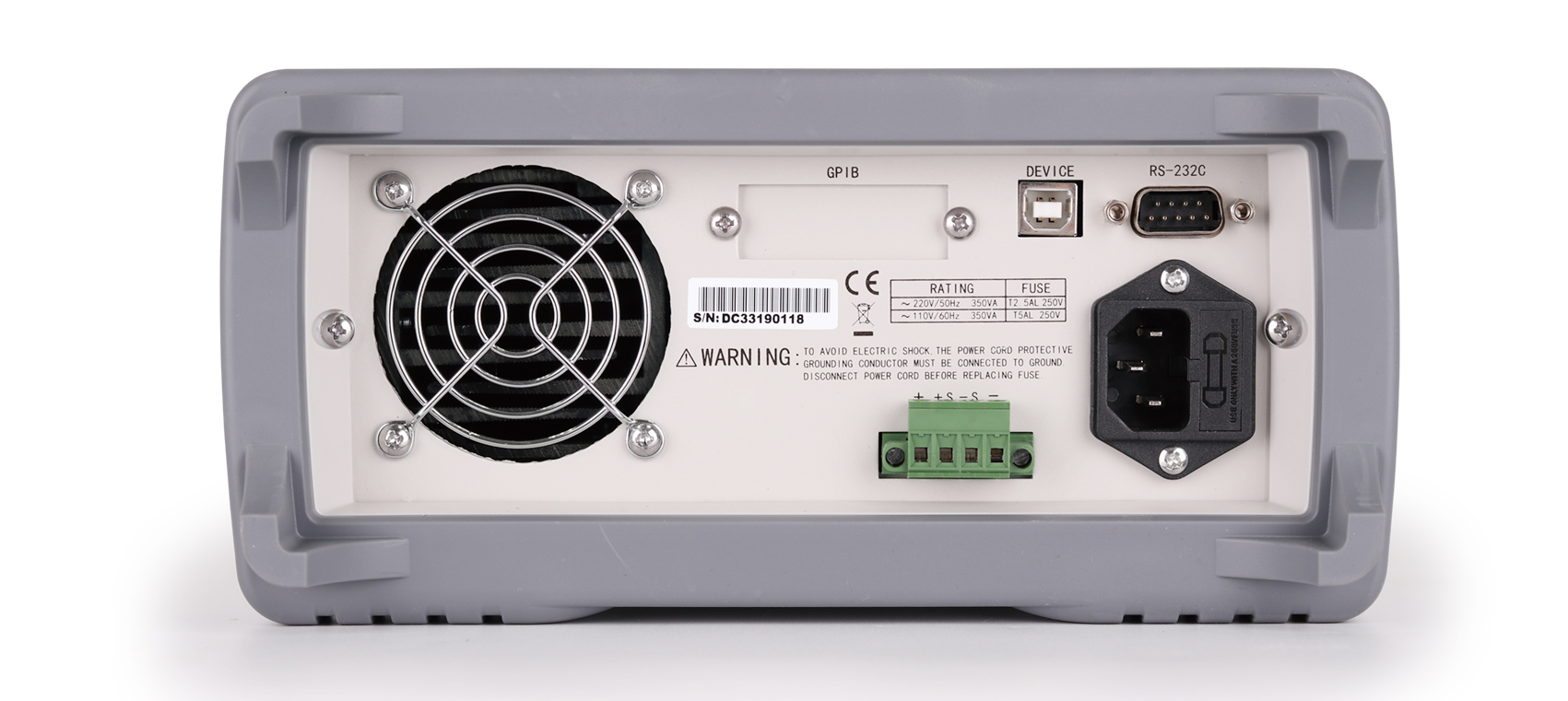

TH6200系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6200系列電源可以方便地集成在標準機柜里面。
功能特點
A. 雙范圍輸出
TH6200系列電源具有兩個電壓、電流輸出范圍，客戶可根據實際需求選擇高電壓輸出或者高電流輸出。
B. 便于自動化集成
TH6200系列電源前后面板都可以輸出，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。
D. 人性化設計
TH6200全系列配備4.3寸TFT LCD顯示屏，所有設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于參數設置區域配備了電壓、電流、時間快速設置按鈕，使用起來更加方便、直觀。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不精確問題，輸出切斷開關可有效保護被測件和儀器本身。
E.強大的編輯能力
儀器回調列表中可儲存100組狀態數據，每組數據可設置電壓值、電流值、過保電壓和過保電流，需要時可在回調列表中直接調用（如圖E-1）。儀器還設計了10個觸發文件的快速調用功能（如圖E-2），每個觸發文件包含100個觸發步驟(如圖E-3)。每個觸發步驟可編輯輸出電壓、輸出電流、輸出時間，每個測試文件可編輯循環輸出的次數。當收到觸發信號時，電源按照測試文件的順序執行輸出任務,并且在<觸發輸出>頁面顯示輸出狀態（如圖E-4）。
F. 數據記錄功能
TH6200還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型號 | TH6201 | TH6202 | TH6203 | TH6212 | TH6213 | |||||||
額定輸出(0℃-40℃) | 通道/范圍 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | |
電壓 | 0-20V | 0-8V | 0-32V | 0-15V | 0-72V | 0-32V | 0-32V | 0-15V | 0-72V | 0-32V | ||
電流 | 0-5A | 0-10A | 0-3A | 0-6A | 0-1.5A | 0-3A | 0-6A | 0-12A | 0-3A | 0-6A | ||
功率 | 100W | 80W | 96W | 90W | 108W | 96W | 192W | 180W | 216W | 192W | ||
負載調整率±(% 輸出＋偏置) | 電壓 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
電流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
電源調整率±(% 輸出＋偏置) | 電壓 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
電流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
編程分辨率 | 電壓 | 1mV | ||||||||||
電流 | 0.1mA | |||||||||||
回讀分辨率 | 電壓 | 1mV | ||||||||||
電流 | 0.1mA | |||||||||||
年精度(25℃± 5℃）±(% 讀數＋偏置) | 編程 | 電壓 | ≤0.04% + 8mV | |||||||||
電流 | ≤0.1% + 5mA | |||||||||||
回讀 | 電壓 | ≤0.04% + 8mV | ||||||||||
電流 | ≤0.1% + 5mA | |||||||||||
紋波和噪聲(20Hz-20MHz) | 差模電壓 | ≤3mVp-p/1mVrms | ≤3.5mVp-p/1mVrms | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||||
差模電流 | ＜9mArms | ＜7mArms | ＜6mArms | ≤0mArms | ≤8mArms | |||||||
共模電流 | <1.5μArms | |||||||||||
瞬態響應 | ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間) | ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到120mV內的時間) | ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間) | |||||||||
上升時間 (10% — 90%) | ＜90ms | ＜120ms | ＜180ms | |||||||||
下降時間 (90% — 10%) | ＜150ms | ＜200ms | ＜250ms | ＜350ms |
| |||||||
串并聯設定值精度 | 電壓 | ------ | ||||||||||
電流 | ------ | |||||||||||
計時器 | 0.1～99999.9秒 | |||||||||||
存儲 | 10組觸發輸出,每組100個步驟；100組設定記憶 | |||||||||||
