TH2281B 超高頻數字毫伏/功率表
■ 測量頻率范圍：9kHz-3000MHz(同軸檢波器)
9kHz-1200MHz（探頭）
■ 測量電壓范圍：1mV-10V
■ 測量功率范圍：-47dBm-33dBm、20nW-2W(50Ω負載)
■ 優良的頻率響應和電壓駐波系數（VSWR）
■ 測量顯示功能：4?位雙讀數的清晰VFD顯示
主顯示一種讀數，副顯示可滾動調出其他讀數
絕對值：mV、V、W、dB、dBV、dBmV、dBμV、Vp-p
相對值：dB、%、Max/Min、Comp
■ 自動量程和手動量程轉換功能。
■ 具有自動調零功能。

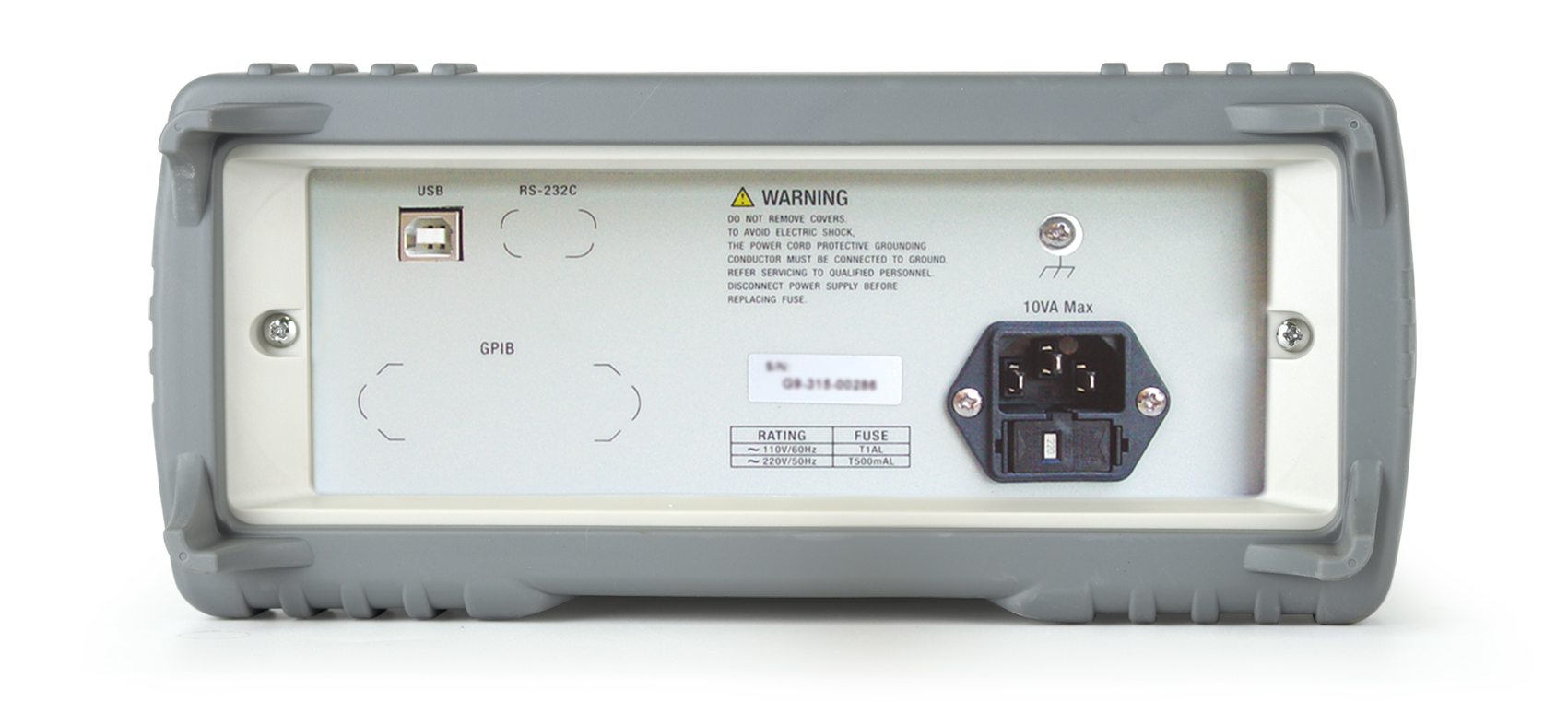

■ 標配USB_DEV接口，選配GPIB與RS232C接口
■ 軟件菜單設置：測量dB、%、Max/Min、Comp參考值設置
接口功能設置：GPIB、RS232C
■ TH2281系列超高頻數字毫伏/功率表，其測試頻率范圍覆蓋了9kHz~3GHz，從而填補了電壓測量中低頻段至微波段測量全范圍覆蓋的空白。其裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門不可缺少的工具，因而在工廠、研究部門、部隊和學校都有廣泛的應用。
型號 | TH2281B |
輸入配置 | 射頻探頭，50Ω同軸三通，NJ型50Ω標準負載（一個） |
接口 | 標配USB_DEV接口，選配GPIB與RS232C接口 |
基本準確度 | 讀數值的±2% |
輸入阻抗 | 低頻時探頭輸入阻抗≥100kΩ，插入50Ω負載同軸三通測量電壓和功率。 |
測量電壓和功率量程 | 3.8mV、 38mV、 380mV、3.8V、10V |
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm | |
過載電壓 | AC≤15Vrms DC≤50V |
頻率響應誤差 | 9kHz-200MHz ±( 讀數值的4%+滿量程的0.5%)200MHz-800MHz ±( 讀數值的8%+滿量程的0.5%)800MHz-1000MHz ±( 讀數值的10%+滿量程的0.5%)1000MHz-1200MHz ±( 讀數值的12%+滿量程的0.5%) |
駐波系數（VSWR） | 9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44 |
