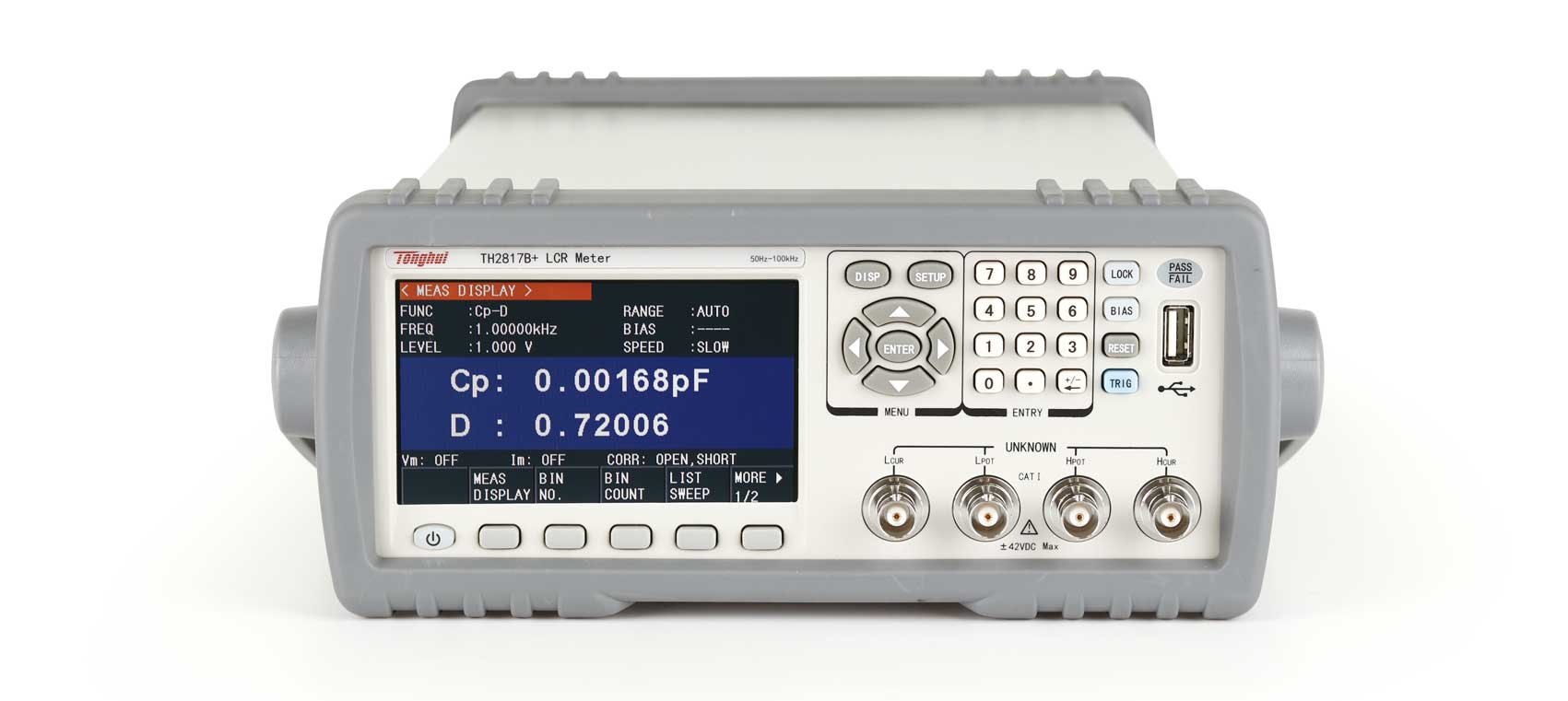

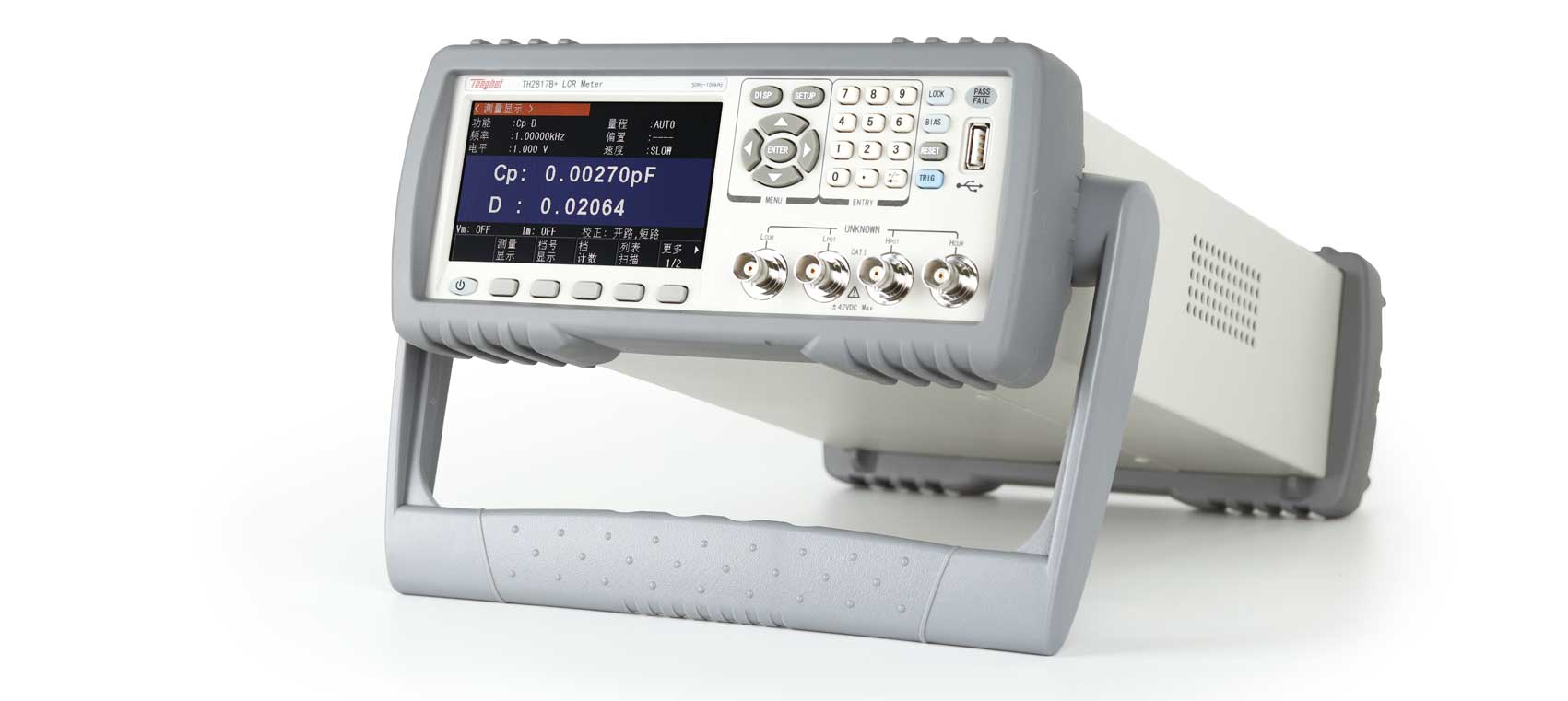

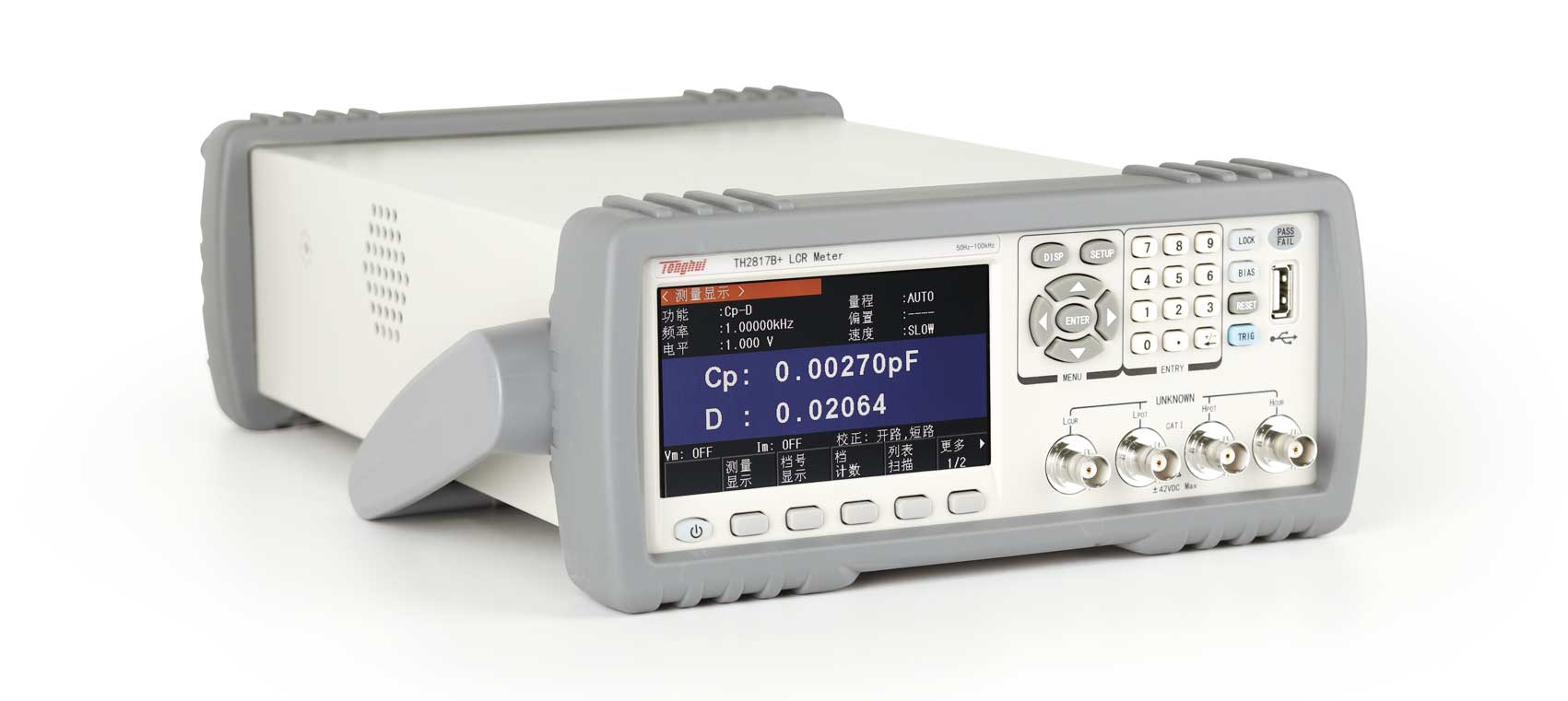

TH2817B+ 緊湊型LCR數字電橋
■ 測試頻率：50Hz-100kHz，11個典型測試頻率
■ 基本精度：0.1%
■ 測試速度：最快19ms，支持低頻高速:TX4+3ms
■ 10檔分選，前面板LED顯示
■ 100組LCRZ儀器設定文件
■ 軟電源開關
■ 支持110V/220V兩種電源電壓
■ 10點列表掃描,支持多頻測試分選
■ 超低信號源輸出失調 (<100μV），滿足大電感共模扼流圈、電感測試需求
■ 超強抗沖擊保護能力
■ 開機狀態鎖按鍵
■ 空夾具判斷
■ 數據記錄功能
■ 截屏功能、接口功能、時序、觸發延時等更完整
■ 4.3寸TFT液晶顯示
■ 6位讀數分辨率
■ 中英文可選操作界面
-
RS232、USBHOST、USBDEVICE、HANDLER
-
RS485
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組
■ 其他元件：
印制電路板、繼電器、開關、電纜、電池等的阻抗評估 件和網絡元件等的阻抗參數評估
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型號 | TH2810B+ | TH2817B+ | ||
顯示器 | 4.3寸TFT LCD | |||
讀數 | 6位讀數分辨率 | |||
測試參數 | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% | |||
基本準確度 | 0.1% | |||
等效方式 | 串聯,并聯 | |||
量程方式 | 自動,保持 | |||
觸發方式 | 內部,外部,手動,總線 | 內部,外部,手動 | ||
測量速度 | 快速:19ms，中速:83ms，慢速:333ms | |||
清零功能 | 開路，短路，負載 | |||
測試端配置 | 5端 | |||
測試信號頻率 | 100Hz,120Hz,1kHz,10kHz | 50Hz,60Hz,100Hz,120Hz, 1kHz,10kHz,16kHz,20kHz,40kHz,50kHz,100kHz | ||
輸出阻抗 | 10 Ω 、100 Ω | |||
AC測試信號電平 | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms | |||
LCR參數顯示范圍 | |Z|,R,X | 0.00001Ω - 99.9999MΩ | ||
C | 0.00001pF - 9.99999F | |||
L | 0.00001uH - 99.9999KH | |||
D | 0.00001 - 9.99999 | |||
Q | 0.00001 - 99999.9 | |||
△% | -999.999% - 999.999% | |||
θr | -3.14159 - 3.14159 | |||
θd | -179.999 - 179.999 | |||
平均次數 | 1-255 | |||
數學運算 | 直讀，△ABS，△% | |||
觸發延時 | 0 - 60.000s，1ms步進 | |||
步進延時 | 0 - 60.000s，1ms步進 | |||
列表掃描 | 10點列表掃描每掃描點可單獨分選可對頻率，AC電壓進行掃描測試 | |||
比較器功能 | 10檔分選，BIN1-BIN9,NG,AUX | |||
檔計數功能 | ||||
PASS，FALL前面板LED顯示 | ||||
內部非易失性存儲器 | 40組LCRZ儀器設定文件 | |||
外部USB存儲器 | 儀器設定文件，CSV數據文件 | |||

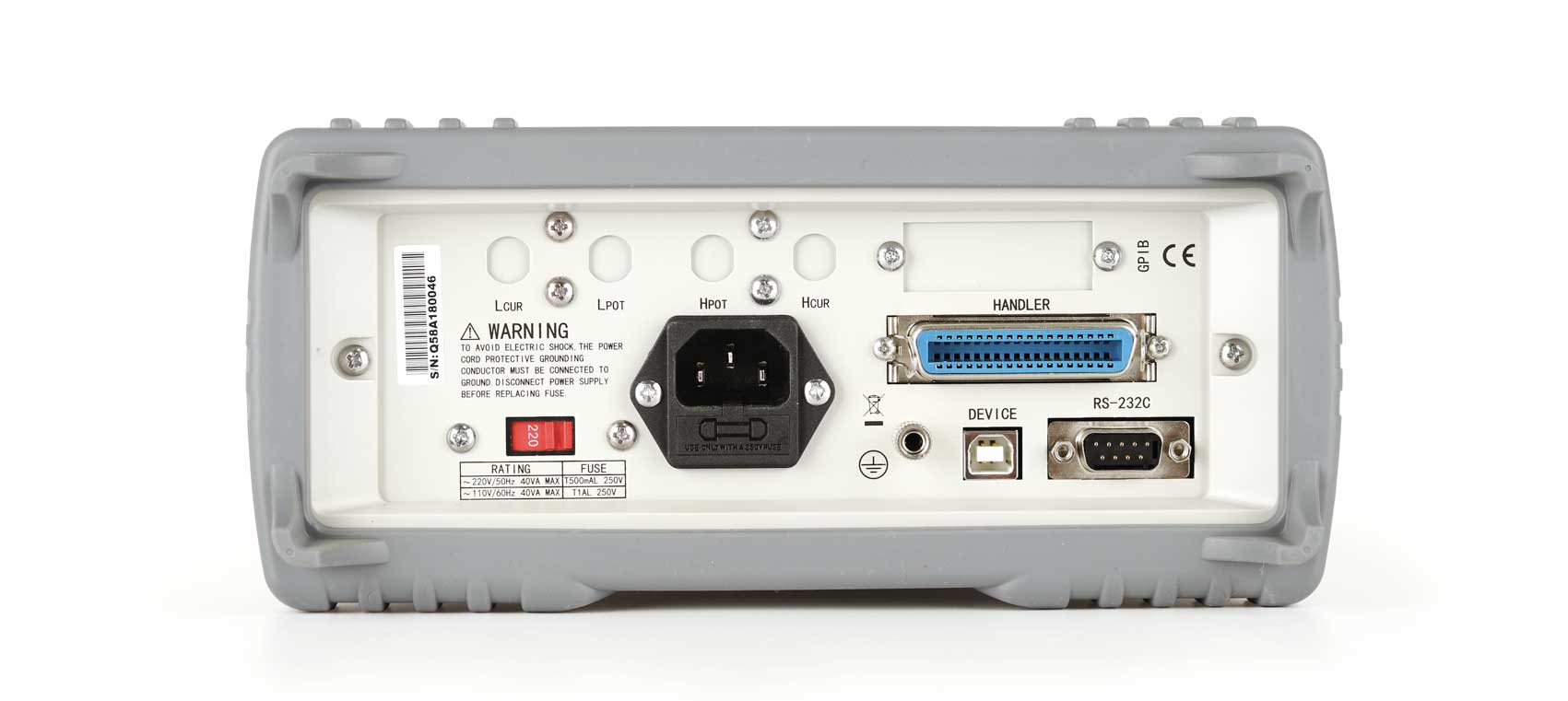

接口 | 控制接口 | HANDLER | ||
通訊接口 | USB HOST，RS232C，RS485（選件） | |||
存儲接口 | USB DEVICE | |||
雙頻測試 | 任意兩點頻率可選 | |||
V/I監視 | 有 | |||
上架體積 | 215(W)x88(H)x335(D) | |||
外形體積 | 235(W)x105(H)x360(D) | |||
重量 | 3.6kg | |||
