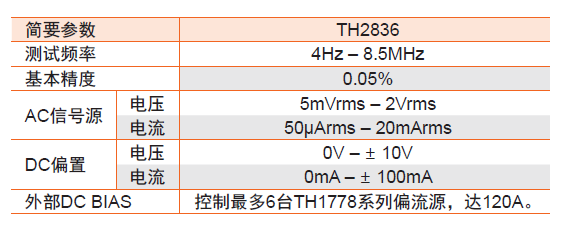

TH2836 高頻LCR數字電橋
■ 測試頻率：4Hz-8.5MHz
■ 測試精度：0.05%
■ 高速度：最快達5.6ms的測試速度
■ 高分辨：7英寸，800×480分辨率
■ 10點多參數列表掃描功能
■ 數學運算功能
■ 變?nèi)荻O管自動極性功能
■ 一鍵截屏功能
■ 一鍵記錄功能
■ 10檔分選功能，分選結果聲光報警
■ 超大的存儲空間：
內置：40組設定文件
擴展：可通過USB存儲器存儲500組設定文件、圖像文件、數據記錄文件
■ 高兼容性：支持SCPI指令集，兼容國際其他知名品牌
-

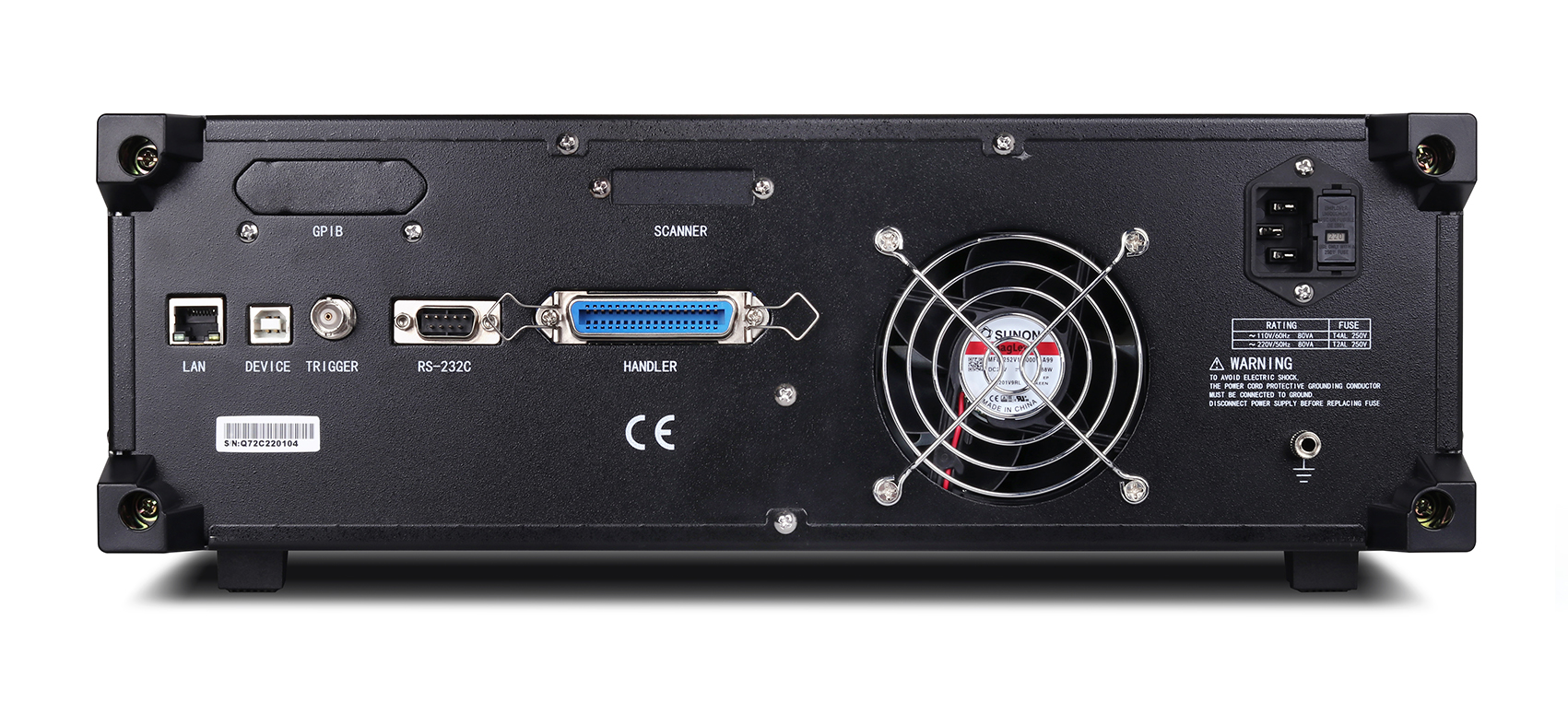

RS232 HANDLER USB HOST USB DEVICE LAN
-
GPIB
■ TH2836是采用當前國際先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，其0.05%的基本精度、最快達5.6ms的測試速度、4Hz-8.5MHz的頻率范圍。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
TH2836支持2V交流測試信號和10V直流偏置的高功率測試條件、增強的多參數列表掃描/多參數圖形分析能力將有利于用戶擴展元件全面評價的能力。
TH2836是電子元器件設計、檢驗、質量控制和生產測試的強有力工具。它的優良性能和功能為電路的設計和開發以及材料（電子材料和非電子材料）的研究和開發提供了強有力的工具。

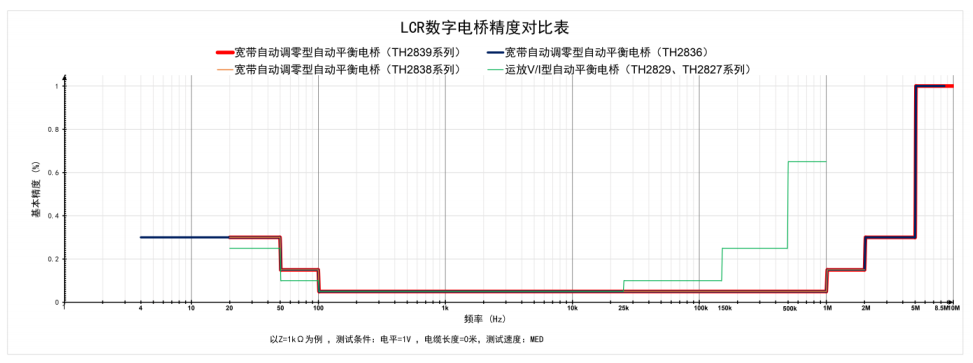

A.高精度
自動平衡電橋與普通LCR電橋相比，它能在更寬的頻率范圍內保證更高的頻率精度！
B.高穩定性和高一致性 C.高速度
D.功能與界面
單測顯示 列表掃描顯示

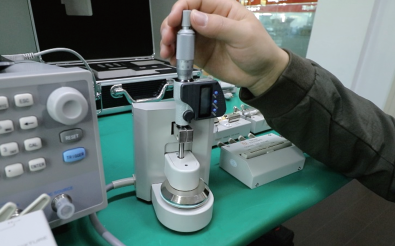

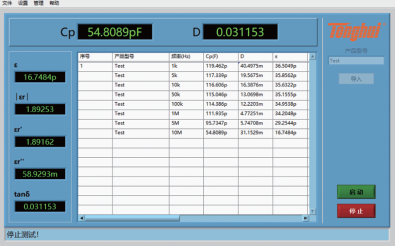

E.材料介電常數測試
TH2836系列配合專用材料測試夾具TH26077以及上位機軟件可方便、精確的測量材料在不同頻率下的介電常數。
F.上位機軟件
1).通用上位機軟件
測試方式：
單次 列表 掃描
文件保存：
保存格式 單次自動保存 列表自動保存結果
硬件連接方式：RS232C、USB、GPIB、LAN
數據圖像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自動記錄、設置文件保存、用戶管理等
2).壓電陶瓷上位機軟件
分析設置：
分析結果：
主要參數圖 主副參數（導納圓）

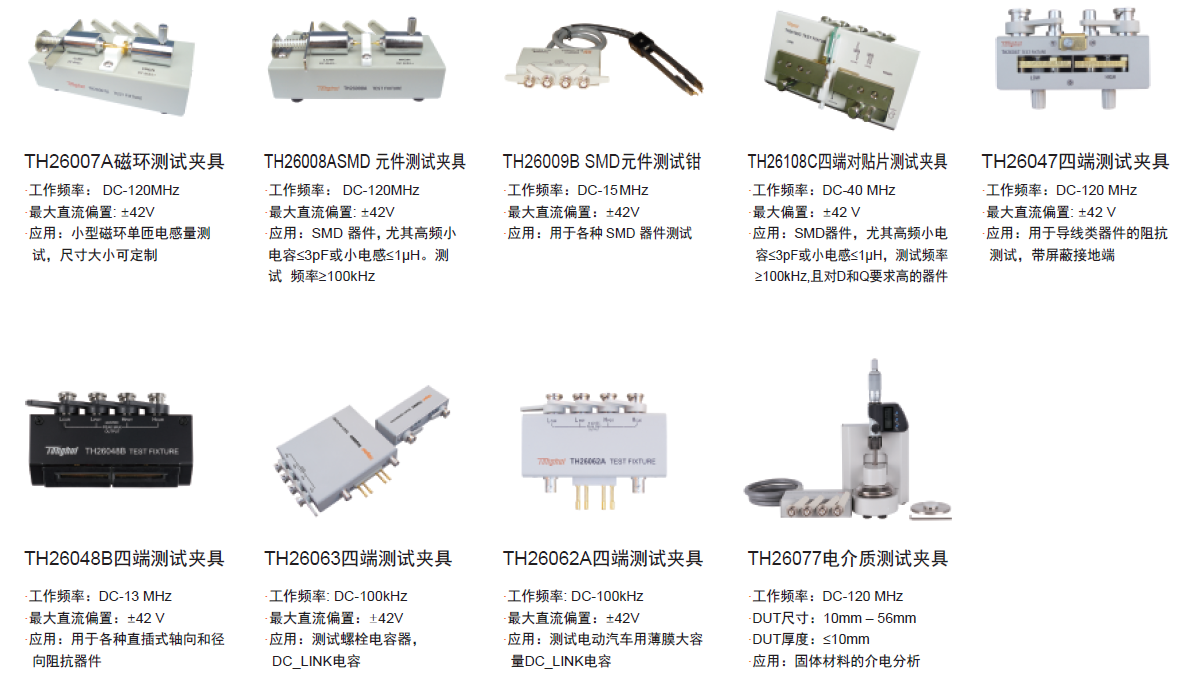

G.選配附件
■無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
■半導體元件：
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析
■ 其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
■ 介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料：
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
產品型號 | TH2836 | |
顯示 | 7英寸TFTLCD顯示器800×RGB×480 | |
AC測量參數 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac | |
DC測量參數 | Rdc、Vdc、Idc | |
測試頻率 | 范圍 | 4Hz-8.5MHz |
最高分辨率 | 1mHz | |
測試電平 | AC電壓 | 4Hz-1MHz：5mV-2Vrms 1MHz-8.5MHz：5mV-1Vrms |
分辨率 | 100μV | |
AC電流 | 4Hz-2MHz：50μA-20mArms 2MHz-8.5MHz：50μA-10mArms | |
分辨率 | 1μA | |
DC電壓 | 100mV-2V | |
分辨率 | 100μV | |
DC偏置 | 電壓 | 0V-±10V |
電壓分辨率 | 100μV | |
電流 | 0mA-±100mA | |
電流分辨率 | 1μA | |
測試端配置 | 四端對 | |
電纜長度 | 0m, 1m（2m或4m為選件） |
輸出阻抗 | 100Ω |
典型測量時間（速度） | Fast：5.6ms Medium：120ms Slow：230ms |
最高準確度 | 1kHz ：0.05% 1MHz：0.05% 2MHz：0.1% 5MHz：0.5% 8.5MHz：1.0% |
測量顯示范圍 | a：1×10-18；E：1×1018 |
Cs、Cp | 0.00001pF-9.99999F |
Ls、Lp | 0.00001μH-99.9999kH |
D | 0.00001-9.99999 |
Q | 0.00001-99999.9 |
R、Rs、Rp、X、Z | 0.001mΩ-99.9999MΩ |
G,B,Y | 0.00001μs-99.9999S |
θr | -3.14159-3.14159 |
θd | -179.999° -179.999° |
Δ% | ±（0.000%-999.9%） |
多功能參數列表掃描 | 10點，掃描參數：測量參數、測試頻率、AC電壓、AC電流、DCBIAS電壓、DCBIAS電流 |
圖形分析 | 選購上位機軟件 |
接口 | USB HOST、USB DEVICE、HANDLER、RS232C、LAN 選件：GPIB |
開機預熱時間 | 60分鐘 |
輸入電壓 | 100-120VAC/198-242VAC可選擇，47-63Hz |
功耗 | 80VA |
尺寸（WxHxD）mm3 | 400x132x425 |
重量 | 約 15kg |
