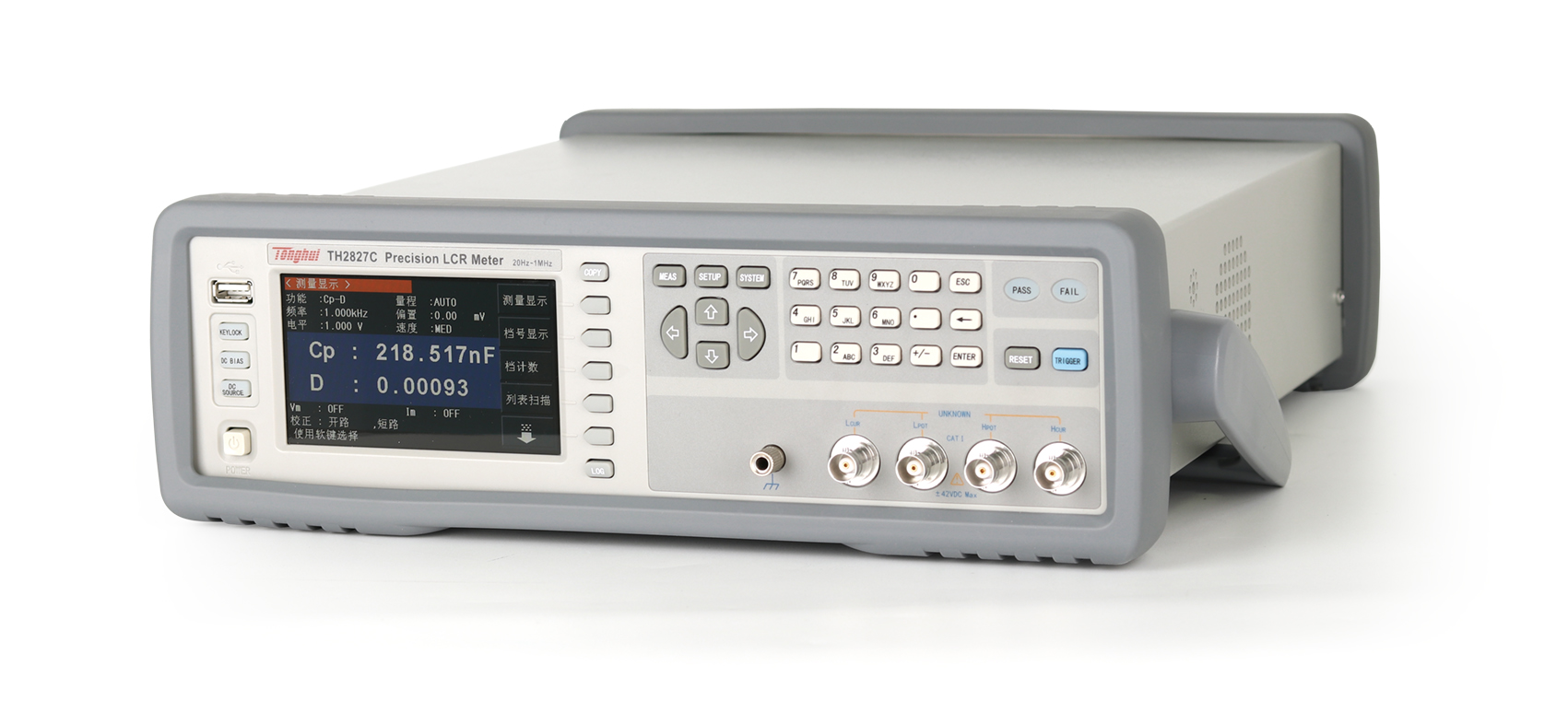

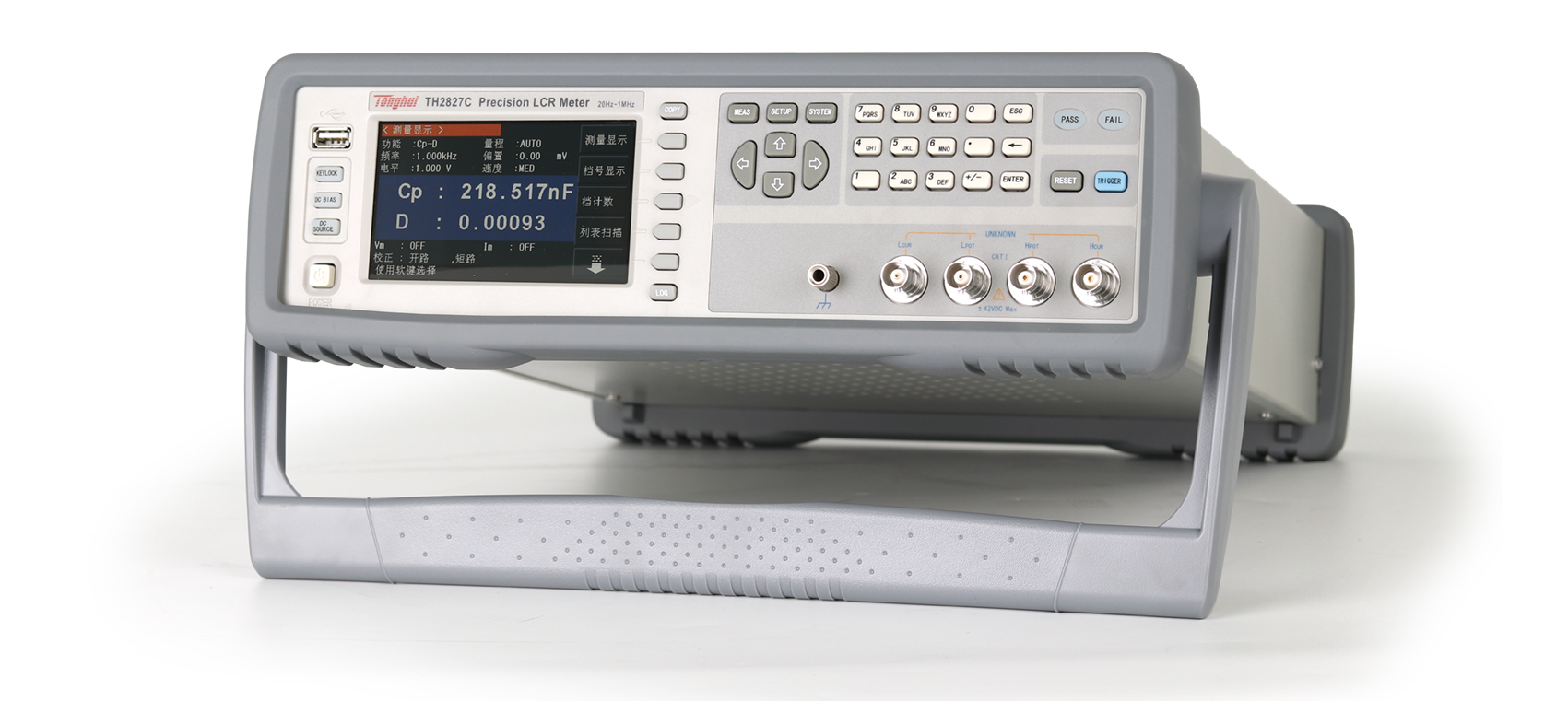

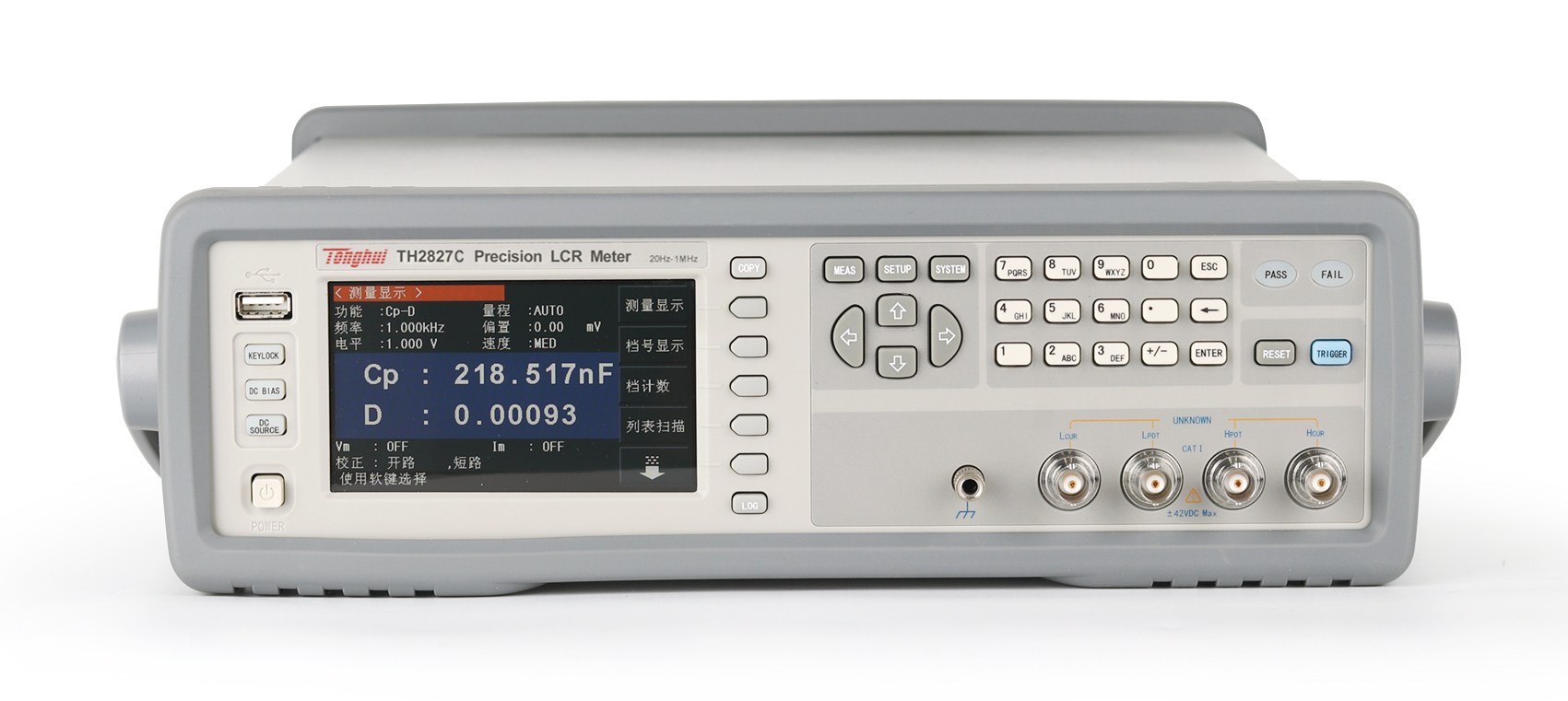

TH2827C 精密LCR數字電橋
■ 測試頻率：20Hz-1MHz，分辨率：最高10mHz
■ 基本精度：0.05%
■ 測試速度：最快13ms/次
■ 變壓器參數測試功能
■ 30Ω、50Ω、100Ω可選內阻
■ 201點列表掃描測試功能
■ 電壓或電流的自動電平調整（ALC）功能
■ V、I 測試信號電平監視功能
■ 內部自帶直流偏置源
■ 可外接大電流直流偏置源
■ 內建比較器，10檔分選和計數功能
■ 內部文件存儲和外部U盤文件保存
■ 測量數據可直接保存到U盤
■ 4.3寸TFT液晶顯示
■ 中英文可選操作界面

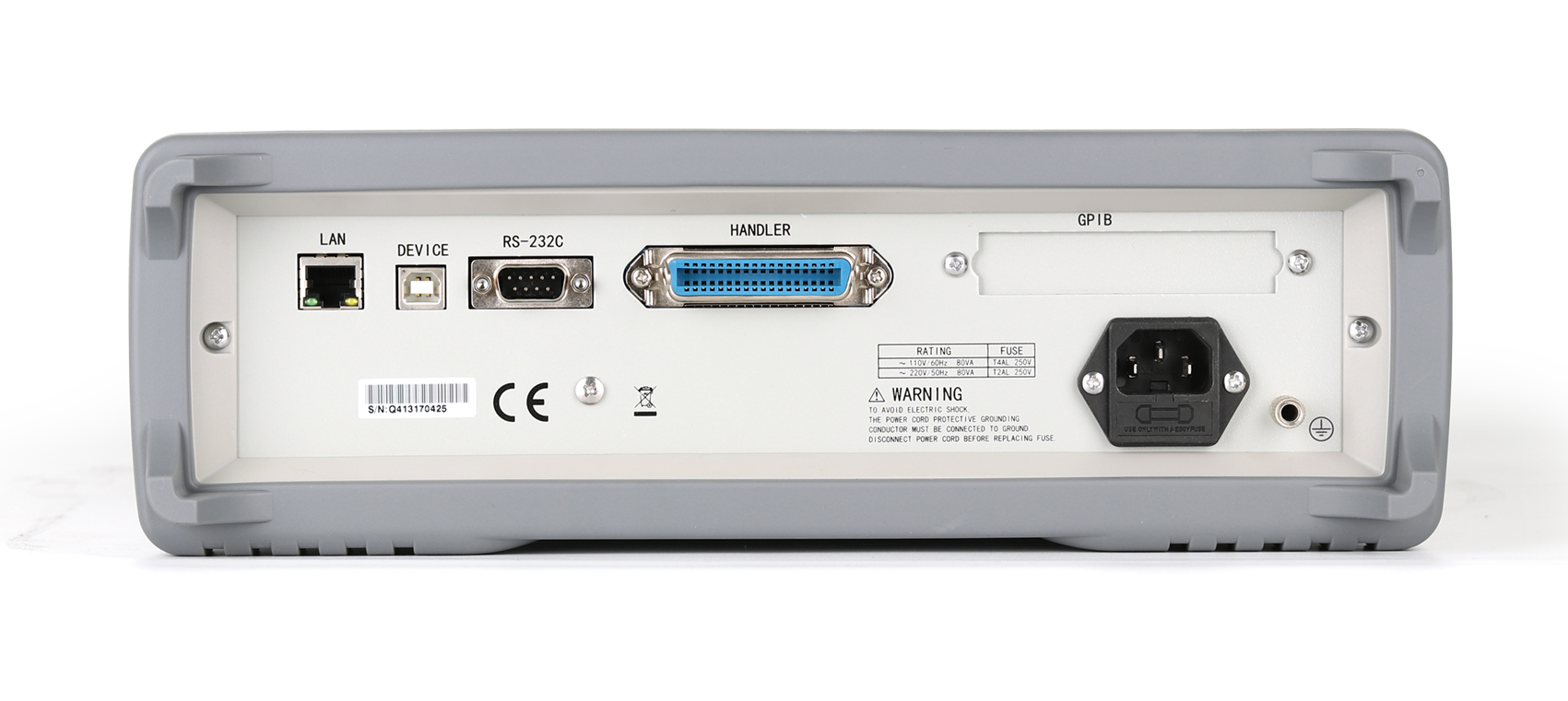

■ RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口
-
RS232、USBHOST、USBDEVICE、HANDLER
-
GPIB
TH2827系列是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小，緊湊便攜，便于上架使用。本系列儀器基本精度為0.05%，測試頻率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。
功能特點：
A.功能與界面
該儀器除了常規的LCR測試參數, 還集成了單組變壓器測試功能,可以測試初/次級電感，初/次級直流電阻、互感、初次及電容等變壓器常見參數，極大的提高了測試效率。
B.材料介電常數測試
TH2827系列配合專用材料測試夾具TH26077以及上位機軟件可方便、精確的測量材料在不同頻率下的介電常數。
基本準確度因子曲線：
注：測試信號電平：0.3Vrms – 1Vrms
上部數值（無括號的數值）適用于中速和慢速，
下部數值（括號中的數值）適用于快速。
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件:
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性;晶體管或集成電路的寄生參數分析
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料:
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料:
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料:
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
■ 液晶單元:
介電常數、彈性常數等C-V特性
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
產品型號 | TH2827A | TH2827C | |
顯示 | 4.3 TFT LCD顯示器480×272 | ||
基本測量準確度 | 0.05%(詳見說明書) | ||
測試頻率 | 20Hz - 300kHz | 20Hz - 1MHz | |
AC信號電平 | 5mVrms - 2Vrms；50μArms - 20mArms | ||
信號源輸出阻抗 | 30Ω、50Ω、100Ω | ||
RDC源內阻 | 30Ω、50Ω、100Ω | ||
DC偏置 | 內置： 0V - ±5V；0mA - ±50mA，外接：最大120A | ||
測試參數 | 基本元件 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% | |
變壓器 | DCR1(初級，2端)， DCR2（次級，2端），M（互感），N，1/N，Phase(相位)， Lk(漏感)，C(初、次級電容) | ||
測試速度 | 快速： 13ms；中速： 67 ms；慢速： 187 ms | ||
列表掃描 | 201點，掃描參數： 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | ||
圖形掃描分析 | ------ | ||
通用功能 | 串、并聯等效模式，測試電纜長度：0m/1m/平均：1-255次，校準：開路、短路、負載，ALC功能量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-60s，鍵盤鎖定功能 | ||
特有功能 | 變壓器測試，一鍵截屏功能，一鍵記錄功能 | ||
比較器 | 10檔分選， PASS/FAIL指示，檔計數功能 | ||
存儲 | 100組儀器內置測試設定文件保存/調用 0-99; USB存儲器：設定文件、GIF圖像、CSV數據文件 | ||
