下載■ 100Hz,120Hz,1kHz,10kHz 4個頻率
■ 基本精度:0.2%
■ 測試速度:最快83ms
■ 30Ω、100Ω兩種輸出阻抗
■ 采用SMT表面貼裝工藝
■ 簡便操作與強大功能的合理結合
■ 讀數穩定性好

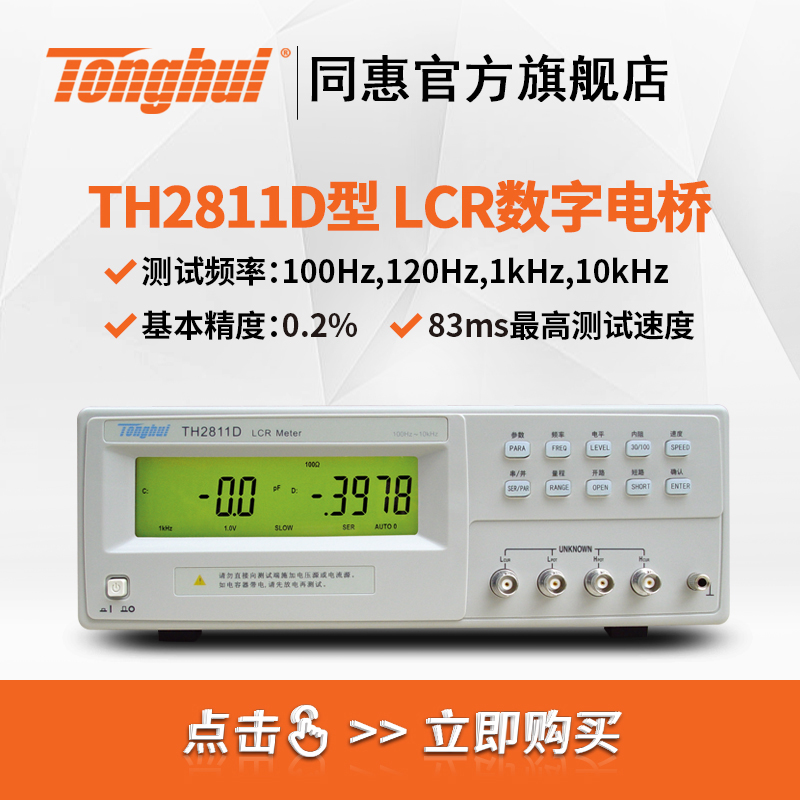

■ TH2811D型LCR數字電橋是本公司最新研制的低頻元件測量的換代產品, 其中應用多項元件測量的最新技術,大字符LCD顯示,采用SMT貼片工藝,操作方便,外形美觀。可滿足生產線質量保證、進貨檢驗及自動化生產的需要。TH2811D為常州同惠最新推出的一款低價LCR數字電橋,在夾具方面采用了TH26004s-1四端開爾文測試電纜加TH26001A 四端測試夾具以及短路片,精度為0.2%,內阻30/100歐姆。
測 量 功 能 |
|
測試參數 | L-Q, C-D, R-Q, |Z|-Q |
基本準確度 | 0.2% |
等效電路 | 串聯, 并聯 |
量程方式 | 自動, 保持 |
觸發方式 | 內部 |
測試速度(1kHz)(次/秒) | 快速: 12,中速:5.1 慢速:2.5 |
校準功能 | 開路 / 短路,掃頻清零 |
測試端配置 | 5端 |
測 試 信 號 |
|
測試信號頻率 | 100Hz,120Hz,1kHz,10kHz,±0.01% |
輸出阻抗 | 30Ω,100Ω |
測試信號電平 | 0.3Vrms, 1Vrms |
測量顯示范圍 |
|
|Z|, R | 0.1 mΩ — 99.99 MΩ |
C | 0.01pF — 99999μF |
L | 0.01μH — 99999H |
D | 0.0001 — 9.9999 |
Q | 0.0001 — 9999.9 |
顯示 |
|
顯示方式 | 直讀帶背光大字符LCD顯示 |
顯示器 | 主、副參數:5位 |
比較器 |
|
接口 |
|
