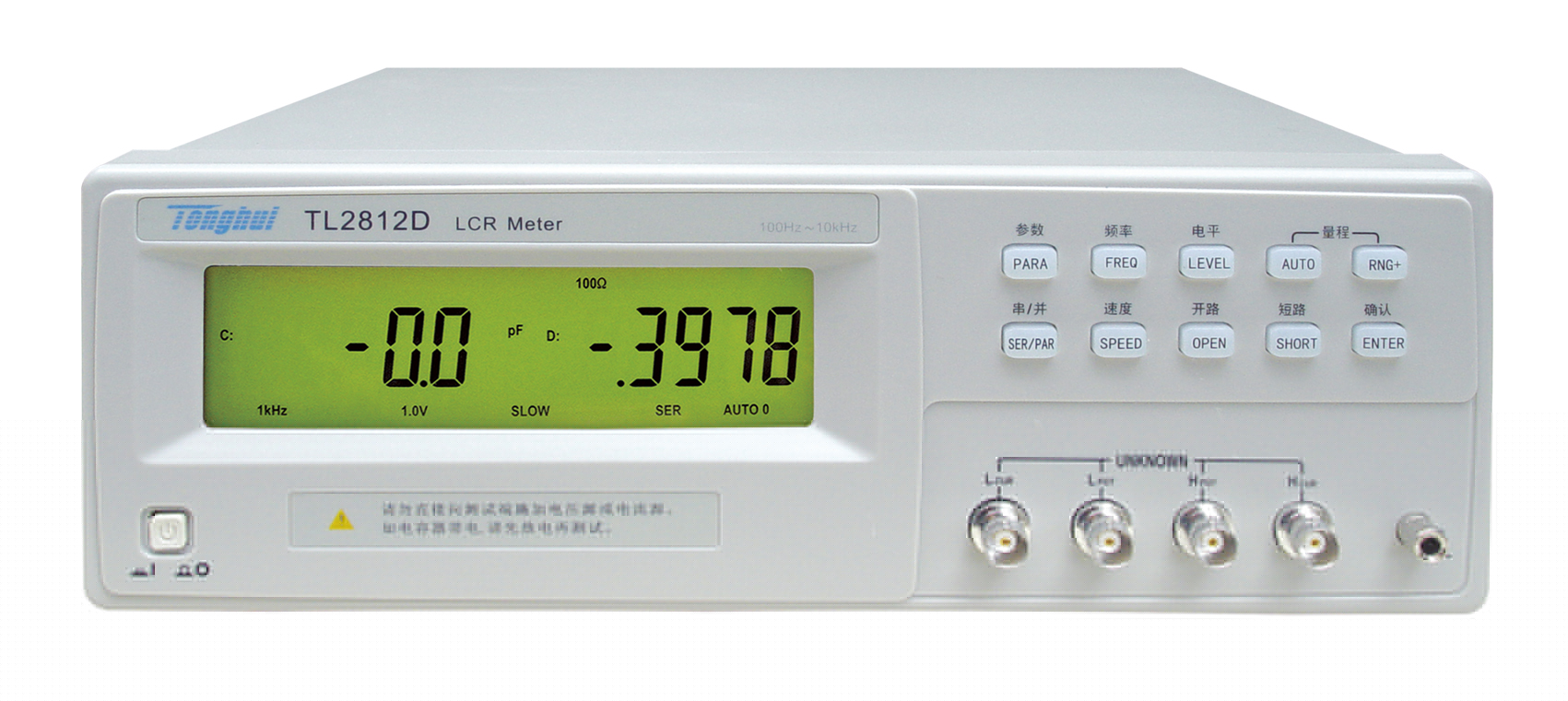

TL2812D LCR數字電橋
■ 100Hz，120Hz，1kHz，10kHz 4個頻率
■ 基本精度：0.25%
■ 測試速度：最快83ms
■ 輸出阻抗100Ω
■ 采用SMT表面貼裝工藝
■ 簡便操作與強大功能的合理結合
■ 讀數穩定性好
■ 4檔量程選擇
■ 高性價比的數字電橋
■ TL2812D型LCR數字電橋是本公司最新研制的低頻元件測量的換代產品， 其中應用多項元件測量的最新技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀?？蓾M足生產線質量保證、進貨檢驗及自動化生產的需要。TL2812D為常州同惠最新推出的一款低價LCR數字電橋，可替代TH2811D，在夾具方面采用了TH26004s-1四端開爾文測試電纜，但精度由TH2811D的0.2%改為0.25％，內阻恒定100歐姆。
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
測量功能 | ||
測試參數 | L-Q, C-D, R-Q, |Z|-Q | |
基本準確度 | 0.25% | |
等效電路 | 串聯, 并聯 | |
量程方式 | 自動, 保持 | |
觸發方式 | 內部 | |
測試速度(1kHz) (次/秒) | 快速:12,中速:5.1,慢速:2.5 | |
校準功能 | 開路 / 短路,掃頻清零 | |
測試端配置 | 5端 | |
測試信號 | ||
測試信號頻率 | 100Hz,120Hz,1kHz,10kHz,±0.01% | |
輸出阻抗 | 100 Ω | |
測試信號電平 | 0.3Vrms, 1Vrms | |
測量顯示范圍 | ||
|Z|, R | 0.1 mΩ — 99.99 MΩ | |
C | 0.01pF — 99999μF | |
L | 0.01μH — 99999H | |
D | 0.0001 — 9.9999 | |
Q | 0.0001 — 9999.9 | |
顯示 | ||
顯示方式 | 直讀,帶背光大字符LCD顯示 | |
顯示器 | 主、副參數：5位 | |
一般技術指標 | ||
工作溫度、 濕度 | 0℃-40℃,≤75%RH | |
電源 要求 | 電壓 | 198V-242V |
頻率 | 47.5Hz-63Hz | |
功耗 | ≤20VA | |
體積 | 310(W)×108(H)×375(D) | |
重量 | 3.7kg | |
