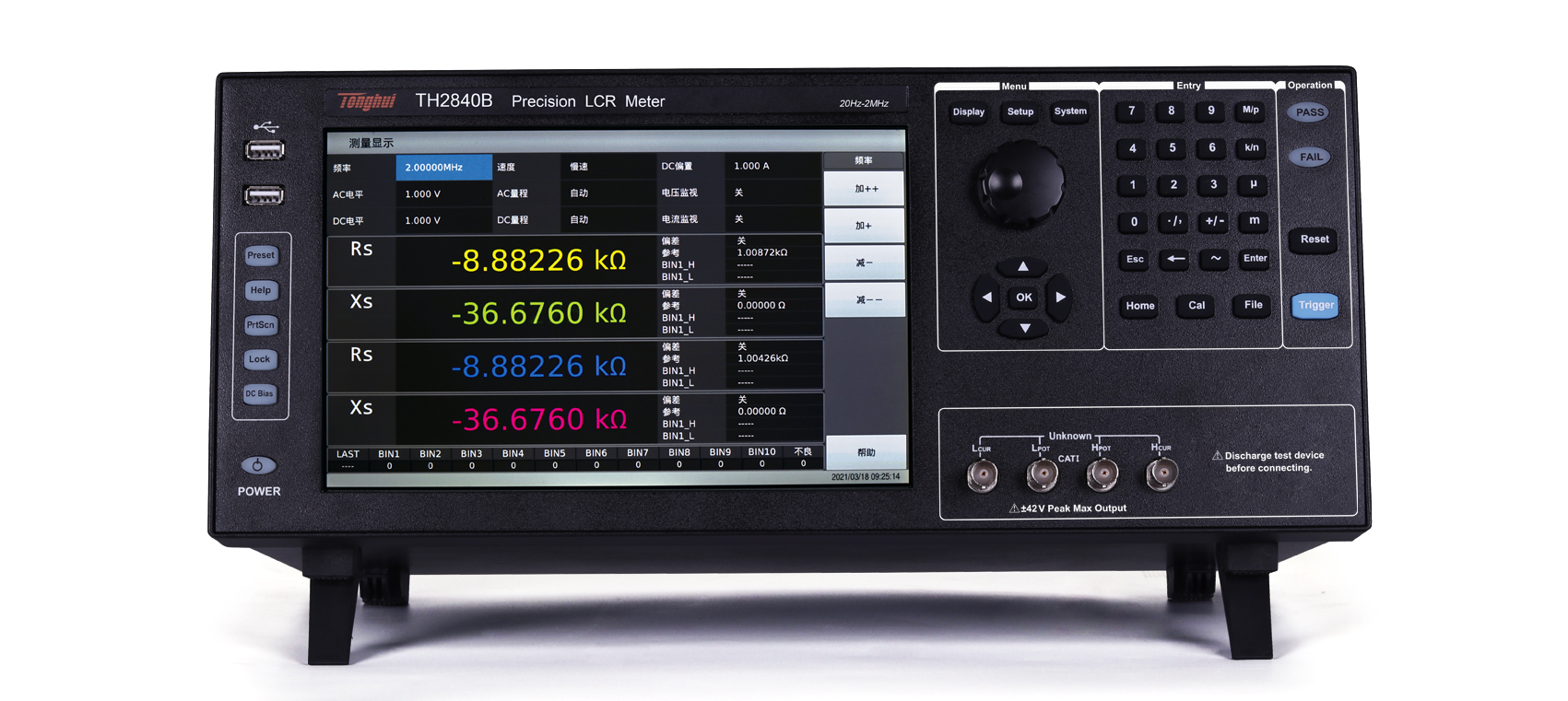

TH2840B 精密LCR數字電橋
■ 高分辨：10.1英寸，分辨率1280*800，電容式觸摸屏
■ 測試頻率：20Hz-2MHz
■ 高穩定性和一致性：14個量程配置
■ 高功率：信號電平：20V/100mA
內置直流偏置：±40V/100mA
內置偏流源：2A
■ DCR電平：20V/100mA（單測DCR）
■ 高速度：雙CPU架構，最快達1800次/s的測試速度
■ 點測、列表掃描、圖形掃描三種測試方式
■ 四參數測量
■ 201點多參數列表掃描功能
■ 圖形掃描功能，4軌跡任意選擇，支持1/2/4分屏
■ 分選功能：LCR模式10檔分選
■ 高兼容性：支持SCPI/MODBUS指令集，兼容國際其他知名品牌
-

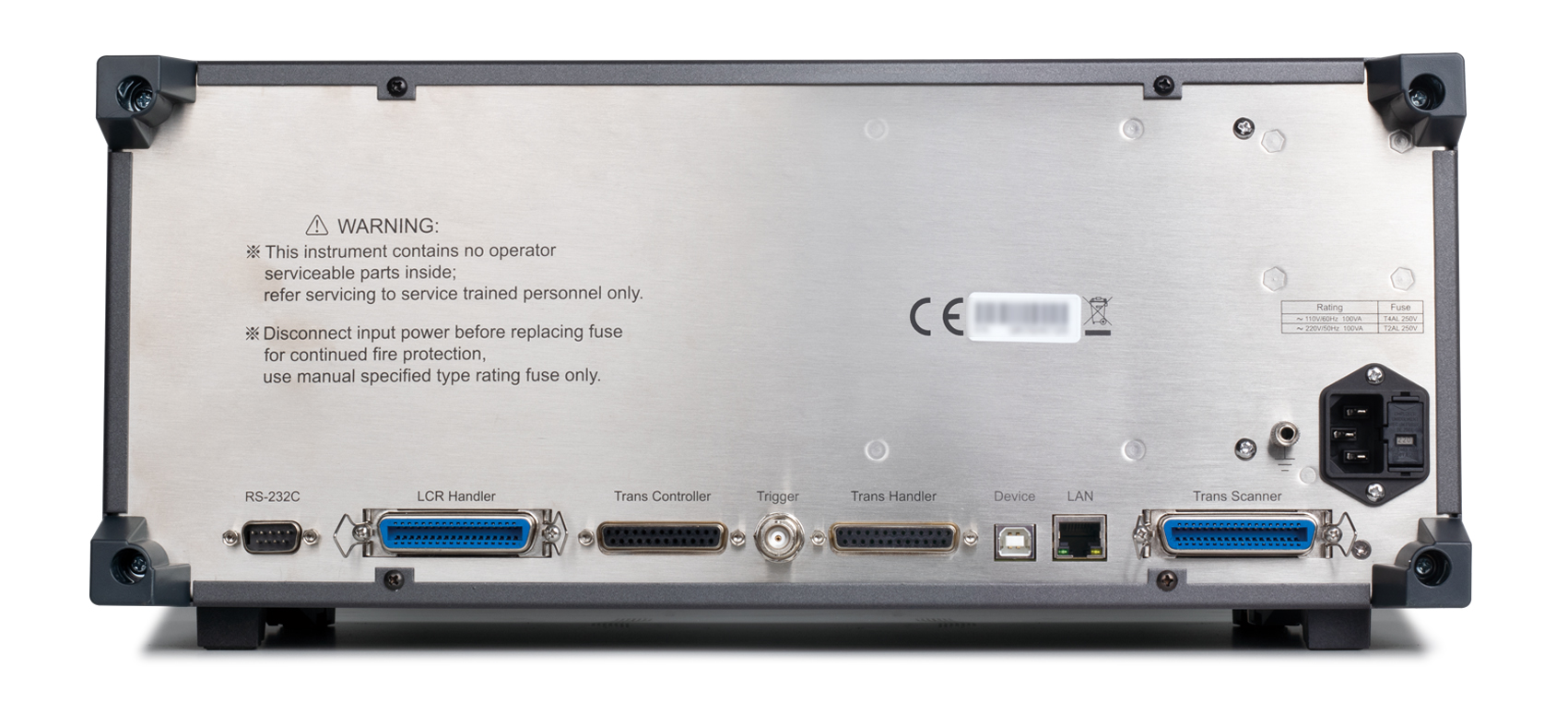

RS232,USB HOST,USB DEVICE,HANDLER,LAN,外部DCI
-
TH2840系列LCR數字電橋是常州同惠電子采用了新一代技術研制成功的新一代LCR數字電橋，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。
TH2840系列LCR數字電橋設計頻率從20Hz-500kHz/2MHz，彌補了500kHz頻率范圍內缺乏高性能電橋的缺點。得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，TH2840系列LCR數字電橋采用了四參數顯示、所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。
A.10.1寸大屏，四種測量參數，讓細節一覽無遺
10.1寸觸摸屏、1280*800分辨率，Linux系統、中英文操作界面，支持鍵盤、鼠標、LAN接口，帶來的是無以倫比的操作便捷
性。
大屏幕帶來更多的好處是，可以把4個測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁
擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。
和早期LCR對比，操作便捷性、顯示完整性一目了然。
B.高達1800次/秒測量速度
由于創新性的采用了雙CPU設計，一個CPU負責測試處理數據，另一個CPU負責顯示數據，因此TH2840測試速度高達1800次/秒。
高速的測試速度在自動化產線可以極大的提高效率。
對于部分需要實時采樣體現被測件瞬態變化特征，或者測量變化過程相應時間，TH2840系列0.56ms的測量速度可完美解決。
如下列應用，在兩個極板之間加載偏壓，兩端電容隨著偏置電壓變化而變化.
記錄未加偏置時電容C0
偏置上升過程中的電容值
偏壓達到20V并且穩定之后的電容C1
計算從C0-C1之間的穩定時間Th。
常規的LCR數字電橋，由于測試速度限制，采樣率無法達到幾
乎實時采集，用TH2840系列雙CPU，可實時觀察變化過程并計算
出穩定時間。
TH2840X上位機 示波器實時抓獲波形
電容測試 CH1: AD脈沖（黃色）
測試頻率：1MHz CH2: DC BIAS 打開（綠色)
量程：100Ω CH4: DC BIAS 上升（紅色）
上升瞬間波形 全部波形
C.超強硬件配置
除了雙CPU設計，TH2840系列也增強了其他硬件配置參數：
1. AC測試電平提升至20Vrms/100mA，同類產品僅TH2838H可達到，在測試C-V曲線時范圍更廣
2. DC偏置為±40V/±100mA，為同類產品最高配置
3. 標配獨立2A直流偏置電流源，為2A電流以內電感測試帶來福音，支持外界TH1778A系列擴展至120A。
4. DCR測試電平提升至20V，測試mH級及以上電感更快速穩定精確。
D.改進的分選設置
針對以往LCR分選設置及參考設
置來回切換等過于復雜的操作，做出
了如下改進以便于客戶使用及設置：
1. 合并標稱值和參考值的設置
2. 由于直接采用了4參數測量及
分選，因此取消附屬檔、副參
數檔。
E.增強的列表掃描功能 F.強大的分析圖形界面
可設置4個測量參數，4個測量參數有獨立開關，列表掃 4個掃描軌跡，1-4個測試參數任意選擇，掃描曲線可以
描每個點的頻率,電平,偏置,功能,延時都可以獨立設置,滿足了 一分屏、二分屏、四分屏。
大多數客戶的需求。
G.10檔分選及可編程HANDLER接口
儀器提供了10檔分選，為客戶產品質量分級提供了可 在與自動化設備連接時，怎么配置HANDLER接口
能，分選結果直接輸出至HANDLER接口。 輸出，一直是自動化客戶的難題，TH2840系列LCR將
HANDLER接口腳位、輸入輸出方式、對應信號、應答方式
等完全可視化，讓自動化連接更簡單。
H.智能固件升級方式
儀器本身功能完善、BUG解決、功能升級等，都可以通過升級固件(Firmware)來進行更新，而無需返廠進行。
TH2840系列LCR數字電橋固件升級非常智能，可以通過系統設置界面或者文件管理界面進行，智能搜索儀器內存、外接優盤
甚至是局域網內升級包，并自動進行升級。
I.選配附件
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和
網絡元件等的阻抗參數評估和性能分析。
■ 半導體元件：
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特
性；晶體管或集成電路的寄生參數分析
■ 其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
■ 介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料：
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的
介電常數、彈性常數等C-V特性
■ 各種傳感器:
電子皮膚、振鏡圖像濾光陣列傳感器
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
產品型號 | TH2840A | TH2840B | |
測試電平 | 電壓范圍 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms |
準確度 | ±（10%×設定值+2mV）（AC≤2Vrms） ±（10%×設定值+5mV）（AC＞2Vrms） | ||
分辨率 | 1mVrms （5mVrms-1Vrms） | ||
10mVrms (1Vrms-20Vrms) | |||
電流范圍 | 50μArms-100mArms | ||
分辨率 (100Ω內阻) | 10μArms (50μArms-10mArms) | ||
100μArms (10mArms-100mArms) | |||
RDC測試 | 電壓范圍 | 100mV-20V | |
分辨率 | 1mV (0V-1V) | ||
10mV (1V-20V) | |||
DC偏置 | 電壓范圍 | 0V-±40V | |
準確度 | AC≤2V 1%×設定電壓+5mV | ||
AC>2V 2%×設定電壓+8mV | |||
分辨率 | 1mV (0V-1V) | ||
10mV (±1V- ±40V) | |||
電流范圍 | 0mA-±100mA | ||
分辨率 | 10μA (0mA-10mA) | ||
100μA (10mA-100mA) | |||
內置電流源 | 電流范圍 | 0mA-2A | |
準確度 | I>5mA ±（2%×設定值+2mA） | ||
分辨率 | 1mA | ||
測試端配置 | 五端 | ||
測試電纜長度 | 0m，1m（選配） | ||
輸出阻抗 | 30Ω，±4%@1kHz | ||
100Ω，±2%@1kHz | |||
數學運算 | 與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ% | ||
等效方式 | 串聯、并聯 | ||
校準功能 | 開路OPEN、短路SHORT、負載LOAD | ||
測量平均 | 1-255次 | ||
量程選擇 | 自動AUTO、手動HOLD | ||
量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、 50kΩ、100kΩ | |
RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
測量時間 | 快速+: 0.56ms 快速: 3.3ms 中速: 90ms 慢速: 220ms | ||
基本測量準確度 | 0.05%（具體參考說明書） | ||
VDC | ±0V-±999.999V |
IDC | ±0A-±999.999A |
θr | -3.14159-3.14159 |
θd | -179.999°-179.999° |
Δ% | ±（0.000%-999.9%） |
