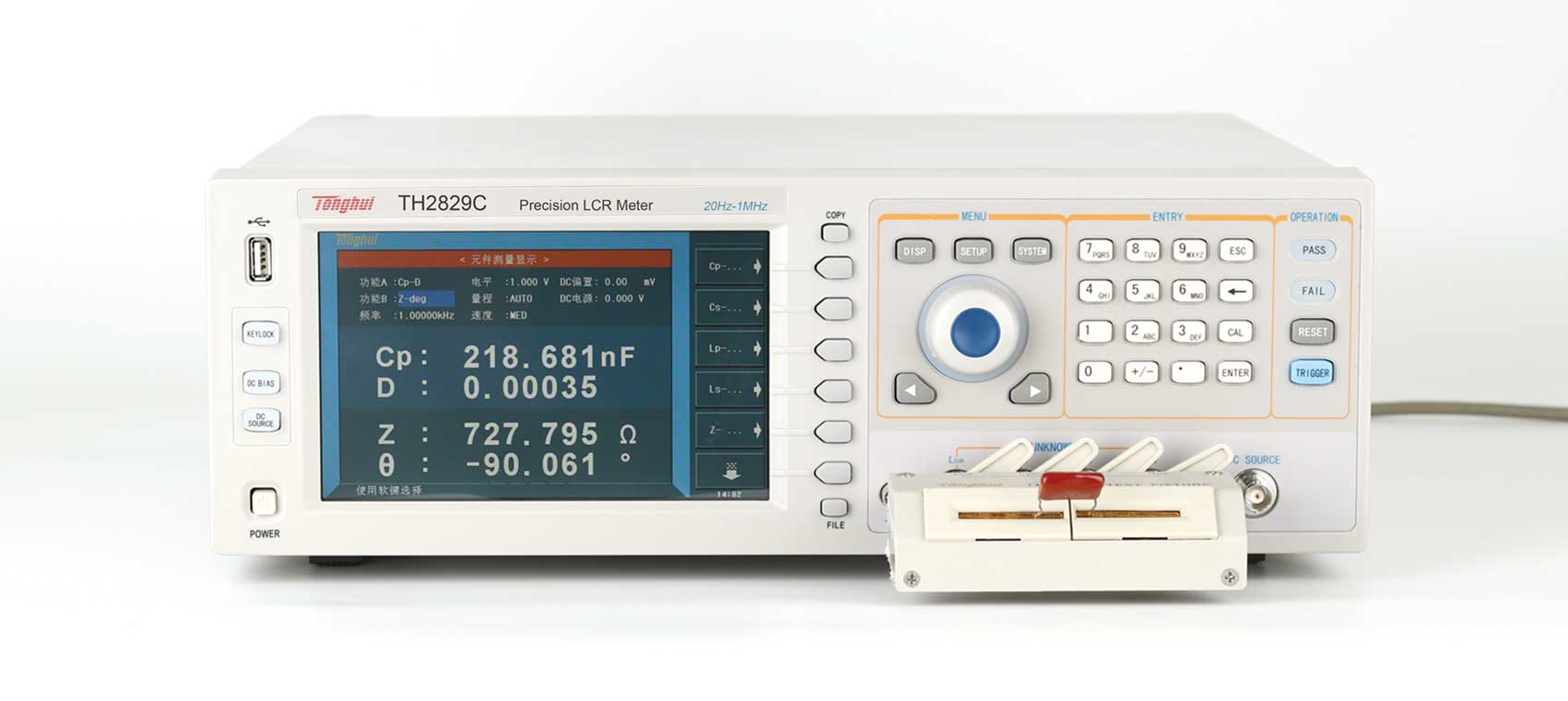

TH2829C 自動元件分析儀(含同惠TH2829X自動變壓器測試系統軟件V2.0)
■ 測試頻率：20Hz-1MHz,分辨率：1mHz
■ 基本精度：0.05％
■ 測試速度：9ms/次
■ 壓電陶瓷、超聲波換能器等器件的阻抗分析與測試

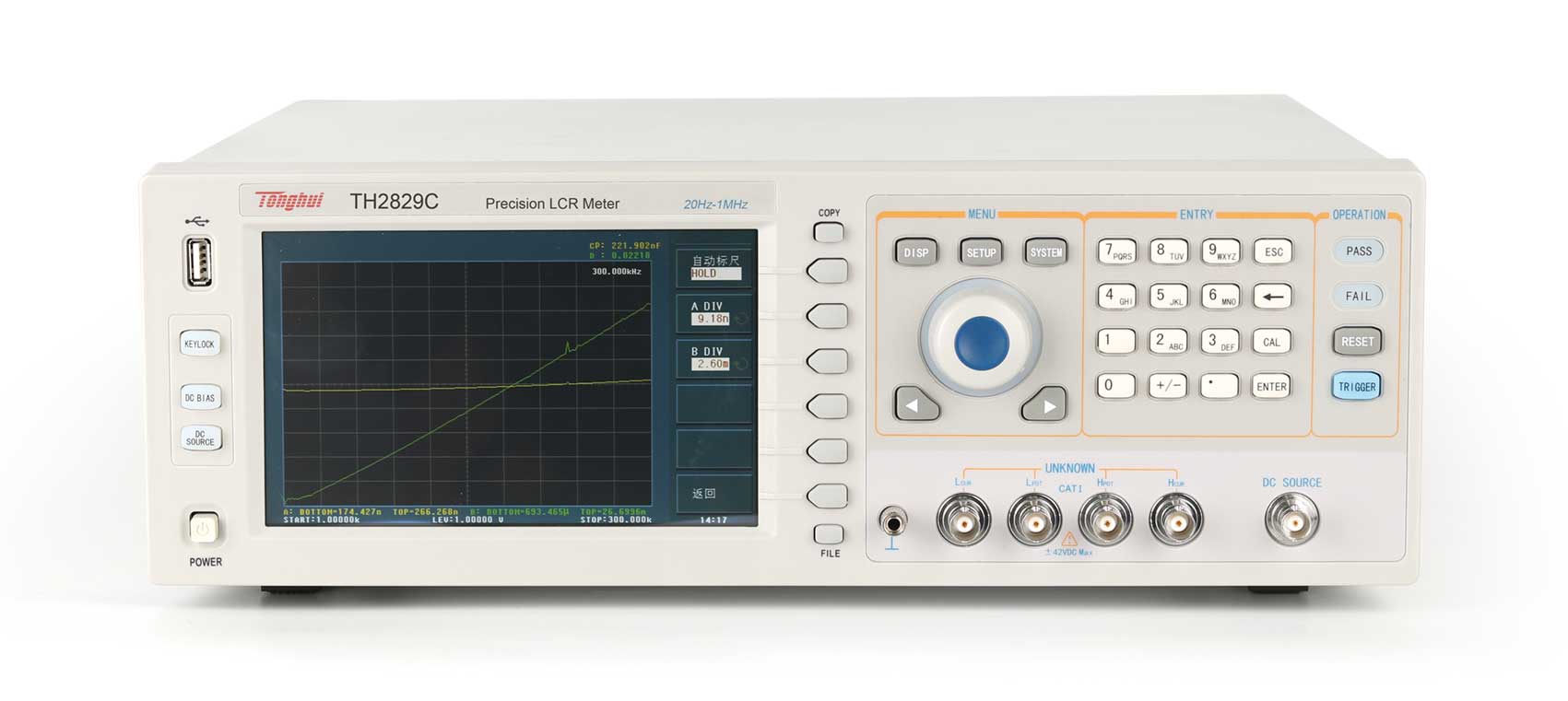

■ 連續曲線掃描/圖形分析功能
■ 可同時顯示四種測量參數
■ 800×RGB×480 7寸TFT LCD顯示器
■ 內置100組LCRZ設定文件
■ GIF圖像、CSV數據文件USB存儲器直接存儲
■ HANDLER、USB、LAN 、RS232C、GPIB（選件）DCI接口
■ 信號源選擇 10V/100mA可編程AC測試電平
■ 10V/100mA可編程DC偏置電源 10V/50mA獨立DC電壓源
■ 1A直流偏置電流源（選配）120A外部偏流源（選配）
■ 最多201點列表掃描
-

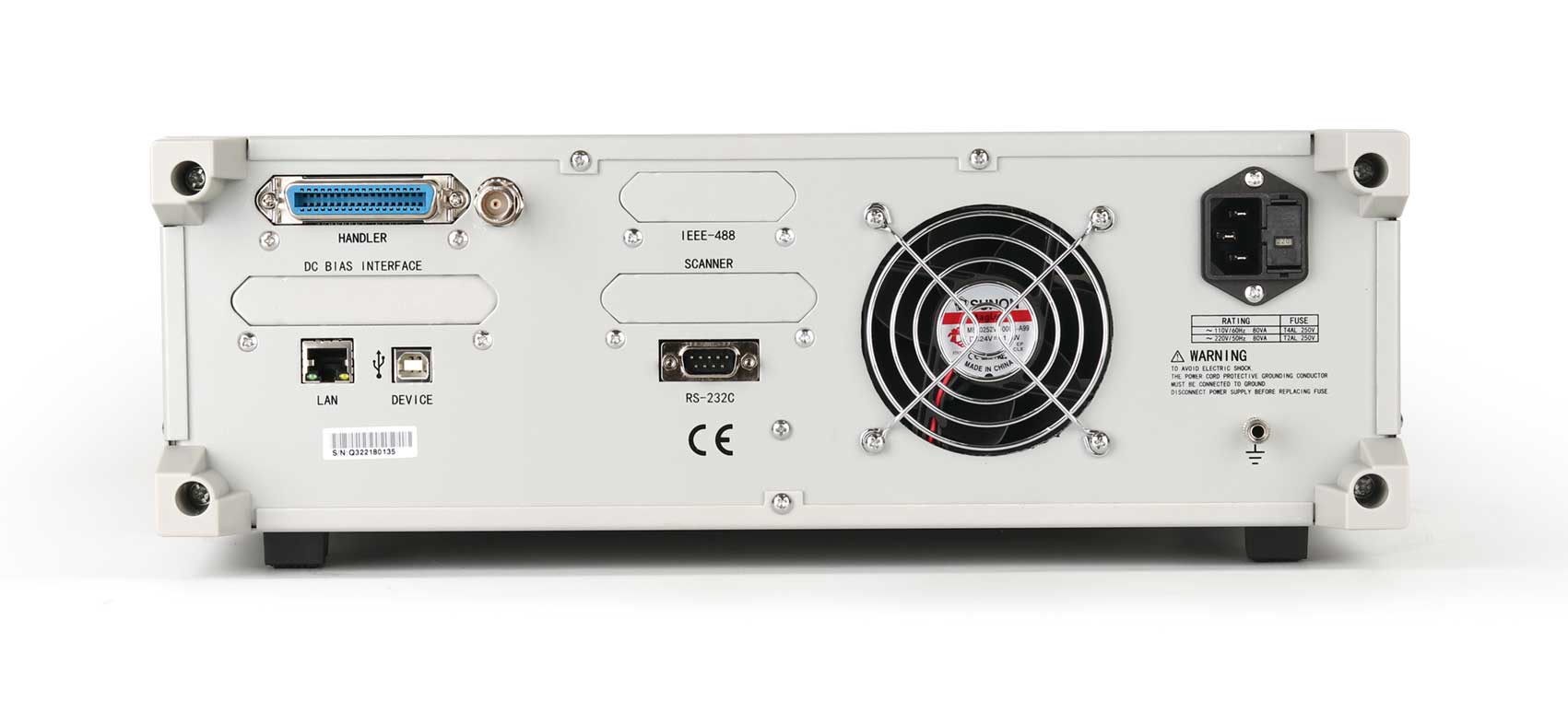

RS232、USBHOST、USBDEVICE、HANDLER、LAN
-
GPIB
同惠憑借強大的阻抗測試技術和豐富的研發經驗，不斷推出新的阻抗測試產品---TH2829系列自動元件分析儀是我公司最新推出的又一力作。
TH2829系列自動元件分析儀應用高速處理器和新的軟件系統，使其擁有更高的測試速度、更全面的分析功能和友好的人機交互體驗。精心設計的測量電路和優化的算法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達201點的列表掃描、多種參數的圖形分析能力，使儀器能滿足用戶最多的應用需求。
得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本系列測試頻率最高為：20Hz-1MHz。具有0.05%的測試準確度、9ms/次的最高測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，無不彰顯豐富的資源，將帶給客戶較好的性價比體驗。
TH2829系列元件分析儀可完全適用于各種工業和軍用標準的測試要求。
功能特點
A. 多參數同時測量顯示
TH2829系列數字電橋在一個測試周期內可同時測量阻抗元件的四個參數，包括兩個主參數和兩個副參數，并且在同一界面可同時顯示4個參數的測試值。
B. 高穩定性和高一致性
C. 高速度
D. 功能與界面
E. 材料介電常數測試
配合專用材料測試夾具TH26077以及上位機軟件可方便、精確的測量材料在不同頻率下的介電常數。
F. 選配附件
A. 上位機軟件
a) 通用上位機軟件
測試方式：
文件保存：
硬件連接方式：RS232C、USB、GPIB、LAN
數據圖像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自動記錄、設置文件保存、用戶管理等
b) 壓電陶瓷上位機軟件
分析設置：
分析結果：
■ 無源元件:
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件:
LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性;晶體管或集成電路的寄生參數分析
■ 其它元件:
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料:
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料:
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料:
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
產品型號 | TH2829A | TH2829C |
顯示 | 7英寸 TFT LCD顯示器800×RGB×480 | |
基本測量準確度 | 0.05%(詳見說明書) | |
測試頻率 | 20Hz-300kHz | 20Hz-1MHz |
AC信號電平 | 5mVrms - 10Vrms；50μArms - 100mArms | |
信號源輸出阻抗 | 30Ω、50Ω、100Ω | |
RDC源內阻 | 30Ω、50Ω、100Ω | |
DC偏置 | 0V - ±10V；0mA - ±100mA， 外接：最大120A | |
電壓源 | 0V - ±10V；0mA - ±50mA | |
測試參數 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% | |
測試速度 | 快速： 9 ms；中速： 67 ms；慢速： 187 ms | |
列表掃描 | 201點，掃描參數： 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | |
圖形掃描分析 | 頻率、ACV、ACI、DCV BIAS/DCI BIAS，51/101/201/401/801點可選，掃描圖形可存儲于儀器、外部USB | |
通用功能 | 串、并聯等效模式，測試電纜長度：0m/1m/平均：1-255次，校準：開路、短路、負載，ALC功能，量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-60s，鍵盤鎖定功能 | |
特有功能 | 四參數同時測試，一鍵截屏功能，一鍵記錄功能 | |
比較器 | 10檔分選， PASS/FAIL指示，檔計數功能 | |
存儲 | 100組儀器內置測試設定文件保存/調用 0-99; USB存儲器：設定文件、GIF圖像、CSV數據文件 | |
基本準確度因子曲線：
注：測試信號電平： 0.3Vrms – 1Vrms
上部數值（無括號的數值）適用于中速和慢速，下部數值（括號中的數值）適用于快速。
